What’s New มีอะไรใหม่ใน Autodesk Revit 2021 : MEP

 ในปัจจุบัน Autodesk Revit ได้มีการอัปเดตเป็น เวอร์ชั่น 2021 โดยได้มีการปรับปรุงและเพิ่มความสามารถมากมายในซอฟต์แวร์จากเวอร์ชั่นที่ผ่านมา มาดูกันว่ามีอะไรใหม่บ้าง หรือปรับปรุงส่วนไหนไปบ้าง ตามรายละเอียด ดังนี้

MEP

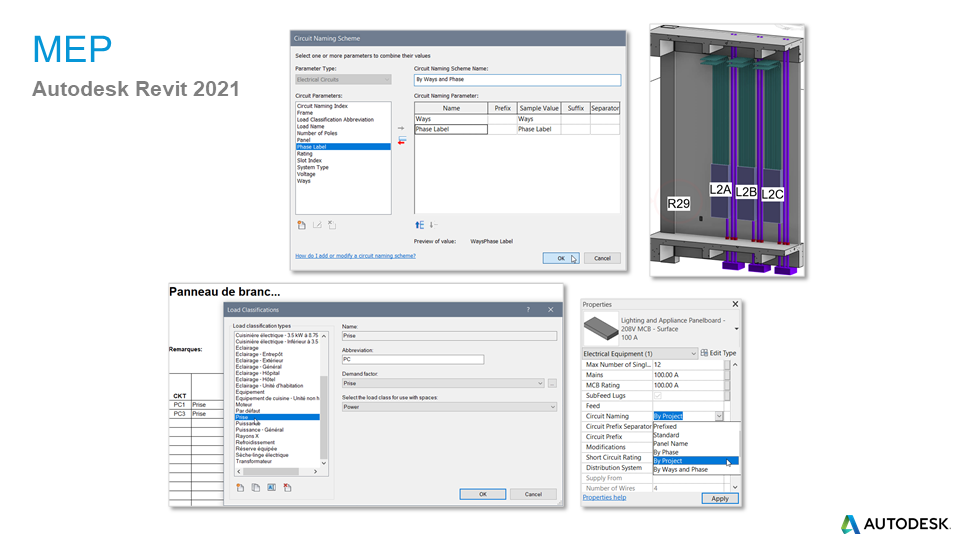

1.การกำหนดชื่อวงจร (Circuit Naming) ในงานไฟฟ้า  มีความยืดหยุ่นมากขึ้นด้วยการใช้งาน Circuit Naming Scheme

• สามารถตั้งค่า Circuit naming schemes ได้ใน electrical settings
• มีตัวระบุชื่อวงจรในตารางโหลดอุปกรณ์ (panel schedules)
• มีตัวระบุชื่อวงจรใน wire tags และ device tags
• French Template และ UK template จะถูกโหลดเข้ามาพร้อมกับการเลือก Circuit Naming แบบ ‘By Project’ เป็นการตั้งค่าเริ่มต้น

2.  ตู้จ่ายไฟ (Panelboards) สำหรับไฟฟ้า 1 เฟส 2 สาย (L-N)  ปรับปรุงให้เหมาะสำหรับตู้จ่ายไฟสำหรับระบบไฟฟ้า 1 เฟส

• เพิ่ม Family ตู้จ่ายไฟ สำหรับไฟฟ้า 1 เฟส 2 สาย (L-N)
• ตาราง Panel schedules สามารถซ่อนคอลัมน์ของเฟสไฟฟ้าเฟสอื่นๆที่ไม่ได้ใช้งานได้
• มีการตรวจสอบความสอดคล้องของระบบการจ่ายไฟระหว่าง Distribution systems และข้อมูลของตู้ panels (มีแจ้งเตือนเมื่อไม่สอดคล้องกัน)

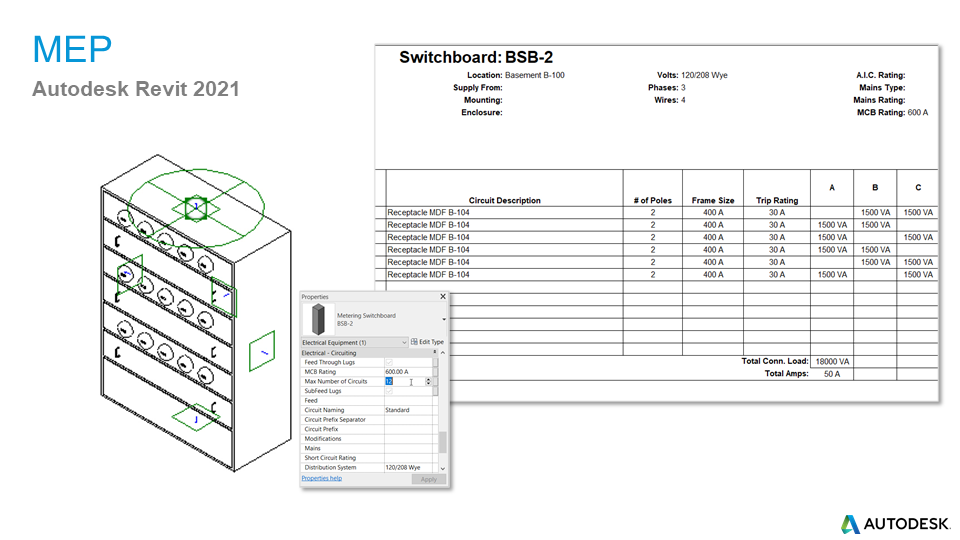

3.  จำนวนวงจร (Circuit) ในอุปกรณ์ Switchboard   แสดงจำนวนวงจร (Circuit) ในตาราง Schedule อย่างแม่นยำ

• จำนวนแถวในตาราง panel schedules ของอุปกรณ์ switchboards จะแสดงถึงจำนวนวงจรในอุปกรณ์ ไม่ใช่จำนวน Poles ที่เชื่อมต่ออีกต่อไป
• ปรับปรุง parameter “Max Number of Circuits”

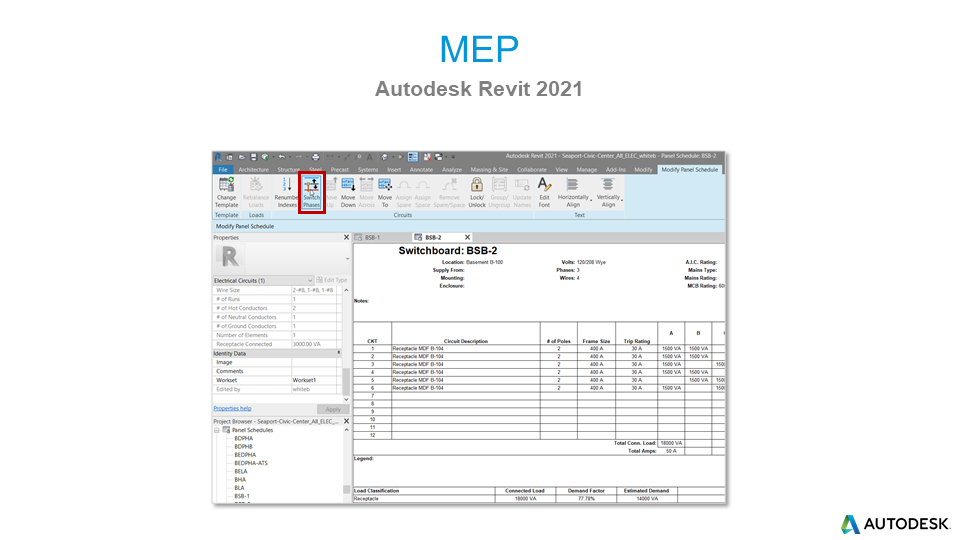

4.  ตัวเลือก Circuit Phase ของ Switchboard   สื่อสารแนวทางการออกแบบและวิเคราะห์โหลดไฟฟ้าได้ดีขึ้น

• เพิ่มคำสั่ง “Switch Phases” สำหรับ Switchboard เพื่อตั้งค่าเฟสสำหรับโหลด 1-pole และ 2-pole
• Parameter ชื่อ spares และ spaces สามารถแก้ไขได้ เช่น poles และ frame size

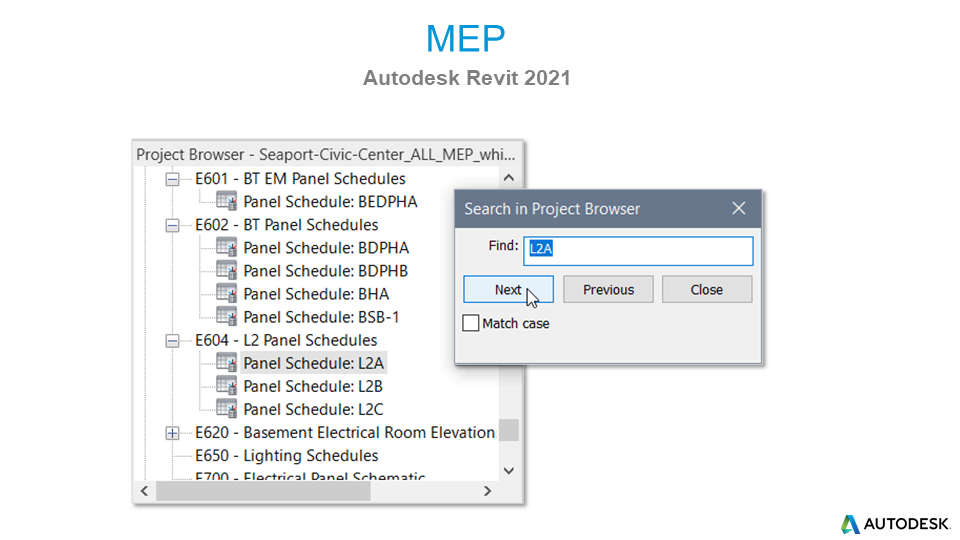

5.  หัวข้อ Panel Schedule จะอยู่ในรายการ Sheets ในหน้าต่าง Project Browser

• ตาราง Panel schedules ถูกแก้ไขให้แสดงอยู่ในรายการ sheet
• สามารถค้นหาตาราง Panel schedules ได้ใน Project Browser
• สามารถแก้ไขข้อมูลรายละเอียดของวงจรและตู้ไฟฟ้าใน Properties Palette ได้จากมุมมอง panel schedule

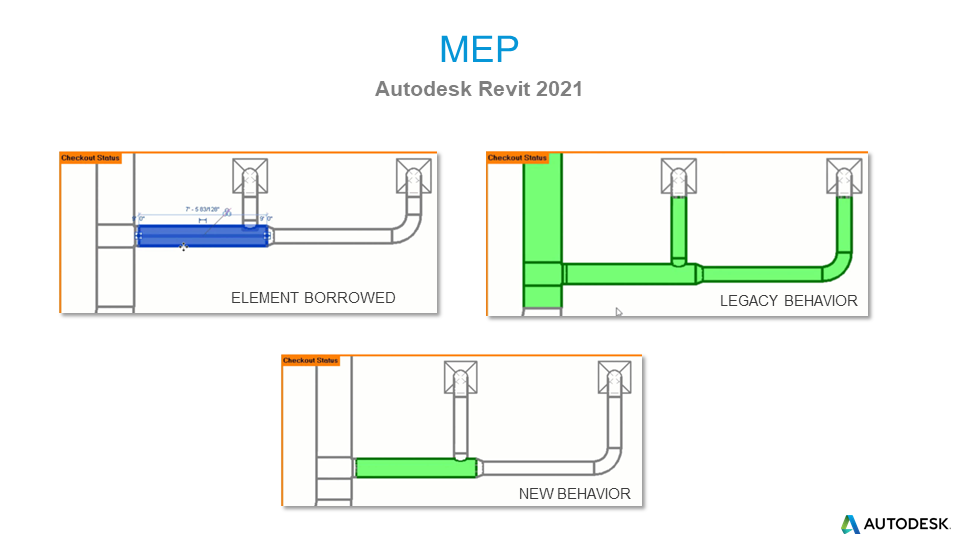

6.  การปรับปรุงระบบ Worksharing สำหรับงาน MEP    เพื่อช่วยให้เกิดการประสานงานที่ดีขึ้น

• ปรับปรุงให้เกิดการ borrow เฉพาะ elements ที่ถูกเลือกเท่านั้น จากเดิมที่ทำการ borrow element ทั้งหมดที่อยู่ในแนวท่อเดียวกัน
• ปรับปรุงการ borrow Element เมื่อทำการเปิดไฟล์
• ปรับปรุง Circular syncing requests

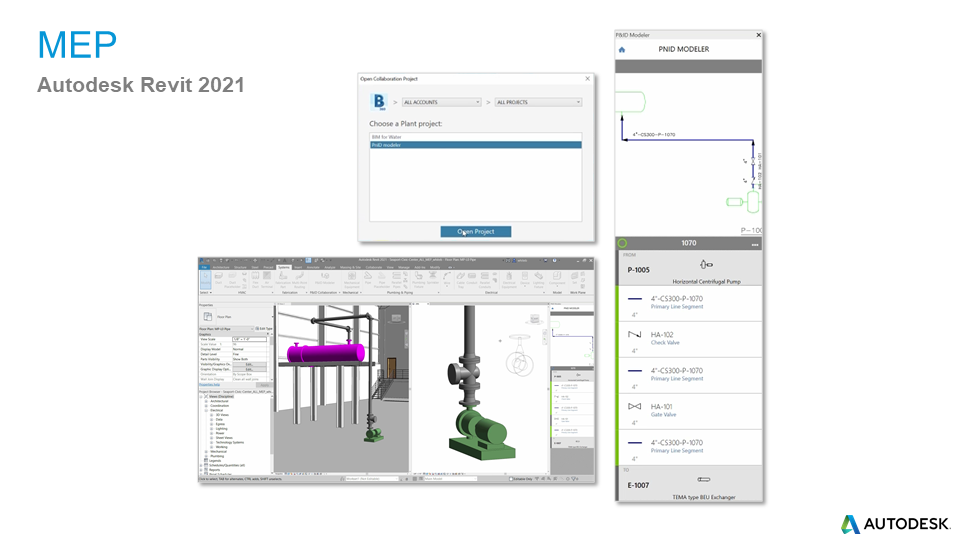

7.  P&ID Modeler ใน BIM 360 Docs    ระบบการทำงานบน cloud สำหรับการถ่ายโอนข้อมูลของโปรเจค

• สามารถใช้งาน P&ID Modeler ได้แล้วใน BIM 360 Docs
• การทดแทนฟังก์ชั่นที่ก่อนหน้านี้อยูใน BIM 360 Team
    -  คำสั่ง P&ID diagrams อยู่ในโปรแกรม Revit
    -  แก้ไข P&ID progress เป็นรหัสสี เพื่อตรวจสอบความถูกต้องของการใช้งานและตำแหน่ง

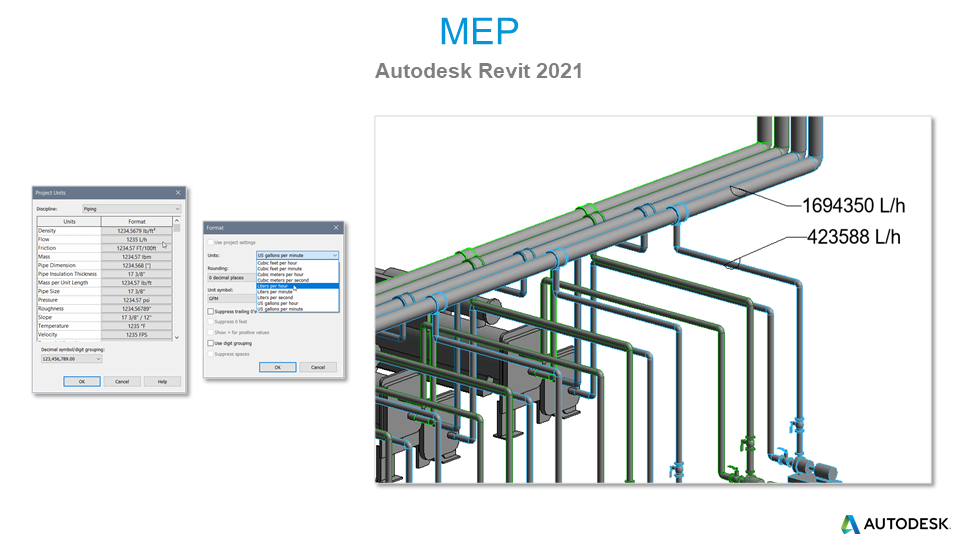

8.  เพิ่มหน่วยอัตราการไหล (Flow) ใหม่

• เพิ่มหน่วยอัตราการไหล (Flow) ใหม่ ได้แก่ :
  ลูกบาศก์ฟุต/ชั่วโมง (Cubic Feet per Hour),  ลูกบาศก์ฟุต/นาที (Cubic Feet per Minute) และ ลิตร/ชั่วโมง (Liters per Hour)

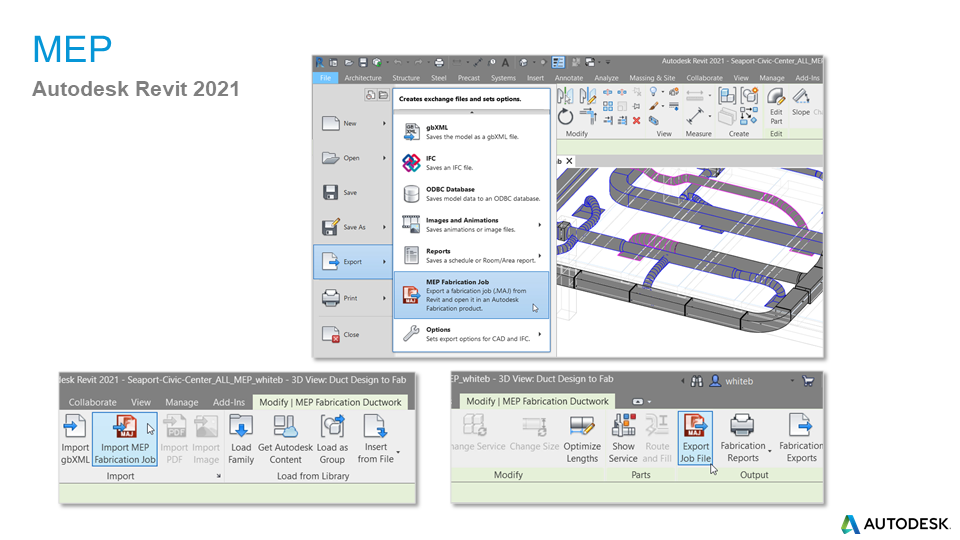

9.  การรวมส่วนขยาย MEP Fabrication เข้ามาในโปรแกรม   คำสั่งของงาน Fabrication ถูกรวมเข้ามาในโปรแกรม Revit

• คำสั่ง MEP Fabricatio
• คำสั่ง Import MEP Fabrication Job อยู่ใน tab Insert
• คำสั่ง Export Job File อยู่ใน tab Modify เมื่อคลิกเลือก Family

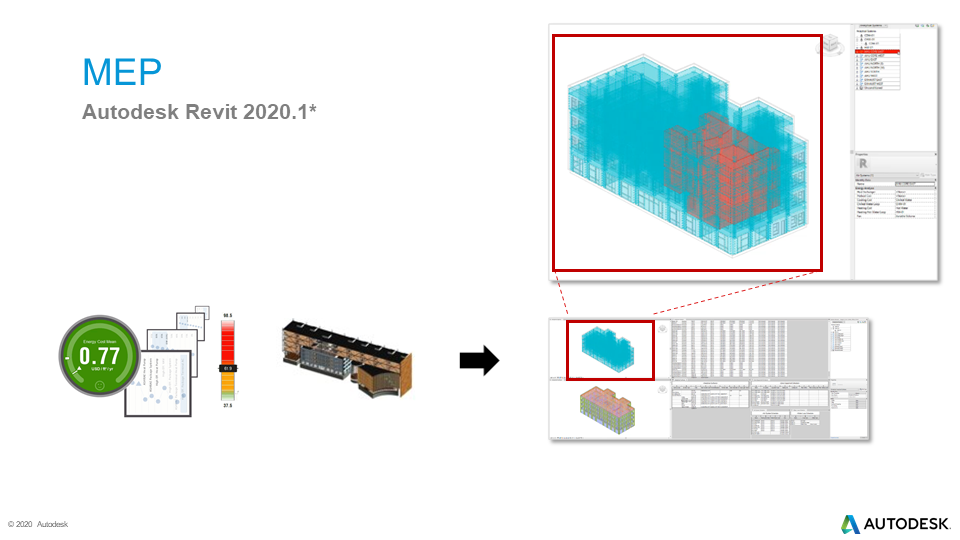

10.  การวิเคราะห์ระบบ MEP  ช่วยให้การวิเคราะห์ระบบ HVAC ที่มีประสิทธิภาพมากขึ้น

• สร้าง analytical geometry จากโมเดล
• ตรวจสอบโมเดลและการวิเคราะห์
• สร้าง analysis workflows แบบ custom ได้
• เครื่องมือ Sketch สำหรับการสร้าง Space ในระบบ HVAC
• เพิ่ม zone equipment และ plant loop types
