รู้หรือไม่ Link ใน Autodesk Revit ต่างกันอย่างไร ?

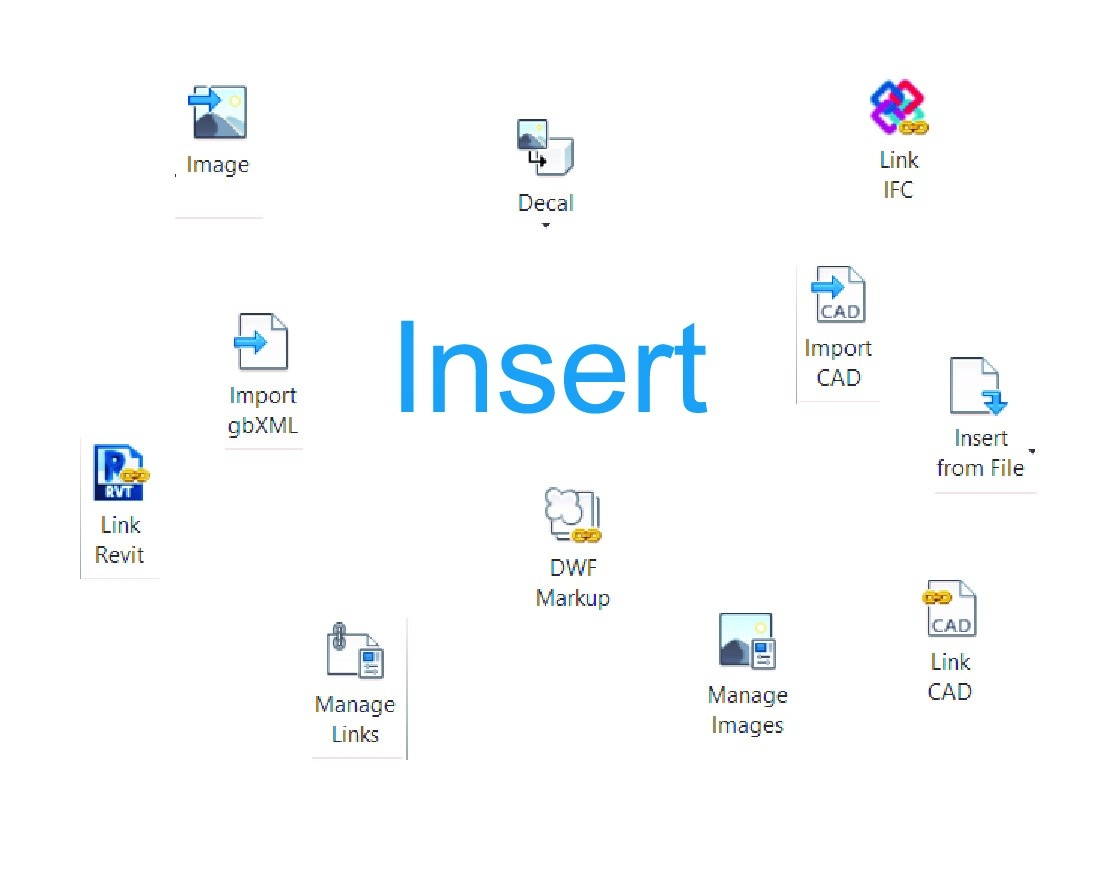

การ Link ไฟล์ใน Revit นั้นมีประโยชน์มากมายในการทำงานร่วมกันและบริหารจัดการโครงการ แต่หากใช้งานไม่ถูกวิธีอาจก่อให้เกิดปัญหาตามมาได้ บทความนี้จะมาไขข้อข้องใจเกี่ยวกับการ Link ใน Revit ให้กระจ่าง
1.Link Revit
Link Revit คือการเชื่อมโยงข้อมูลระหว่าง Project ภายใน Revit ที่ถูก Link File Revit ที่เป็น Project อีกหนึ่ง Project เข้ามารวมกันภายในฐานข้อมูลเดิมที่ตรงกัน เช่น เส้นกริด หรือระดับต่างๆ แต่สิ่งที่แตกต่างไปนั้นคือ ข้อมูลอื่นที่เพิ่มเข้ามาของแต่ละไฟล์ เช่น งานสถาปัตย์มีไฟล์ Revit อยู่แล้ว จึงต้องการ Link ไฟล์งานโครงสร้างที่ได้เขียนจาก Revit เหมือนกัน แต่เป็นรายละเอียดของงานโครงสร้างเอง เมื่อนำเข้ามาแล้วก็จะสามารถดูได้ว่างานโครงสร้างสอดคล้องไปกับงานสถาปัตย์มากน้อยแค่ไหน หากมีการปรับแก้ก็สามารถรู้จุดที่ต้องการแก้ไขได้อย่างชัดเจน แต่มีข้อยกเว้นว่าไฟล์ที่ทำการ Link เข้ามานั้นเราไม่สามารถไปแก้ไขได้เพราะเป็นเพิ่งการ Link เข้ามา แต่สามารถ Copy Monitor ได้

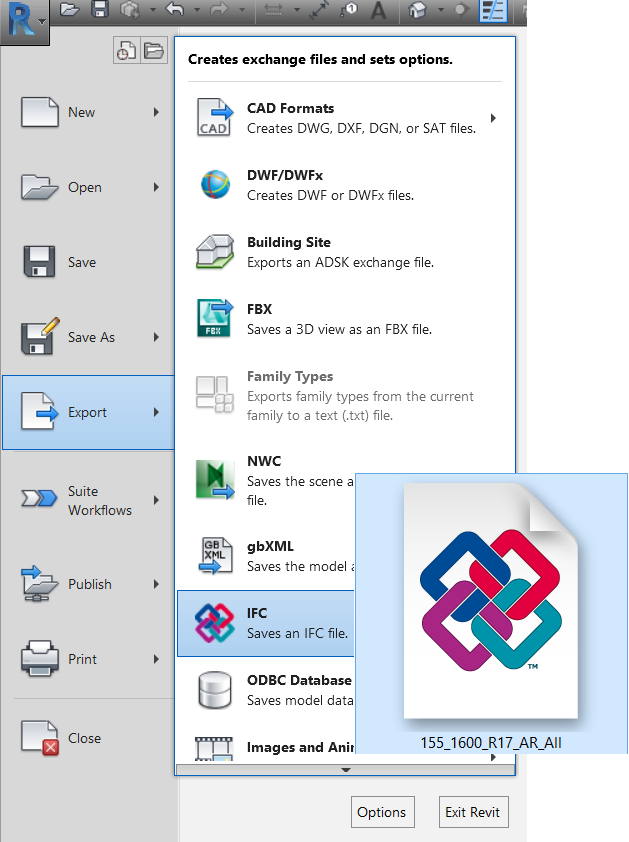

2.Link IFC
Link IFC คือ การ Link IFC เข้ามาร่วมกับไฟล์ Project หลักที่เปิดอยู่ IFC หรือชื่อเต็มๆว่า Industry Foundation Classes เป็นไฟล์มาตรฐานของ BIM (the official International Standard ISO/IS 16739) เหมือนกับที่ โปรแกรม CAD มี DXF เป็นไฟล์มาตราฐาน ซึ่ง IFC ก็เป็นไฟล์กลางที่เป็นไฟล์มาตรฐานของ BIM ใช้ในการแชร์ข้อมูลกัน ยกตัวอย่างสองบริษัททางานร่วมกันแต่ใช้ software คนละตัว แต่จะต้องใช้ไฟล์กลางในการส่งข้อมูลระหว่างกันแต่ตั้งมีการตั้งค่าที่ดีเพราะไฟล์โมเดลของ IFC บางตัวเมื่อถูกแปลงแล้วอาจจะมีวัตถุบางส่วนที่เสียหายได้

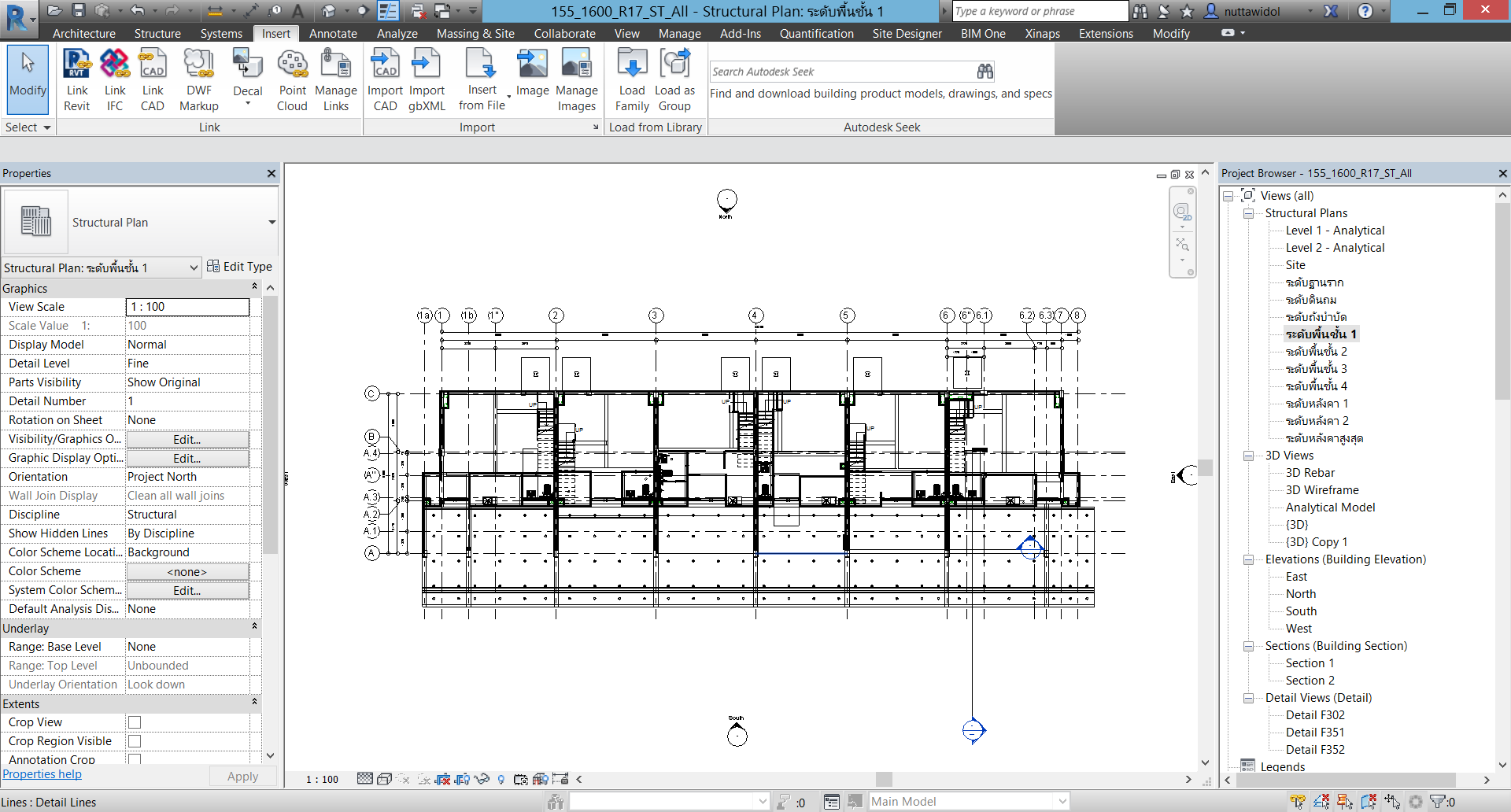

3.Link CAD
Link CAD คือการเชื่อมโยงไฟล์ CAD ของโครงการนั้นๆที่ถูกเขียนขึ้นมาจาก AutoCAD เพื่อเชื่อมโยงข้อมูลแบบเวกเตอร์หรือแบบเส้น 2 มิติ จากโปรแกรม AutoCAD หรือโปรแกรมอื่นๆยกตัวอย่างเช่น แปลนทางสถาปัตยกรรม เมื่อคุณต้องการให้ระยะหรือตาแหน่งที่มีความแม่นยาและตรงตามไฟล์ CAD ไม่ว่าจะเป็นระยะ ขนาด ตาแหน่ง คุณสามารถเอาข้อมูลจาก AutoCAD เข้ามาได้เพื่ออ้างอิง คุณก็จะสามารถทราบถึงข้อมูลได้อย่างง่ายดาย หรือรวมไว้ในเอกสารรายละเอียดของการก่อสร้างอื่นๆที่เกี่ยวข้อง

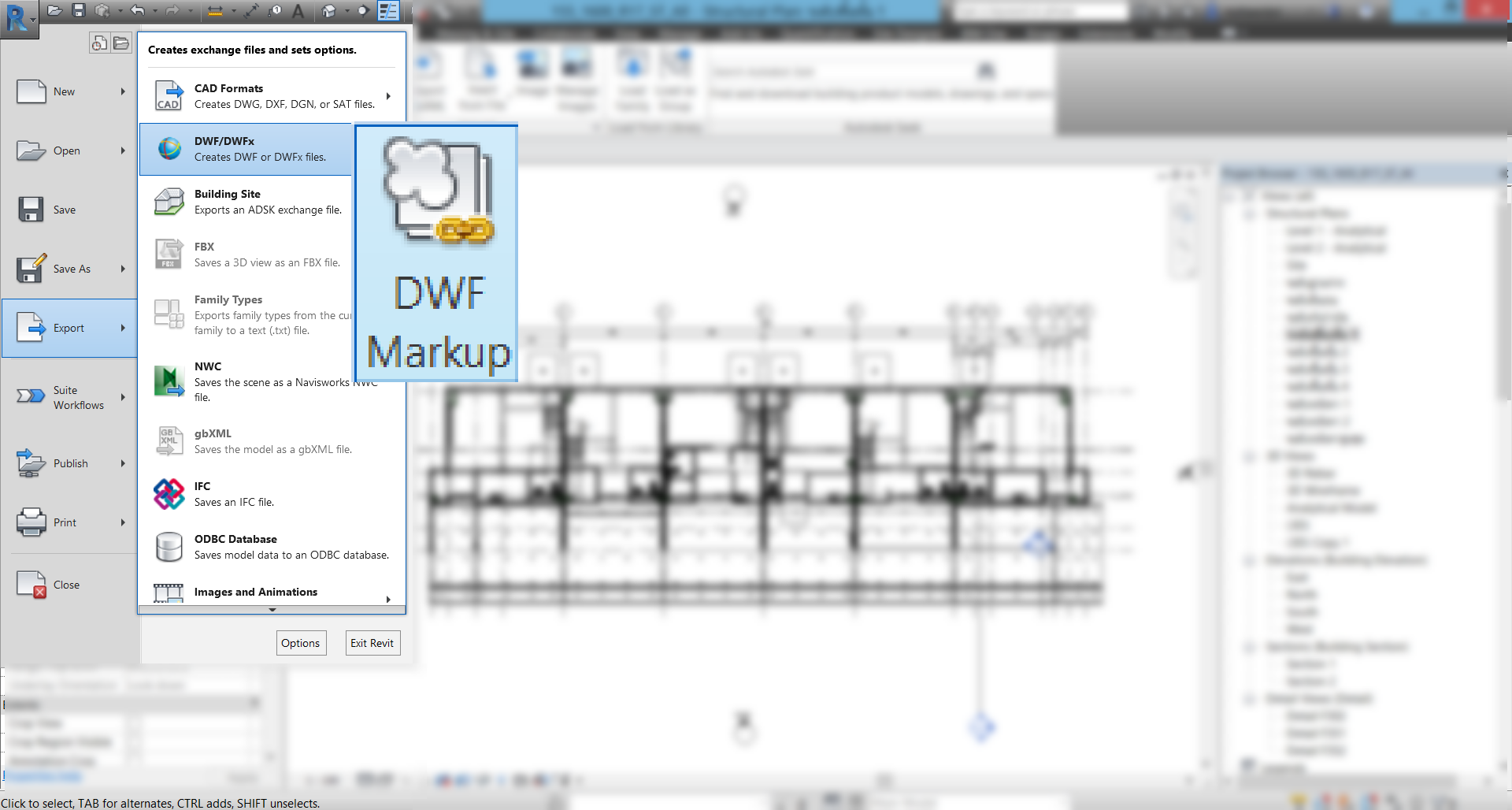

4.DWF Markup
DWF Markup คือ การนา Markup ที่ถูก Comment จุดที่ต้องการแก้ไขเข้ามาในไฟล์ Revit เพื่อตรวจสอบตาแหน่งที่ต้องการให้ปรับแก้ โดยคุณทาการ Export ไฟล์ Revit ในหน้าแปลนชั้นที่คุณต้องงการ แล้วทาการ Export เป็นไฟล์ DWF จากนั้นนาส่งผู้ที่ทาการตรวจแบบหรือให้ส่วนของ CM ทาการตรวจสอบจุดบกพร่อง แล้วทาการวงเมฆจุดที่มีการแก้ไขแล้วส่งกลับไปให้ผู้ใช้งาน Revit ทาการปรับแก้ไขตามลาดับ โดยผู้ใช้งาน Revit จะทาการ Insert ไฟล์ DWF เข้ามาแล้วไฟล์ดังกล่าวจะอ้างอิงเส้นกริดจากจุดเดิมดังนั้นจุดที่มีการวงเมฆให้ทาการปรับแก้ก็จะตรงจะจากนั้นก็ทาการปรับแก้ตาม Comment โดยผู้ใช้ Revit สามารถที่ Set ค่าให้ผู้ Comment ได้ว่ามีการปรับแก้จุดดังกล่าวแล้ว

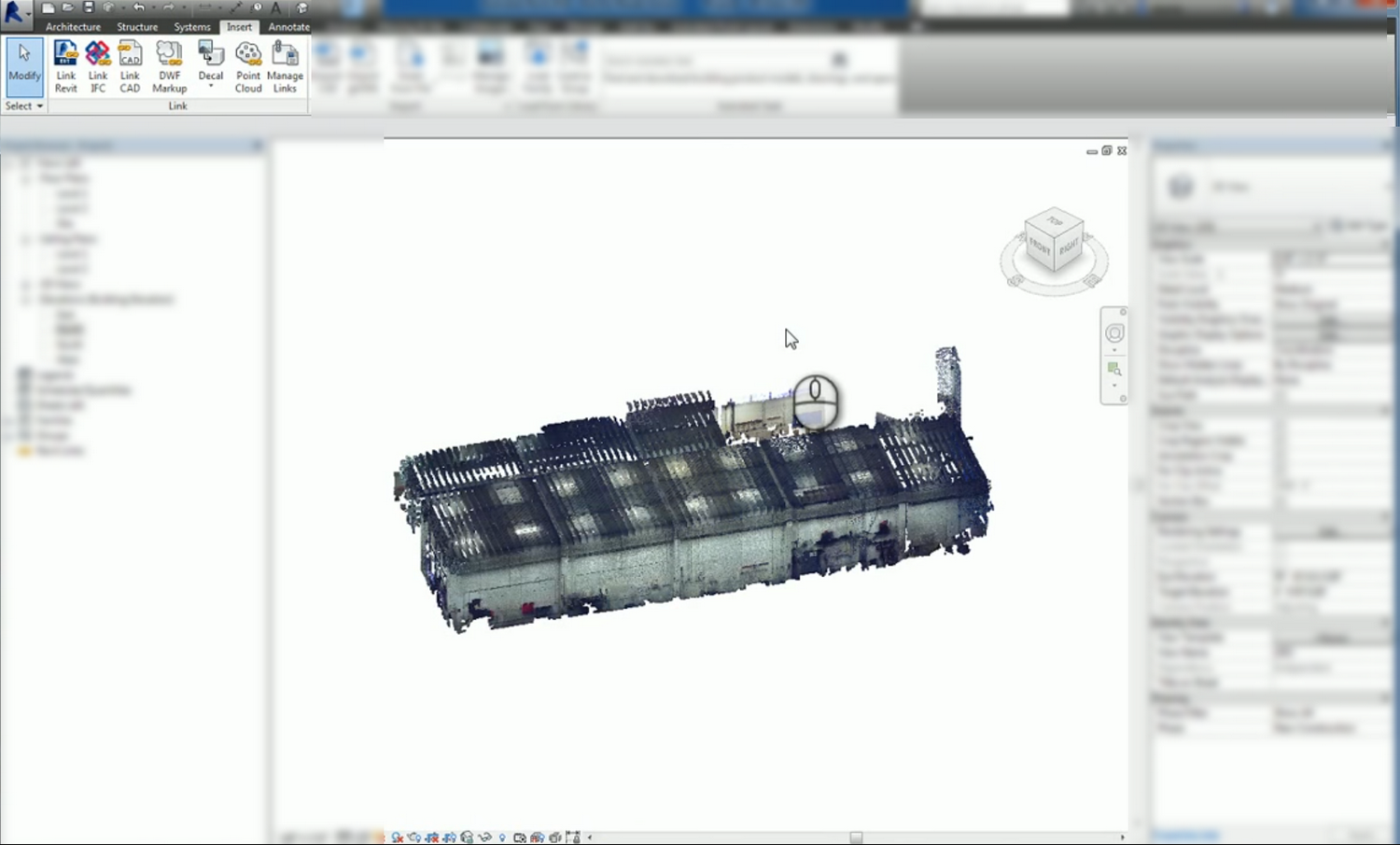

5.Point Clouds
Point Clouds คือ การใช้ไฟล์ที่ได้จากการที่ 3D Scanner เป็นไฟล์ .rcp จะหาไฟล์นี้ได้จากโปรแกรม Recap ของ Autodesk โดยการใช้ point clouds เหมาะกับการสร้างแบบอาคารเก่า หรือสิ่งต่างที่ต้องการนามาขึ้นเป็นโมเดล การใช้ฟังก์ชั่น Point Cloud นี้เพื่ออ้างอิงจุดตาแหน่งจากไฟล์ 3 มิติที่ได้สแกนมานามาเข้า Scale เพื่อให้ได้ระยะขนาดที่ต้องการ ให้เหมาะสมกับสภาพของอาคารหรือไซต์ที่มีอยู่ โดยใช้ข้อมูลนี้เป็นจุดเริ่มต้นสาหรับโมเดล Revit ในโครงการของอาคารที่มีอยู่ สภาพเดิมของอาคารมักจะเป็นงานโครงการที่สาคัญ โดยเลเซอร์สแกนเนอร์ใช้การจับภาพ 3D จุด มีความแม่นยาสูงจากพื้นผิวของวัตถุที่มีอยู่จริง

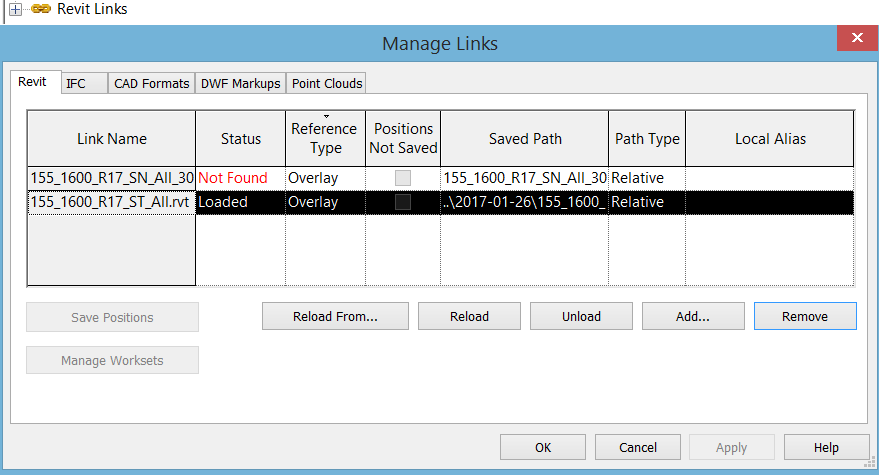

6.Manage links
Manage links คือ การจัดการ Link ไฟล์ ต่างๆ ที่ได้ทาการ Insert เข้ามาภายใน Project ที่ทาอยู่ในขณะนั้น โดยเราสามารถที่จะเปิดหรือเปิดไฟล์นั้นๆ เพื่อให้โชว์ในหน้าวิว 3 มิติ หรือมุมแปลนได้ โดยไฟล์ที่นาเข้ามานั้นก็จะยังอยู่เหมือนเป็นเพียงการปิดเลเยอร์ Link นั้นๆที่เราได้นาเข้ามาเพื่อดูรายละเอียดของโครงการ และดูรายละเอียดของงานส่วนอื่นๆด้วย ซึ่งไฟล์ที่ Link เข้ามาทั้งหมดนั้น จะมาอยู่ในหน้าต่างนี้ทั้งหมด
หวังว่าบทความนี้จะมีส่วนช่วยให้ผู้ที่สนใจหรือผู้ใช้งานโปรแกรม Autodesk Revit มีความรู้และความเข้าใจเกี่ยวกับตัวโปรแกรมเพิ่มเติมมากยิ่งขึ้น
