วัดระยะโมเดล 3 มิติใน Revit 2023 ทำยังไง ? มีลูกเล่นอะไรบ้าง ?
นับว่าเป็นความใฝ่ฝันของผู้ใช้งาน Autodesk Revit หลาย ๆ คนเลยที่หวังว่าสักวันหนึ่ง Revit จะสามารถวัดระยะในมุมมอง 3 มิติ (3D Views) ได้ จะได้หมุนดูโมเดลไปพร้อมกับวัดระยะต่าง ๆ แบบสบาย ๆ และแล้ววันนั้นก็มาถึงกันสักที วันที่ฝันเป็นจริงใน Revit 2023 ด้วยฟีเจอร์ “Measure in 3D”

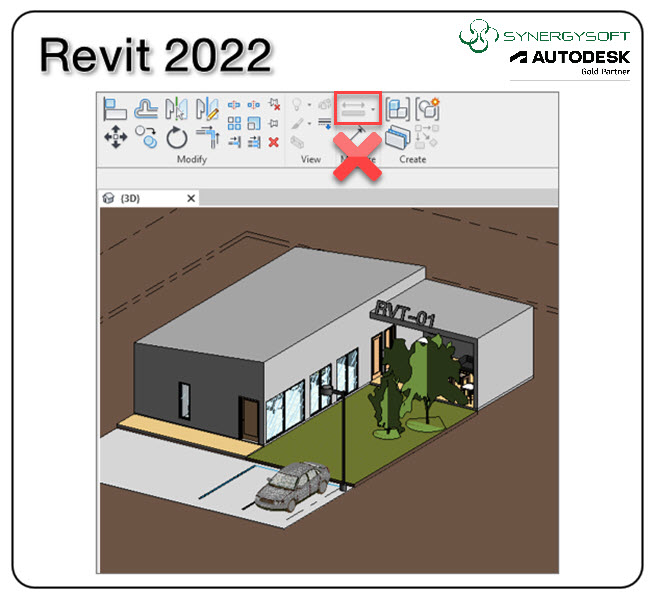

ถ้าให้พูดกันตามตรงก็คือ ตัวคำสั่ง Measure Between Two References หรือเจ้าปุ่มไม้บรรทัดสีเหลืองนั้นไม่ใช่คำสั่งใหม่แกะกล่องอะไรหรอกครับ เป็นคำสั่งเดิมที่มีมานานแล้ว ไม่ว่าใครที่ใช้งาน Revit ก็คงต้องเคยเห็นหรือเคยใช้งานกันมาบ้างแล้วแหละ ทว่าติดอยู่อย่างเดียวคือ “ไม่สามารถใช้งานวัดระยะได้ในมุมมอง 3 มิติ (3D Views)”

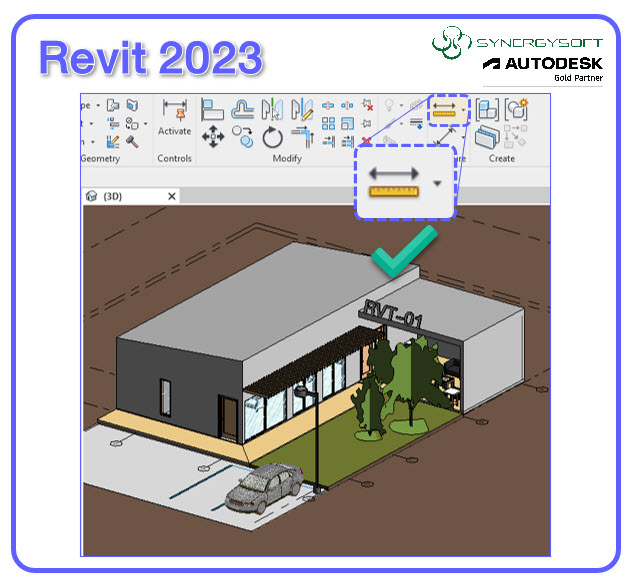

จุดเปลี่ยนแปลงได้เกิดขึ้นกับชีวิตของเราทันที เมื่อใน Revit 2023 ตอนที่เราเปิดมุมมอง 3 มิติ (3D Views) ขึ้นมาดูโมเดลอาคาร จะพบว่าเจ้าปุ่มคำสั่งวัดระยะไม้บรรทัดสีเหลืองได้เปลี่ยนจากปุ่มสีเทา เป็นสีเหลืองที่สามารถคลิกใช้งานได้ในมุมมอง 3 มิติ โดยไม่ต้องล็อคหรือเลือกระนาบอ้างอิง (Work Plane) ใด ๆ เลยสักนิด

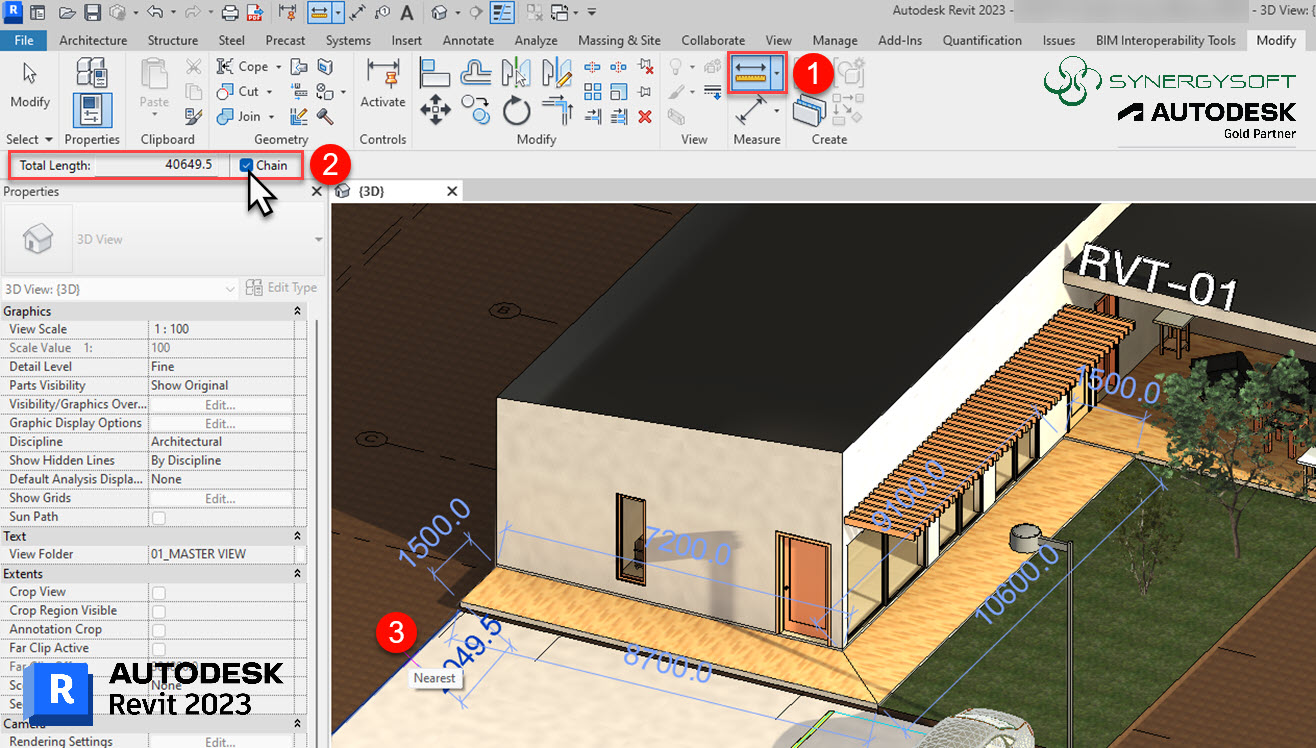

นอกจากนี้ผู้ใช้งานยังสามารถคลิกเลือกตัวเลือก Chain ในแถบ Option Bar เพื่อวัดระยะต่อกันไปหลาย ๆ ช่วง ซึ่งทางโปรแกรม Revit ก็จะคำนวณระยะความยาวรวมให้ในทันที และแสดงตัวเลขผลความยาวรวมออกมาในช่อง Total Length แบบเรียลไทม์

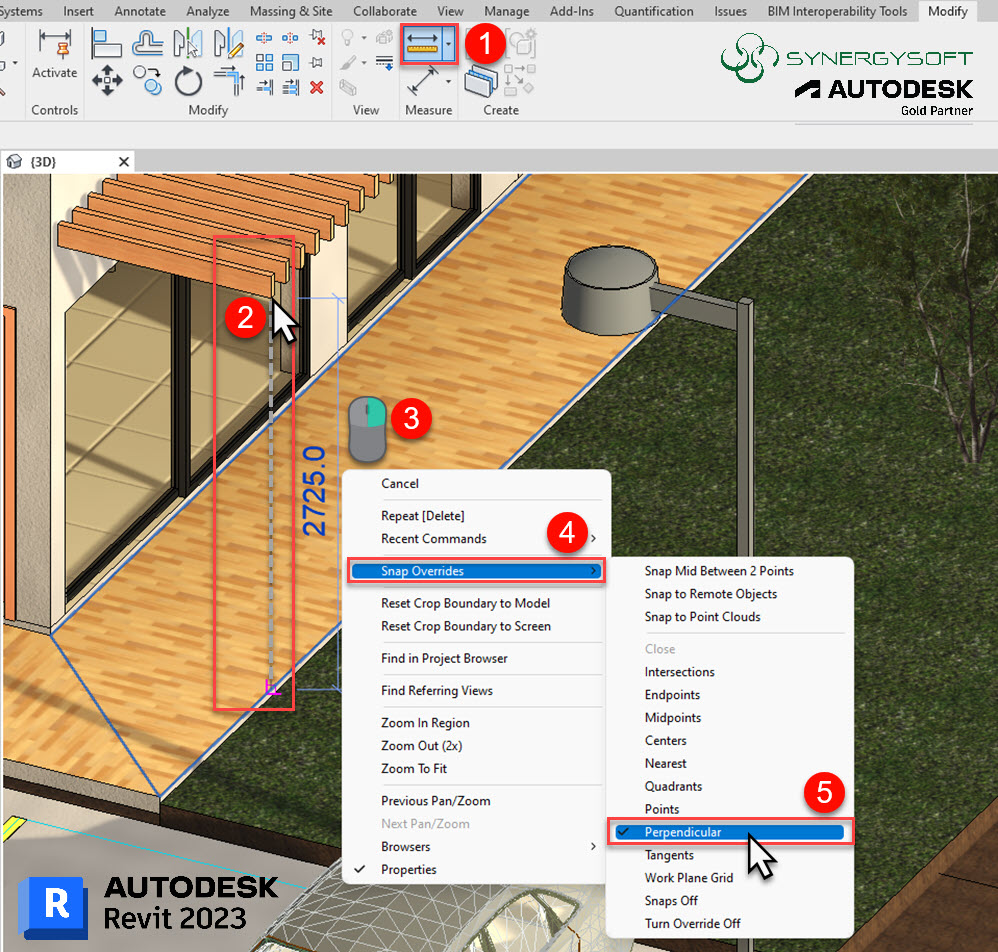

อีกอย่างที่น่าสนใจมาก ๆ เลยคือ ระหว่างที่วัดระยะอยู่ เราสามารถคลิกขวาเปิดตัวเลือกการสแนป (Snap Overrides) แบบ Perpendicular หรือแบบตั้งฉาก ซึ่งจะช่วยให้วัดระยะไปตามแนวแกนตั้งฉากจากจุดเริ่มต้นที่เรากำหนดได้ เช่น การวัดระยะดิ่งจากหลังคาระแนงถึงพื้น ดังภาพตัวอย่าง
