สร้าง Pipe Tag ที่สามารถ Tag บอกระดับของท่อที่หุ้มฉนวน โดยเลือก parameter ที่ชื่อว่า “ Lower End Bottom of Insulation Elevation ”

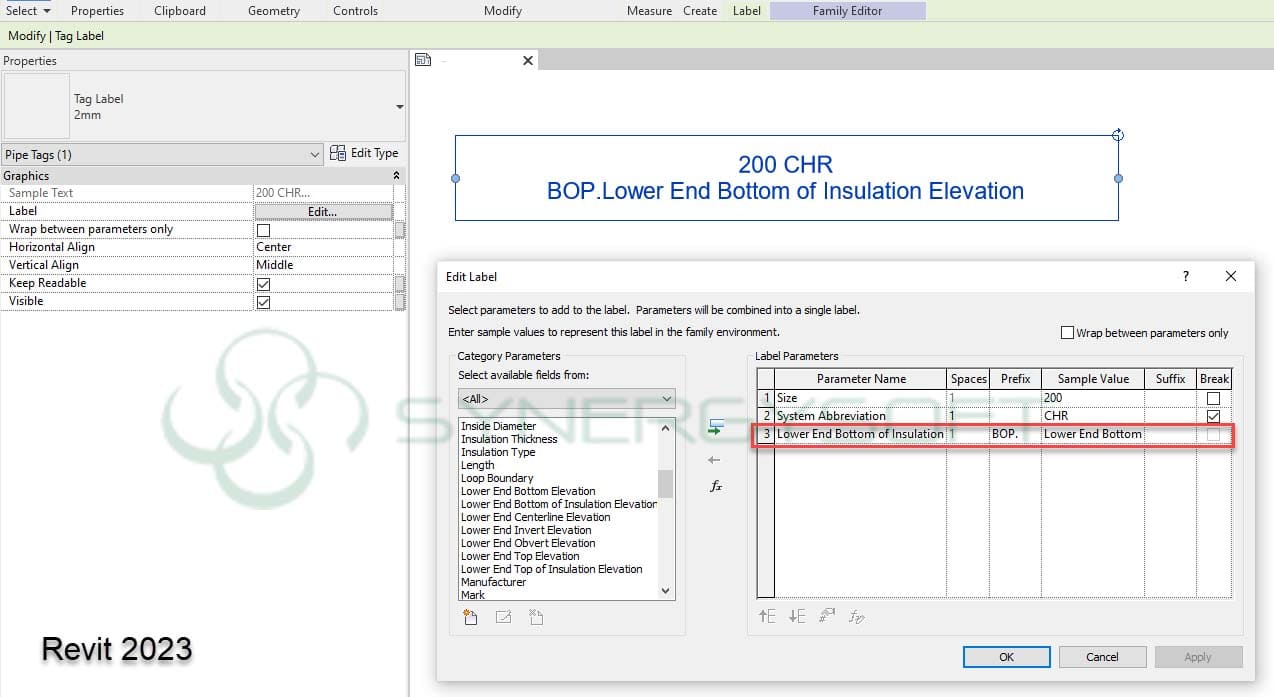

ในบทความหัวข้อ “ Elevation parameter improvements “ นี้จะเป็นการแนะนำการสร้าง Pipe Tag ที่สามารถ Tag บอกระดับของท่อที่หุ้มฉนวน โดยการเลือก parameter ที่ชื่อว่า “ Lower End Bottom of Insulation Elevation ” ลงไปใน List ของ Label

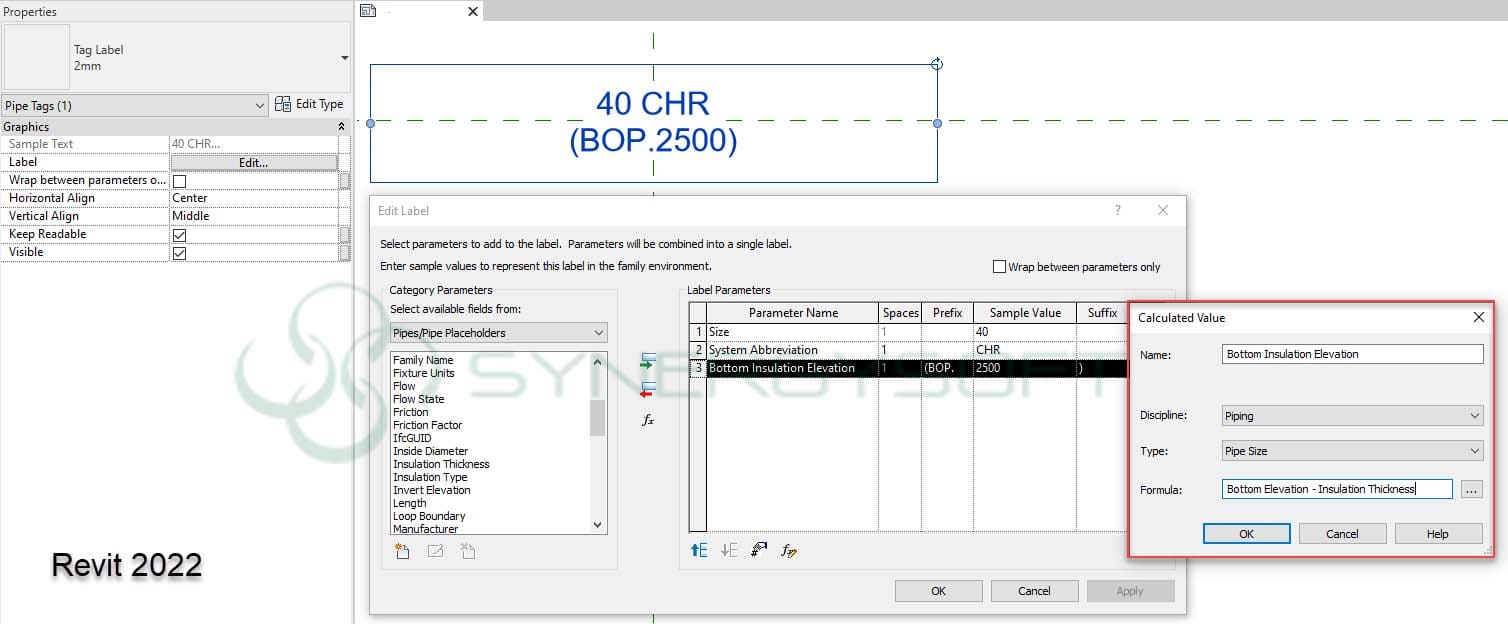

ซึ่งการเลือกใช้ parameter ที่ชื่อว่า “ Lower End Bottom of Insulation Elevation “ นั้นจะทำให้เราไม่ต้องสร้าง Calculated parameter ที่ต้องใส่สูตรเพื่อให้ได้ parameter ที่สามารถบอกระดับของท่อที่หุ้มฉนวน

และการเลือกใช้ parameter ที่ชื่อว่า “ Lower End Bottom of Insulation Elevation “ ยังสามารถทำให้เราเปลี่ยนระดับของท่อนั้นได้จากการพิมตัวเลขลงไปในช่องของ Value

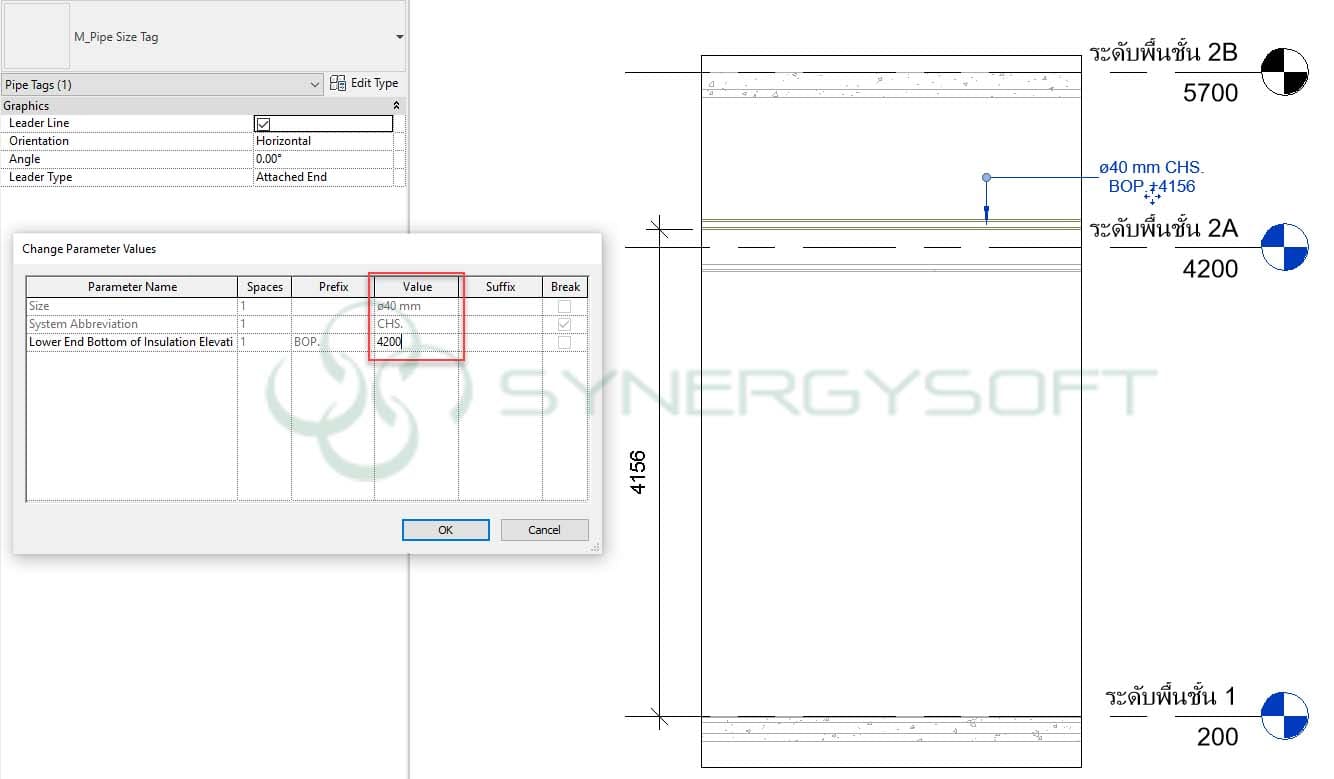

รูปที่แสดงระดับของท่อก่อนเปลี่ยนระดับ

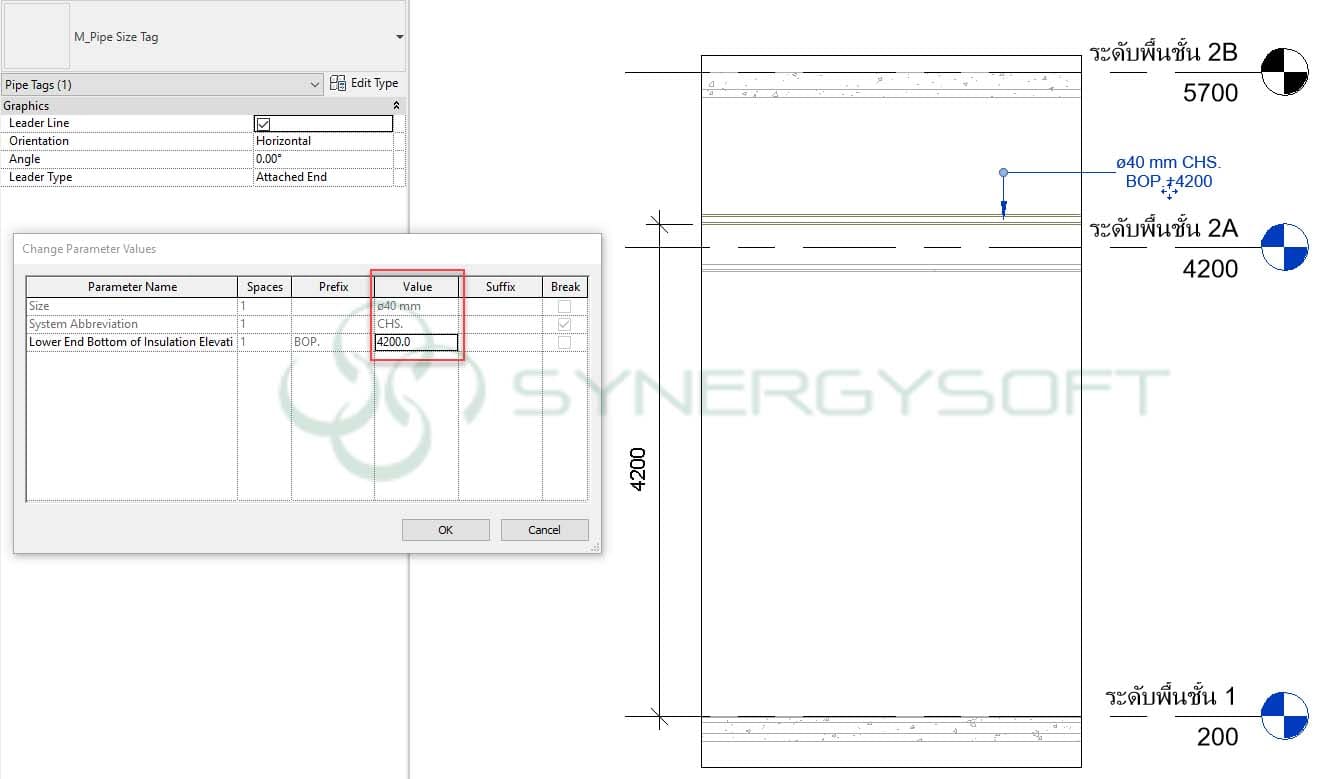

รูปที่แสดงระดับของท่อหลังเปลี่ยนระดับโดยการพิมค่าระดับในช่อง Valve

เพิ่มเติม : Elevation parameter improvements เป็นหนึ่งใน Feature ใหม่ของ Revit 2023
