การตรวจสอบไฟล์พารามิเตอร์ที่ใช้ร่วมกันของ Revit

ถ้ากล่าวถึงการใช้พารามิเตอร์ร่วมกัน (Shared Parameter) ในโปรแกรม Revit ถือเป็นสิ่งที่ช่วยทำให้ผู้ใช้งานสามารถที่จะเชื่อมต่อ Component, Families, Tag รวมทั้ง Schedule สำหรับใช้สื่อสารข้อมูลระหว่างกันได้ คุณเคยสงสัยหรือไม่ว่าไฟล์พารามิเตอร์ที่ใช้ร่วมกันใน Revit นั้นเป็นแบบไหน และสามารถเปิดไฟล์พารามิเตอร์โดยไม่ต้องเปิดจากโปรแกรม Revit ได้หรือไม่ โดยวันนี้เราจะมาทำการเจาะลึกรายละเอียดของไฟล์พารามิเตอร์กัน รวมทั้งสิ่งที่ควรทำและไม่ควรทำสำหรับการสร้างไฟล์พารามิเตอร์จากคำสั่ง Shared Parameter

1. ไฟล์พารามิเตอร์ที่ใช้ร่วมกันนั้นอยู่ที่ไหน? Local File ของไฟล์พารามิเตอร์ที่ใช้ร่วมกันจะอยู่ในตำแหน่งที่คุณทำการบันทึกเมื่อคุณทำการสร้างขึ้นใน Revit

        โดยไฟล์พารามิเตอร์จะเป็นไฟล์ (.txt) หรือไฟล์ข้อความที่มีการจัดรูปแบบ (Tab delimited) โดยมาตรฐานการบันทึกไฟล์พารามิเตอร์ควรมีการกำหนดไดเร็กทอรี (Directory) ที่ใช้ร่วมกัน

2. วิธีสร้างไฟล์พารามิเตอร์ที่ใช้ร่วมกัน

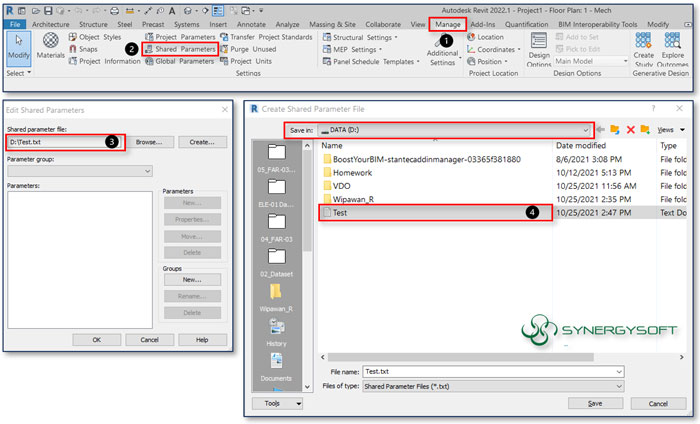

   หากนี่เป็นการสร้างไฟล์พารามิเตอร์ที่ใช่ร่วมกันครั้งแรกของคุณ คุณต้องทำการสร้างไฟล์และทำการแมปไฟล์พารามิเตอร์ที่ใช้ร่วมกันเข้ามาใช้งานใน Project หรือ Families โดยไปที่ Tab ”Manage” จากนั้นคลิกเลือกคำสั่ง “Shared Parameter” หากคุณไม่เคยสร้างไฟล์พารามิเตอร์ที่ใช้ร่วมกันมาก่อน ระบบจะให้คุณทำการสร้างไฟล์ขึ้นมา โดยสามารถคลิกที่ “Create” เพื่อทำการสร้าง จากนั้นเลือกตำแหน่งไฟล์ที่ต้องการบันทึก ตั้งชื่อไฟล์ และกด Save เพื่อบันทึกไฟล์พารามิเตอร์ เมื่อทำการสร้างไฟล์พารามิเตอร์ที่ใช้ร่วมกันแล้ว อันดับต่อมาที่จะต้องทำคือการสร้างกลุ่มของพารามิเตอร์ เพื่อจัดระเบียบพารามิเตอร์ ยกตัวอย่างเช่น กลุ่มพารามิเตอร์ของ View, Sheet, Project Information, Room , Area ฯลฯ

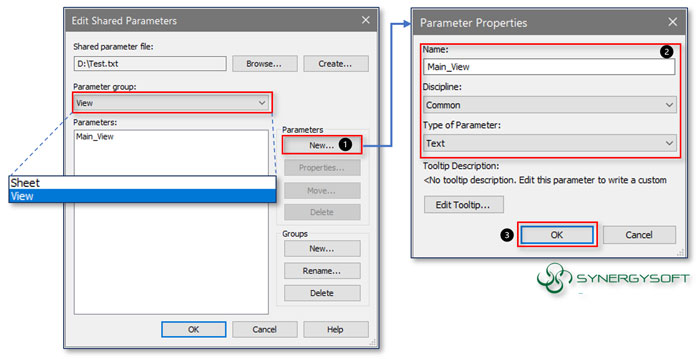

      ถัดมา หลังจากที่เราทำการสร้างกลุ่มของพารามิเตอร์แล้ว จะต้องไปสร้างในส่วนของชนิดพารามิเตอร์ (Parameter Type) ให้อยู่ภายใต้กลุ่มของพารามิเตอร์ที่เราต้องการ

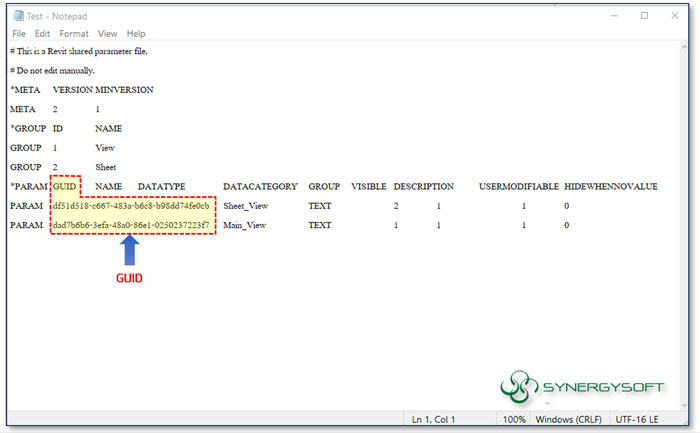

เมื่อเราลองมาเปิดไฟล์พารามิเตอร์ (.txt) ที่เราสร้างไว้ เราจะพบว่า Revit จะทำการสร้าง GUID ให้อัตโนมัติ เพื่อให้แน่ใจว่าพารามิเตอร์ที่สร้างนั้นจะไม่ซ้ำกัน ทำให้ Revit สามารถที่จะระบุและเชื่อมต่อพารามิเตอร์ของ Families ได้

3. คุณจะแก้ไขหรือไฟล์ Shared Parameter โดยไม่ต้องผ่าน Revit ได้อย่างไร?

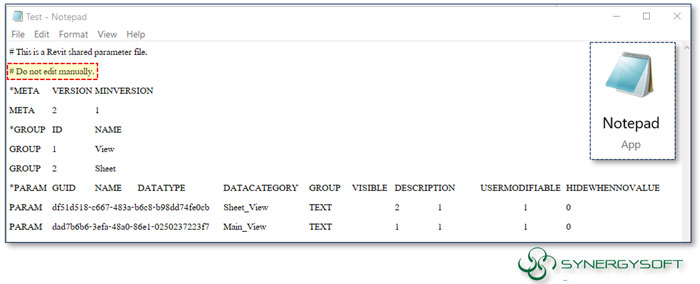

   การเปิดหรือการแก้ไขไฟล์พารามิเตอร์ สามารถทำได้โดยการเปิดจากโปรแกรมแก้ไขข้อความหรือจดบันทึก (Windows Notepad)

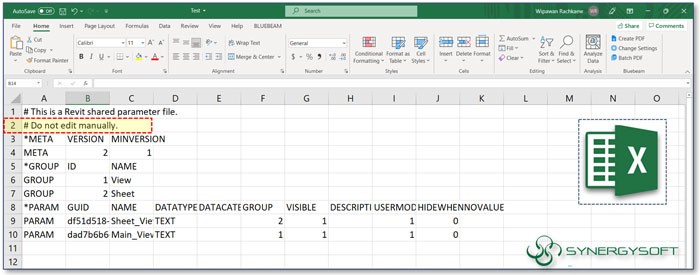

หรือนำไฟล์ .txt ไปเปิดจากโปรแกรม Microsoft Excel

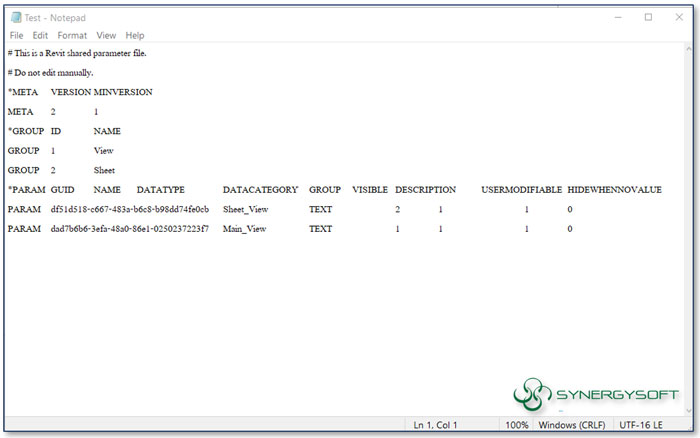

เมื่อคุณทำการเปิดไฟล์ทั้งจากโปรแกรม Notepad และ Excel ที่บรรทัดที่ 2 ของไฟล์ จะปรากฏ “Do not edit manually” ถ้าหากคุณทำการแก้ไข เปลี่ยนแปลง คุณสามารถทำให้ไฟล์พารามิเตอร์เสียหายได้ ดังนั้นควรสำรองไฟล์ไว้เสมอก่อนที่จะทำการแก้ไข

ไฟล์พารามิเตอร์ที่ใช้ร่วมกัน (Shared Parameter) มีการจัดระเบียบที่แตกต่างกัน ซึ่งมีรายละเอียดดังต่อไปนี้

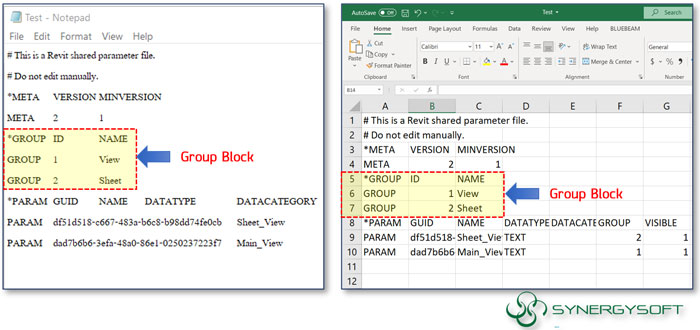

Group Block : คือรายการกลุ่มที่เอาไว้เชื่อมโยงและจัดระเบียบข้อกำหนดของพารามิเตอร์ โดยประกอบด้วย

• ID >> หมายเลขที่ระบุเฉพาะสำหรับแต่ละกลุ่มและเชื่อมโยงข้อกำหนดพารามิเตอร์กับกลุ่ม
• Name >> ชื่อของกลุ่มที่เอาไว้กำหนดพารามิเตอร์ที่ใช่ร่วมกันของ Revit

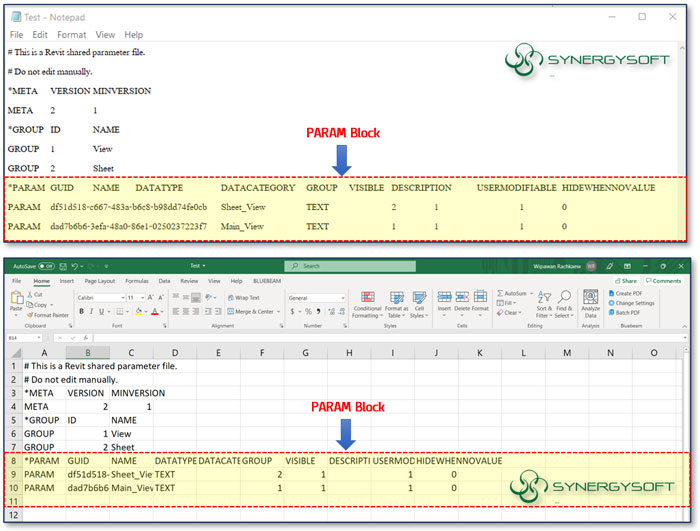

PARAM Block : คือรายการพารามิเตอร์ ซึ่งประกอบด้วย

• GUID >> ตัวระบุคำจำกัดความของพารามิเตอร์ที่ควบคุมไม่ให้มีพารามิเตอร์ซ้ำกัน

• NAME >> ชื่อพารามิเตอร์

• DATATYPE >> ประเภทของพารามิเตอร์ เช่น ข้อความ (Text), ความยาว (Length), แรงกระทำของโครงสร้าง (Structural Force), แรงดันท่อ (Pipe Pressure) ฯลฯ

• DATACATEGORY >> เป็นตัวระบุหมวดหมู่ของ DATATYPE

• GROUP >> เป็น Group ID ที่ใช้กำหนดพารามิเตอร์ปัจจุบัน

• VISIBLE >> เป็นตัวระบุพารามิเตอร์ว่าผู้ใช้สามารถมองเห็นได้หรือไม่โดยกำหนดใน Properties Palette (ถ้ามีค่า 0 หรือ 0.1 = ล่องหน / ถ้ามีค่า 1 = มองเห็นได้)

• DESCRIPTION >> เป็นตัวอธิบายเพิ่มเติมสำหรับพารามิเตอร์

• USERMODIFIABLE >> เป็นตัวระบุพารามิเตอร์ว่าผู้ใช้สามารถแก้ไขได้หรือไม่โดยกำหนดใน Properties Palette (ถ้ามีค่า 0 = ไม่สามารถแก้ไขได้ / ถ้ามีค่า 1 = สามารถแก้ไขได้)

• HIDEWHENNOVALUE >> เป็นตัวควบคุมพารามิเตอร์โดยใช้ได้สำหรับ Project Parameter เท่านั้นหาก Shared Parameter นั้นไม่มีการกำหนดค่าหรือข้อมูลใน Project Parameter พารามิเตอร์จะไม่แสดงใน Properties Palette

ยกตัวอย่างจากภาพ ไฟล์พารามิเตอร์มีด้วยกันทั้งหมด 2 กลุ่ม

กลุ่มที่ 1 คือ View :

ประกอบด้วย Main_View ซึ่งเป็นพารามิเตอร์ประเภทข้อความ (Text)
สามารถมองเห็น (VISBLE = 1) รวมทั้งแก้ไขได้ (USERMODIFIBLE = 1) ที่ Properties Palette

กลุ่มที่ 2 คือ Sheet :

ประกอบด้วย Sheet_View ซึ่งเป็นพารามิเตอร์ประเภทข้อความ (Text)
สามารถมองเห็น (VISBLE = 1) รวมทั้งแก้ไขได้ (USERMODIFIBLE = 1) ที่ Properties Palette

4. การแก้ไขพารามิเตอร์ที่ใช้ร่วมกัน

เมื่อคุณทำการสร้างพารามิเตอร์ที่ใช้ร่วมกันไปแล้ว คุณจะสังเกตเห็นว่าจะไม่สามารถแก้ไขค่าใดๆ ได้สำหรับพารามิเตอร์ เนื่องจากหากพารามิเตอร์ที่ใช้นั้น ถูกใช้ร่วมกันหลาย Project และหลาย Families การแก้ไขอาจทำให้เกิดปัญาหากับข้อมูลที่ทำให้ไม่ตรงกันได้

อย่างไรก็ตาม หากคุณเปิดไฟล์พารามิเตอร์ด้วยโปรแกรมแก้ไขภายนอกโปรแกรม Revit  ข้อดี คือคุณสามารถที่จะแก้ไข เปลี่ยนแปลงชื่อของพารามิเตอร์ได้ แต่หากพารามิเตอร์ที่แก้ไขมีการใช้ร่วมกันกับ Families คุณจำเป็นที่จะต้องไปลบพารามิเตอร์ใน Families แล้วทำการอัพเดตพารามิเตอร์เข้าไปใน Families ใหม่อีกครั้งเพื่อให้เกิดการเปลี่ยนแปลง

5. รายละเอียดเพิ่มเติมสำหรับการแก้ไขพารามิเตอร์

ถ้าเราลองสังเกตในไฟล์พารามิเตอร์ที่เราสร้าง ในส่วนของ PARAM Block จะมีช่อง Visible, UserModifiable และ Hidewhennovalue ซึ่งช่องเหล่านี้ไม่สามารถมองเห็นหรือควบคุมได้จากการสร้าง Revit Shared Parameter แต่จะเห็นและแก้ไขได้แค่ในไฟล์ Shared Parameter ที่เปิดจากโปรแกรมแก้ไขภายนอกโปรแกรม Revit เท่านั้น

ข้อควรระวัง : ในการแก้ไขข้อกำหนดในช่องเหล่านี้จะต้องทำก่อนที่จะนำพารามิเตอร์ไปใช้ภายใน Project หรือ Families เพราะไม่อย่างนั้น อาจจะต้องไปลบพารามิเตอร์ออกจาก Project หรือ Families ก่อนแล้วทำการโหลดไฟล์พารามิเตอร์เข้ามาใหม่อีกครั้ง

VISIBLE : คือการตั้งค่าที่อนุญาตให้ผู้ใช้งาน (User) สามารถควบคุมได้ว่าจะให้เห็นพารามิเตอร์ใน Properties Palette ภายใน Project หรือไม่ โดยในช่องนี้ถ้ามีค่าเป็น 0 หรือ 0.1 จะไม่ปรากฏให้เห็นใน Properties Palette แต่ถ้ามีค่าเป็น 1 จะปรากฏให้เห็นและควบคุมได้ใน Properties Palette ซึ่งโปรแกรมจะกำหนดช่อง Visible = 1 เป็นค่าเริ่มต้นเสมอ

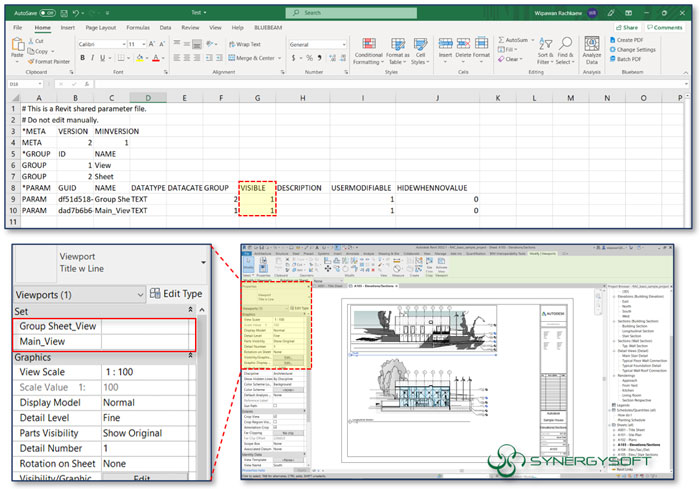

ตัวอย่างภาพด้านล่างแสดงพารามิเตอร์ที่เราสร้างสำหรับใช้ร่วมกันใน Project เมื่อกำหนด  Visible ในไฟล์ (.txt) เป็น 1 ที่ Properties Palette จะแสดงพารามิเตอร์ในส่วนของ Group Sheet_View กับ Main_View

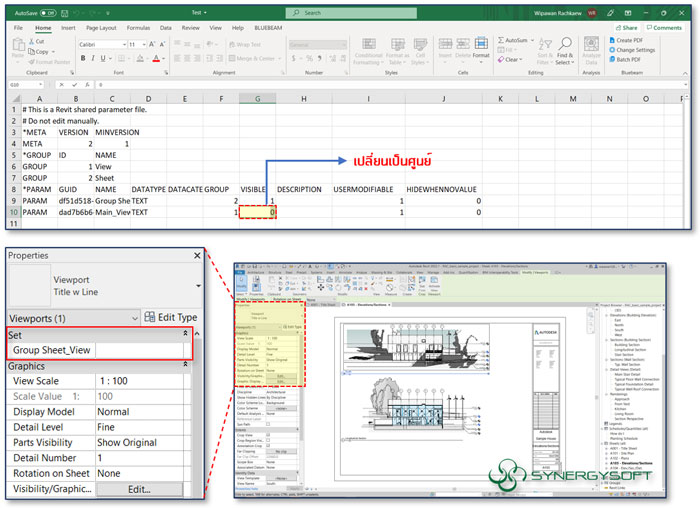

ตัวอย่างภาพด้านล่างแสดงพารามิเตอร์ที่เราสร้างสำหรับใช้ร่วมกันใน Project เมื่อกำหนด Visible ในไฟล์ (.txt) เป็น 0 ที่ Properties Palette จะไม่แสดงพารามิเตอร์ในส่วนของ Main_View

USERMODIFIABLE : คือการตั้งค่าที่อนุญาตให้ผู้ใช้งาน (User) กำหนดได้ว่าสามารถที่จะแก้ไขพารามิเตอร์ใน Properties Palette ภายใน Project ได้หรือไม่ โดยในช่องนี้ถ้ามีค่าเป็น 0 หรือ 0.1 จะไม่สามารถแก้ไขได้และพารามิเตอร์จะขึ้นเป็นสีเทา แต่ถ้ามีค่าเป็น 1 จะสามารถที่จะแก้ไขได้ใน Properties Palette ซึ่งโปรแกรมจะกำหนดช่อง Visible = 1 เป็นค่าเริ่มต้นเสมอ

 สิ่งสำคัญ : ในการตั้งค่านี้คือ คุณต้องใส่ข้อมูลลงไปในพารามิเตอร์ที่ไม่ต้องการให้แก้ไขก่อน

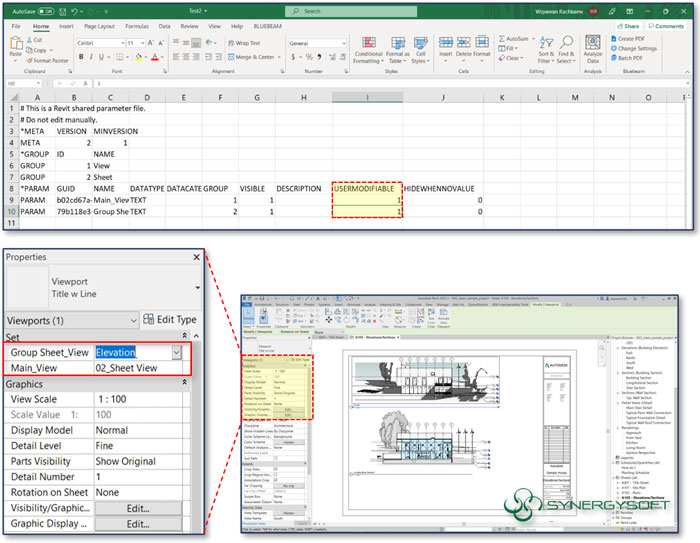

ตัวอย่างภาพด้านล่างแสดงพารามิเตอร์ที่เราสร้างสำหรับใช้ร่วมกันใน Project เมื่อกำหนด UserModifiable ในไฟล์ (.txt) เป็น 1 ที่ Properties Palette จะสามารถแก้ไขพารามิเตอร์ได้ในส่วนของ Group Sheet_View, Main_View

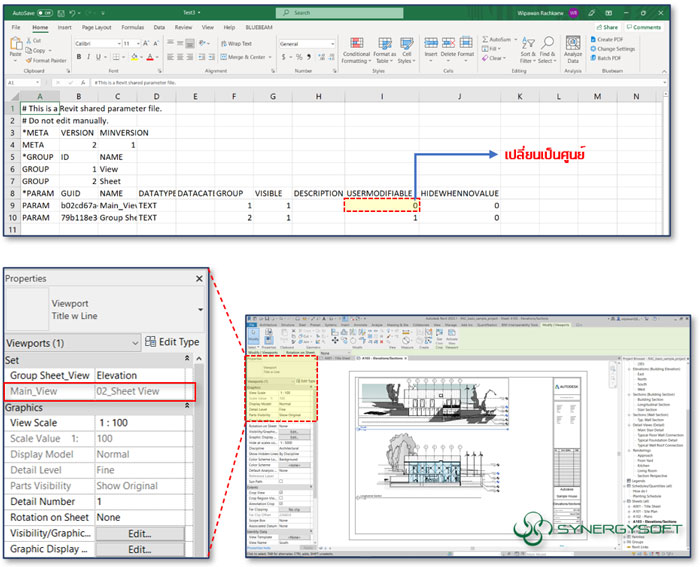

ตัวอย่างภาพด้านล่างแสดงพารามิเตอร์ที่เราสร้างสำหรับใช้ร่วมกันใน Project เมื่อกำหนด UserModifiable ในไฟล์ (.txt) เป็น 0 ที่ Properties Palette จะไม่สามารถแก้ไขพารามิเตอร์ได้ในส่วนของ Main_View โดยพารามิเตอร์จะขึ้นเป็นสีเทา

ข้อดีอย่างนึงในการตั้งค่านี้คือผู้ใช้งานสามารถล็อคข้อมูลเพื่อไม่ให้บุคคลอื่นแก้ไขข้อมูลได้ การตั้งค่าพารามิเตอร์นี้จึงมีประโยชน์สำหรับพารามิเตอร์ที่ใช้ในตารางค้นหาหรือพารามิเตอร์ที่มีลิขสิทธิ์

HIDEWHENNOVALUE : คือการตั้งค่าที่อนุญาตให้ผู้ใช้งานสามารถซ่อนพารามิเตอร์โดยใช้ได้สำหรับ Project Parameter เท่านั้นหาก Shared Parameter นั้นไม่มีการกำหนดค่าหรือข้อมูลใน Project Parameter พารามิเตอร์จะไม่แสดงใน Properties Palette โดยวิธีการใส่ข้อมูลเราจะต้องไป สร้างในส่วนของ Project Parameter ก่อนจากนั้น เพื่อให้สะดวกในการใส่ข้อมูลอาจจะไปใส่ในตาราง Schedule พารามิเตอร์ก็จะแสดงในส่วนของ Properties Palette

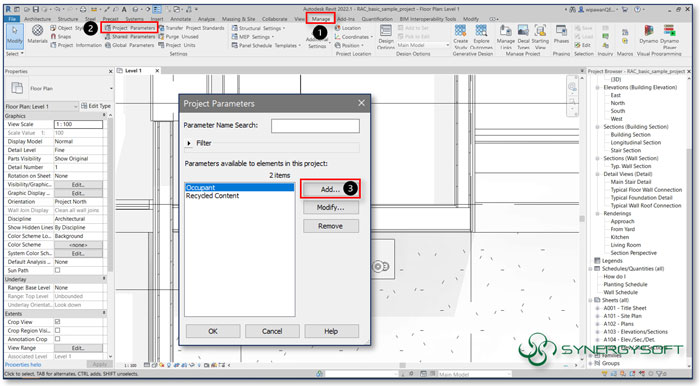

ดังนั้นจึงต้องทำการสร้างในส่วนของ Project Parameter แล้วทำการกำหนดข้อมูลพารามิเตอร์นั้นก่อน โดยไปที่ Tab “Manage” > คลิกเลือก Project Parameter > จะปรากฏหน้าต่าง Project Parameters ขึ้นมา > คลิก Add..

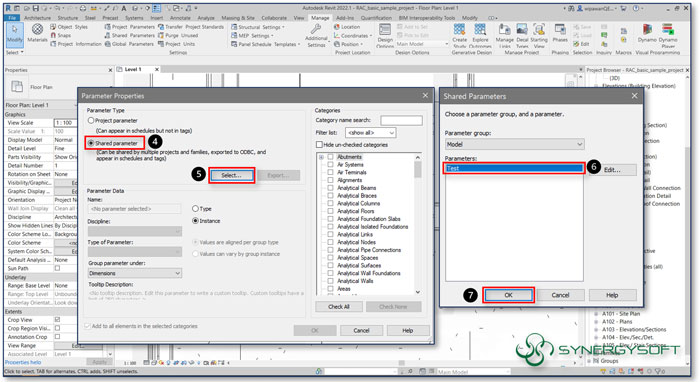

จะปรากฏหน้าต่าง Parameter Properties ขึ้นมา > คลิกgเลือก Shared parameter > คลิก Select > จะปรากฏหน้าต่าง Shared Parameters > คลิกเลือกพารามิเตอร์ที่ต้องการ > คลิก OK

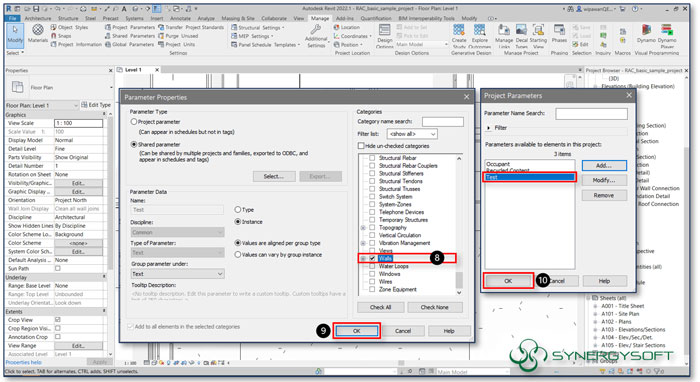

กลับมาที่หน้าต่าง Parameter Properties > คลิกเลือก Categories ของพารามิเตอร์ที่ต้องการ > คลิก OK > จากนั้นกลับมาที่หน้าต่าง Project Parameters > คลิก OK

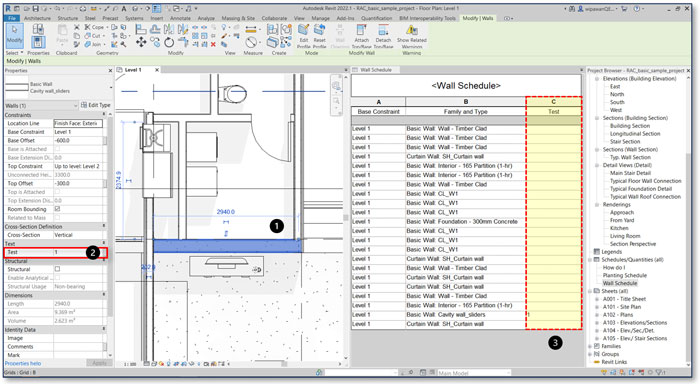

เมื่อนำเม้าส์มาคลิกที่ผนัง ที่ Properties Palette จะปรากฏพารามิเตอร์ขึ้นมาเราสามารถใส่ข้อมูลได้ และเพื่อง่ายต่อการใส่ข้อมูล อาจจะไปใส่ในตาราง Schedule

จากที่กล่าวมาข้างต้น การแก้ไขไฟล์พารามิเตอร์ที่ใช้ร่วมกัน (Shared Parameter) อาจจะเป็นเรื่องที่มีความยุ่งยาก หากดำเนินการไม่ถูกต้อง อาจทำให้ไฟล์พารามิเตอร์ใช้งานไม่ได้ ขอแนะนำควรสำรองไฟล์ไว้เสมอก่อนที่จะทำการแก้ไข และการตั้งค่าเหล่านี้ใช้ควบคุมได้กับ Family หรือ Project Parameter เท่านั้น ข้อควรระวังอีกอย่างนึงคือหากมีการโหลดไฟล์พารามิเตอร์ที่ใช้ร่วมกันเข้ามาในไฟล์โปรเจคแล้ว จะไม่สามารถแก้ไขได้แม้คุณมีการลบไปแล้วก็ตาม หากพารามิเตอร์มีการใช้ร่วมกันกับ Family วิธีการอัพเดตคือคุณต้องไปโหลดพารามิเตอร์ที่มีการแก้ไขเข้ามาในไฟล์ Family ใหม่อีกครั้ง

ปัจจุบัน Autodesk ได้มีการเปิดตัว Parameter Type ใหม่ๆ มากมายใน Revit Version ล่าสุด (2022.1) ซึ่ง Parameter Type บางประเภทไม่สามารถใช้ร่วมกันได้กับ Revit Version ก่อนหน้านี้ เพราะฉะนั้นการสร้าง Shared Parameter ที่ใช้ร่วมกันควรจะต้องมี Version ที่ตรงกันเพื่อสามารถสร้างพารามิเตอร์ใหม่ได้ตามต้องการ
