What’s New มีอะไรใหม่ใน Autodesk Revit 2021 : Structure
ในปัจจุบัน Autodesk Revit ได้มีการอัปเดตเป็น เวอร์ชั่น 2021 โดยได้มีการปรับปรุงและเพิ่มความสามารถมากมายในซอฟต์แวร์จากเวอร์ชั่นที่ผ่านมา มาดูกันว่ามีอะไรใหม่บ้าง หรือปรับปรุงส่วนไหนไปบ้าง ตามรายละเอียด ดังนี้
Structure
1. เพิ่มเติมคุณสมบัติ Rebar Shapes ใน 3 มิติ

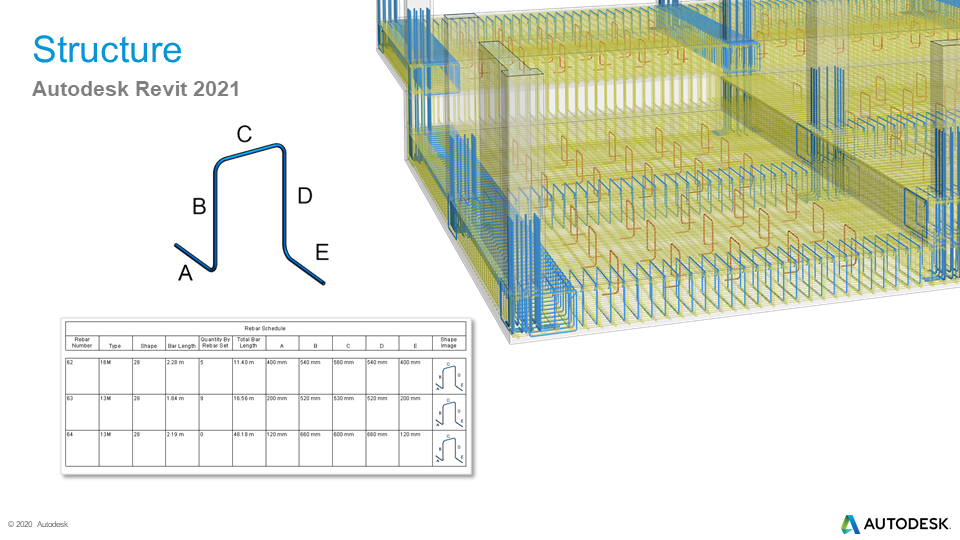

- สร้าง Rebar shape codes ได้อย่างสมบูรณ์
- ปรับแก้รูปแบบระยะงอขอของ Rebarได้อย่างอิสระ
- เลือกปรับแก้ความยาวของระยะงอขอได้ด้วยตนเอง

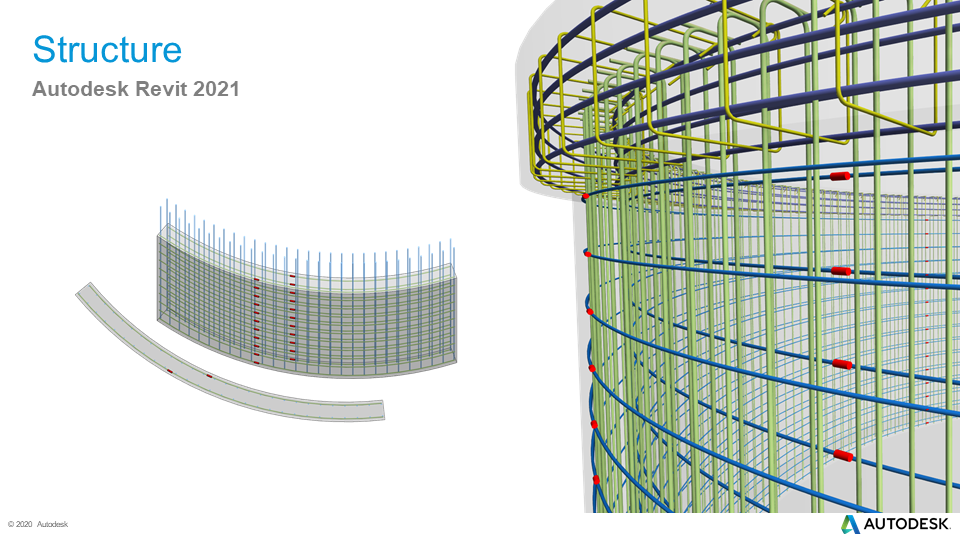

2. Couplers for Arc-shaped Rebar พัฒนาการใส่เหล็กเสริมคอนกรีตสำหรับโครงสร้างแนวบิดโค้งได้อย่างรวดเร็วและแม่นยำ
- สามารถใส่ Coupler ใน Rebar แนวโค้งได้อย่างแม่นยำ
- Rebar ในโครงสร้างแบบโค้งมีความเที่ยงตรงสูงสําหรับการผลิต มากขึ้น

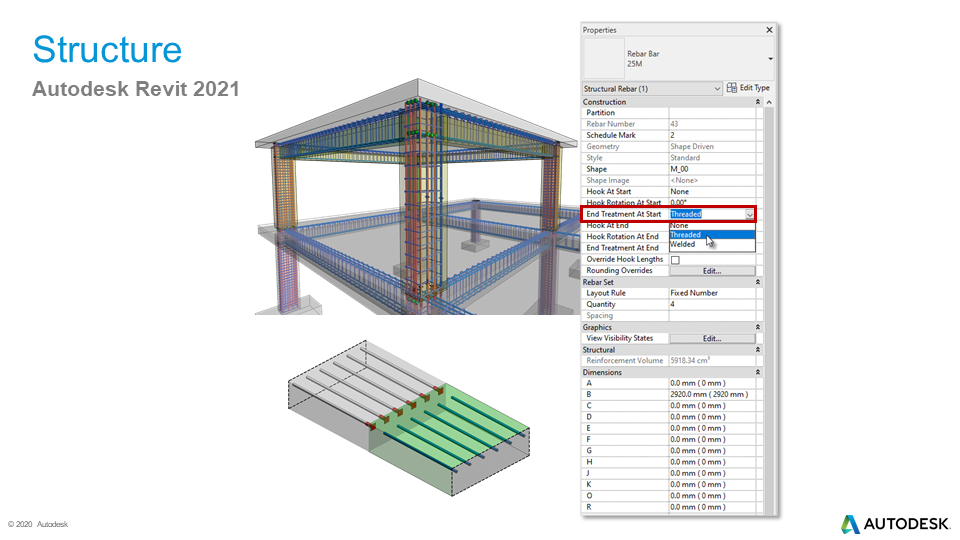

3. ปรับเลือกการจัดการบริเวณปลายของเหล็กเสริมได้
- ปรับเพิ่ม End Treatment Parameters
- เพิ่ม End Treatment At Start และ End Treatment At End
- สามารถเลือกตั้งให้เป็น Treated , Welded หรือ ไม่มีเลยก็ได้ - การสร้าง Rebar Model ที่มีความเที่ยงตรงสูงสําหรับการผลิต

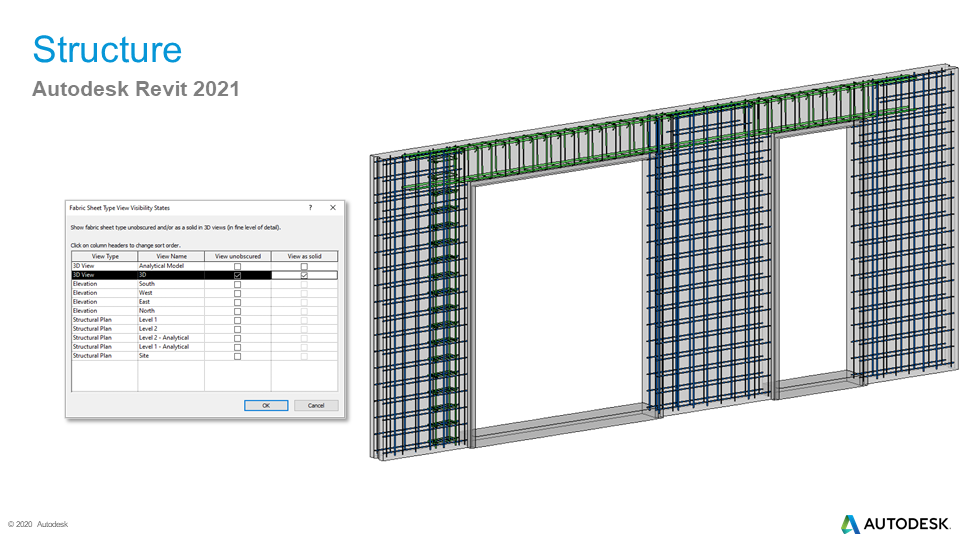

4. ปรับการแสดงผลของ Fabric Sheets ในมุมมมอง 3 มิติ พัฒนาประสิทธิภาพการแสดงผลของ Fabric Sheet ให้เสมือนจริงได้รวดเร็วขึ้น
- สามารถตั้งค่าการแสดงผลเหล็กเสริมwire fabrics ในมุมมอง 3D ให้แสดงผลเป็น Solid หรือ Unobscured
- เมื่อปรับการแสดงผลเป็นรูปแบบ 3 มิติตามขนาดเหล็กจริงได้ทำให้การตรวจสอบโมเดลในการ Clash Check สมบูรณ์มากยิ่งขึ้น

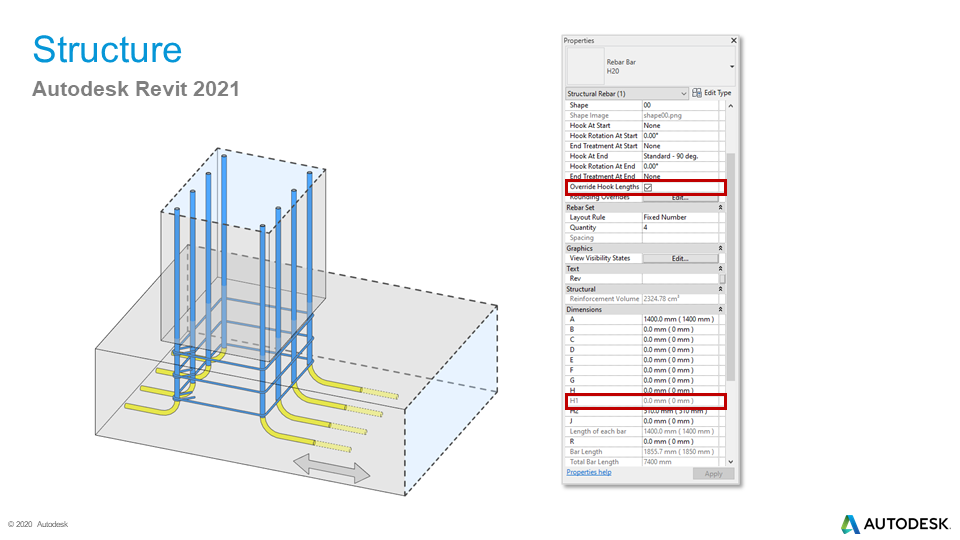

5. ปรับตั้งค่า ระยะงอขอ (Hook Length) ได้อย่างอิสระมากขึ้น ปรับแต่งระยะงอขอของเหล็กเส้นได้อย่างง่ายดาย
- ปรับแต่งรูปแบบของระยะงอขอได้รวดเร็วขึ้นตามความต้องการของผู้ออกแบบ
- เลือกปรับระยะความยาวระยะงอขอของเหล็กเส้นได้
- สามารถกำหนดค่าระยะงอได้จาก Instance Parameters ในกลุ่ม Dimension ที่ระบบสร้างไว้ได้ทันที

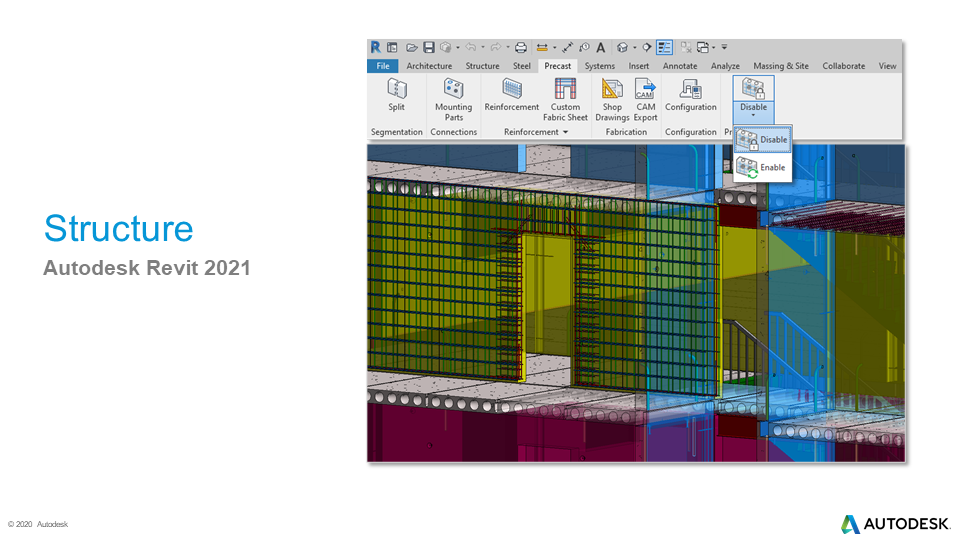

6. เพิ่มชุดคำสั่ง Precast Automation เข้ามาใน Revit 2021 ความสามารถในการสร้างชิ้นงาน Precast ที่มีประสิทธิภาพจะถูกนำเข้ามาใน Revit 2021
- ประยุกต์ใช้ได้กับ Revit ทุกภาษา
- ปรับให้สามารถใช้งานได้สะดวกและรวดเร็วขึ้น
- ชุดคำสั่งนี้จะมีผลกับโมเดลที่เป็น Precast Assemblies เท่านั้น

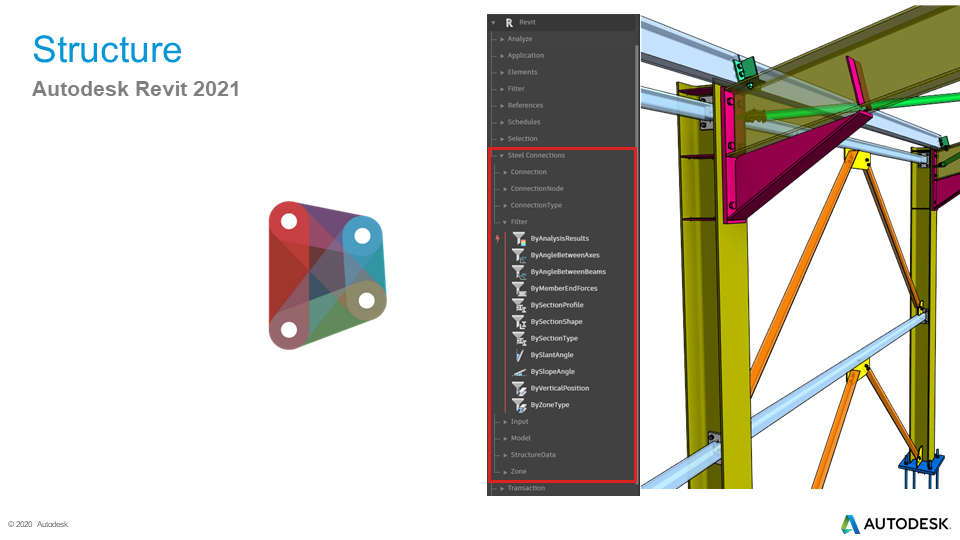

7. Dynamo nodes สำหรับการสร้างรอยต่อโครงสร้างเหล็กถูกนำมาติดตั้งใน Revit 2021
- เพิ่ม Nodes ใหม่สำหรับการสร้างรอยต่อโคงสร้างเหล็กใน Dynamo for Revit
- มีรูปภาพเล็กๆแสดงในทุก nodes
- เพิ่มการแสดงตัวอย่าง scripts

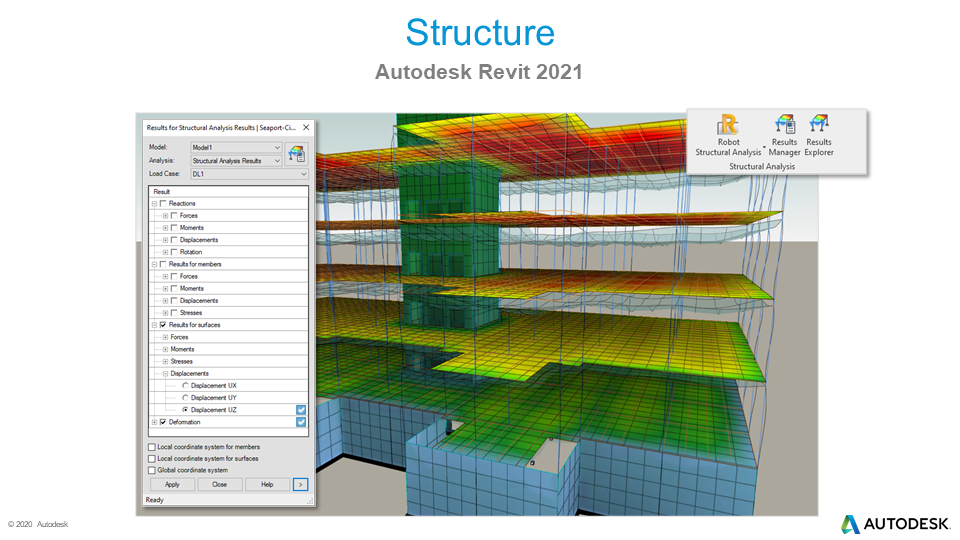

8. ปรับเพิ่มการแสดงผลการวิเคราะห์โครงสร้างบน Revit ได้
- คำสั่ง Results Manager และ Results Exploration จะถูกนำมาติดตั้งพร้อมกับ Revit หลังจากทำการ Update แล้ว
- จัดการและแสดงผลการวิเคราะห์ใน Revit ได้โดยตรง
- ปรับตั้งค่าให้สามารถใช้งานได้ง่ายขึ้น

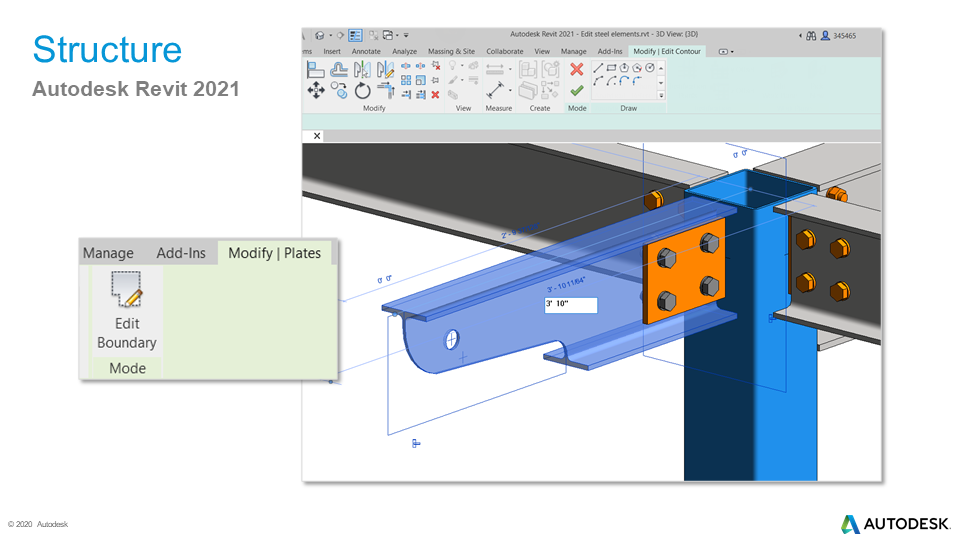

9. ปรับปรุงคำสั่งที่ใช้ในการแก้ไขชิ้นส่วนโครงสร้างเหล็ก
- เพิ่มคำสั่งที่ใช้ในการแก้ไขขอบเขตรูปร่างของชิ้นส่วนโครงสร้างเหล็ก
- ชิ้นส่วนโครงสร้างเหล็กที่แก้ไขได้ เช่น
- แผ่นเหล็ก(Steel plates)
- การสร้าง Contour cuts บน beams หรือ plates
- โมเดลกลุ่ม Fabrication เช่น Bolts, anchors, shear studs และ holes เป็นต้น

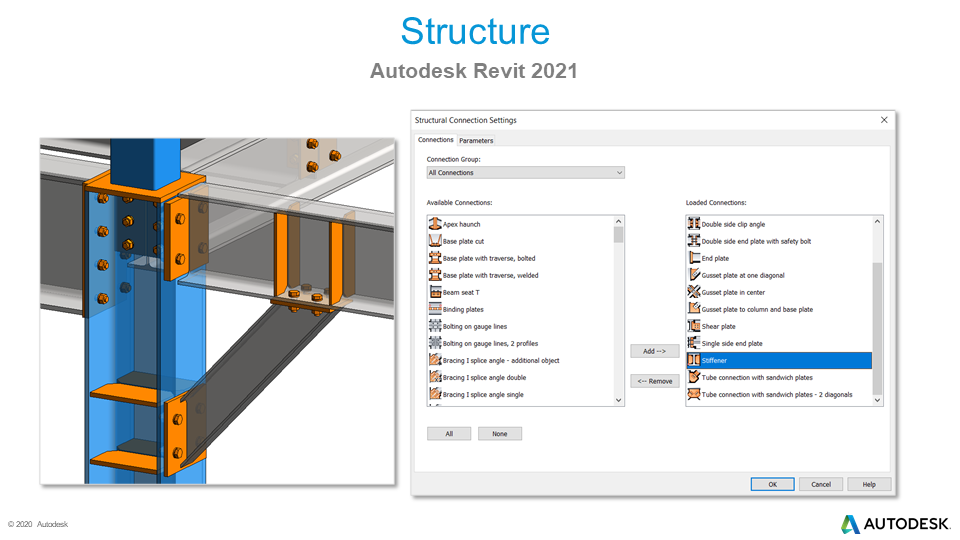

10. สร้าง Stiffener ให้กับ เสา และคานโครงสร้างเหล็ก
- เพิ่มความสามารถในการสร้าง Stiffener ให้กับ เสา และคานโครงสร้างเหล็ก ในชุดคำสั่ง Steel Connection
- เพิ่ม Parameter ให้กับ ชุดรอยต่อ Stiffener
- เลือกจุด Snap บนโมเดลได้ง่ายขึ้น
- สามารถทำการ moved, aligned หรือcopy ตามแนวของคาน หรือ ปรับแก้ไขตามขนาดคาน

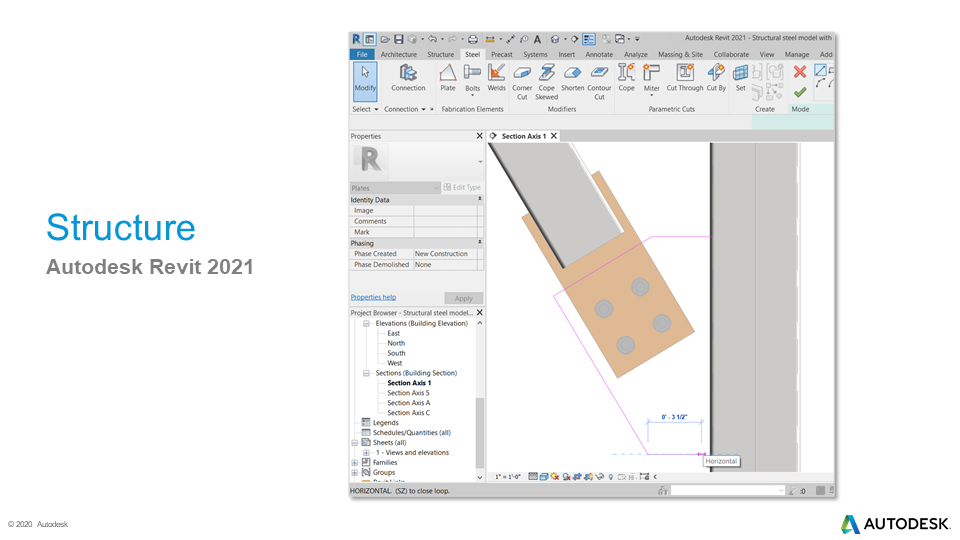

11. สร้างโมเดลในกลุ่ม Steel Elements ได้ในมุมมองแนวดิ่ง ได้ทั้งในมุมมอง 2 มิติและ 3 มิติ
- สามารถสร้างโมเดลในกลุ่มคำสั่ง Steel ได้ทั้งในมุมมอง 2 มิติและ 3 มิติ เช่น ในมุมมองรูปตัด(sections) และรูปด้าน(elevations)
- โมเดลในกลุ่มคำสั่ง Steel เช่น:
- แผ่นเหล็ก ( Plates)
- การสร้างContour cuts บน คานและแผ่นเหล็ก
- โมเดลกลุ่ม Fabrication เช่น Bolts, anchors, shear studs และ holes เป็นต้น

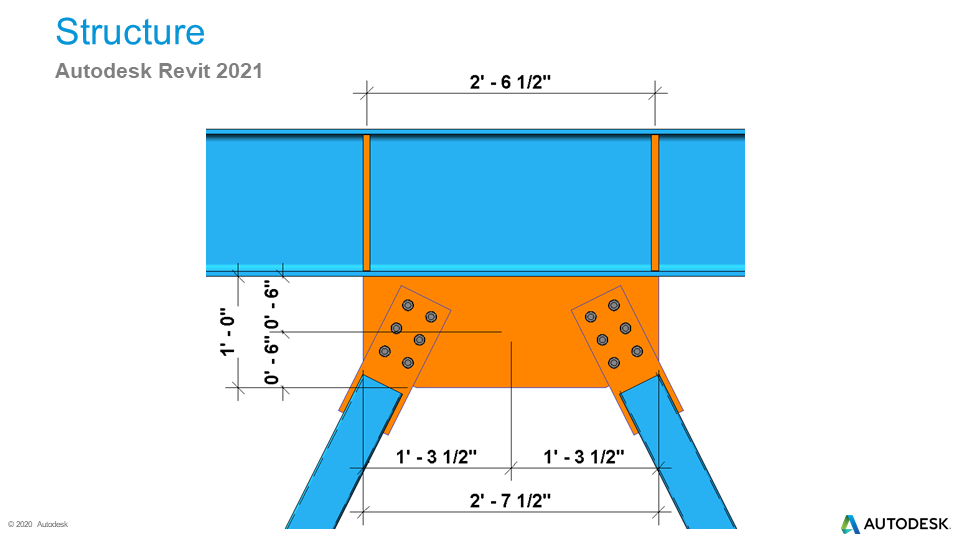

12. Dimensions Snapping to Steel Plates
- ปรับเพิ่มความสามารถของการสร้าง Dimension ให้สามารถวัดระยะจากจุดกึ่งกลางของ Steel Plate ได้ทั้งด้านหน้าและด้านข้าง
