แก้ไข STL. File ง่ายๆ ด้วย Fusion 360
หลายๆท่านที่ใช้งาน เครื่องพิมพ์สามมิติ หรือ 3D Printer คงเคยประสบปัญหาการ โหลด ไฟล์ STL จากเว็บไซต์ฟรีดาวน์โหลด แล้วใช้งานจริงไม้ได้ รู หรือช่อง ในการประกอบ มีขนาดไม่พอดีกับชิ้นงานของเรา วันนี้เราจะมาเสนอวิธีการแก้ไข Model File STL ด้วย Fusion 360

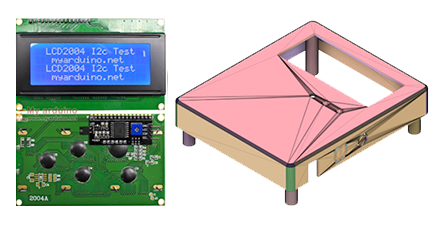

ตัวอย่างที่เรานำมาเสนอในบทความนี้ เป็น กล่องใส่บอร์ด Arduino ที่ดาวน์โหลดจาก เว็บ Grab cad ซึ่งเมื่อพิมพ์ 3D Printer ออกมาแล้วพบว่า บริเวณจอแสดงผมเล็ก กว่า บอร์ด Arduino เราสามารถใช้ Fusion 360 แก้ไขได้ดังนี้

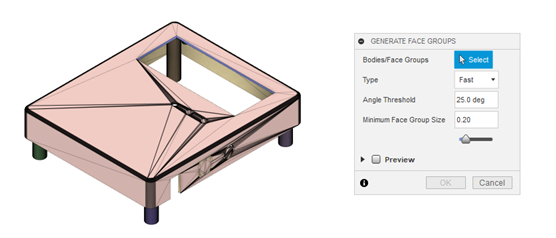

เมื่อเราเปิด File STL. จำพบว่า Model ที่แสดงนั้น เป็น ไฟล์ Mesh ซึ่งไม่สามารถทำการแก้ไขรูปร่างหรือขนาดใดๆได้ แต่ใน Fusion 360 สามารถ แปลง ไฟล์ Mesh กลับมาเป็น Solid ได้ โดยใช้คำสั่ง Generate Face Group โปรแกรมจะทำการจับกลุ่ม พื้นผิวที่อยู่ในระนาบเดียวกัน จากนั้นตรวจสอบความถูกต้องของ Mesh File

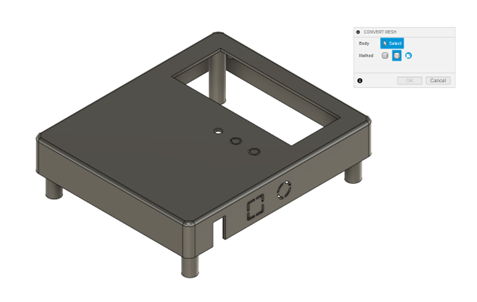

จากนั้นใช้คำสั่ง Convert Mesh โปรแกรมจะทำการประมวลผล ไฟล์ Mesh เป็น Bodie ซึ่งสามารถ แก้ไขรูปร่างหรือรูต่างๆได้ ในบทความนี้ต้องการแก้ไข บริเวณหน้าจอ เพิ่มความกว้างของจอแสดงผล จากเดิม 980 mm. เป็น 1000 mm.

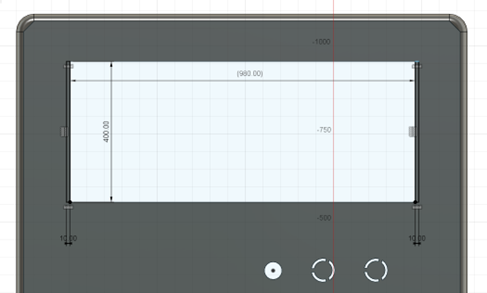

ทำการ Sketch ลงบนระนาบ ด้านบนของชิ้นงาน จากนั้น สร้างสี่เหลี่ยมโดยอิงจาก ขอบจอด้านซ้ายและด้านขวาด้วยความกว้าง 10x400 ทั้งสองด้าน จากนั้น Finish Sketch และ Extrude เพียงเท่านี้เราจะสามารถแก้ไข ไฟล์ Mesh ก่อนนำไป Print 3D ได้อย่างง่ายดาย ทั้งนี้เรายังสามารถ แก้ไข Model ด้วยคำสั่งต่างๆ เสมือนการ ขึ้นรูป 3D Model ปกติได้อีกด้วย
หวังว่าทุกท่านจะได้รับประโยชน์จากบทความนี้ สุดท้ายนี้ทุกท่านสามารถติดตามบทความดีๆ มีประโยชน์แบบนี้ ได้ทางเว็บไซต์ของ Synergysoft.co.th
