What's New Inventor 2022 : ส่งออกงานไปยัง Revit [Export to Revit (.RVT)]

ในบทความนี้จะมาพูดถึงการทำงานร่วมกันระหว่าง Inventor 2022 กับ Revit 2022 ครับ ว่ามีส่วนไหนพัฒนาขึ้นมาเพื่อช่วยในทุกท่านทำงานได้สะดวกและง่ายขึ้น ซึ่งต้องบอกก่อนว่าเป็นเวลาหลายปีแล้วที่เราสามารถส่งออกไฟล์ตระกูล Revit (.RFA) ได้โดยตรงจาก Inventor และส่วนใหญ่ก็คือ Revit families ถ้านึกภาพไม่ออกให้ลองนึกถึงสิ่งของที่อยู่ในสิ่งปลูกสร้าง เช่น สวิตช์ไฟ เฟอร์นิเจอร์ เครื่องปรับอากาศ และก๊อกน้ำ เป็นต้น แต่ใน Inventor 2022 เราขอแนะนำฟังก์ชันการทำงานใหม่ที่ช่วยให้สามารถส่งออก Revit project (.RVT) ได้โดยตรงจาก Inventor

เพื่อเอาไปใช้งานต่อไม่ว่าจะเป็นการตรวจเช็คว่าอุปกรณ์หรือเครื่องจักรที่ถูกสร้างโดย Inventor 2022 วางถูกต้องตามตำแหน่งหรือไม่และเมื่อวางไปแล้วมีการไปชนกับโครงสร้างหรืออุปกรณ์อื่นๆ ที่อยู่ใน Revit 2022 หรือไม่ ทำให้ลดการผิดพลาดอันเนื่องจากการออกแบบระหว่าง  2 โปรแกรมลงไปได้อย่างมากเลยครับ

ในเวอร์ชันก่อนหน้านี้ Inventor 2021

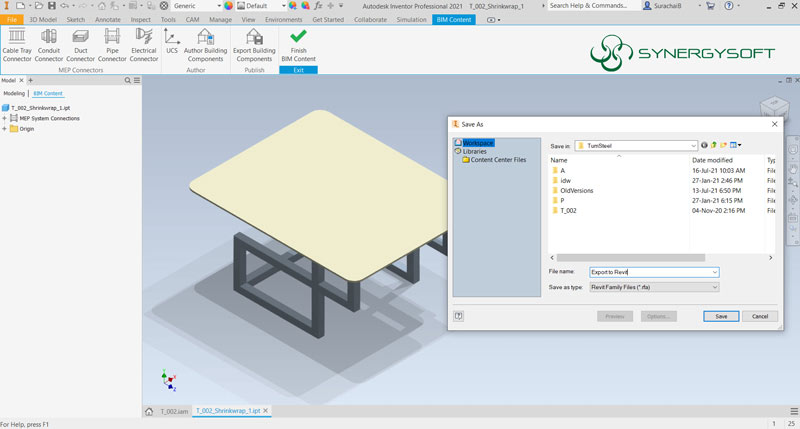

ใน Inventor 2021 อย่างที่กล่าวไปข้างต้นนี้ว่าสามารถส่งออกไฟล์ตระกูล Revit (.RFA) ได้โดยตรงจาก Inventor แต่เมื่อใดเราอยากแก้ไขชิ้นงานที่ส่งออกไปแล้ว Inventor จะไม่สามารถเปิดไฟล์ Revit (.RFA) ได้ ซึ่งต้องทำการเปิดไฟล์ต้นทางใน Inventor 2021 เพื่อแก้ไขแล้วจึงส่งออกเป็นไฟล์ Revit (.RFA) อีกครั้ง

เวอร์ชันใหม่ใน Inventor 2022

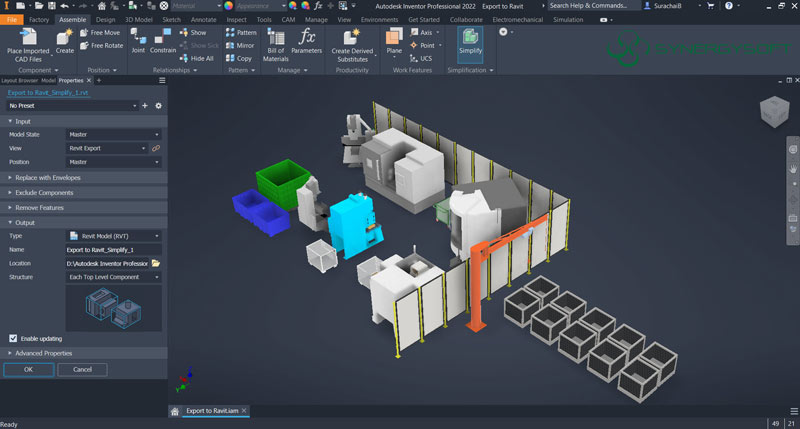

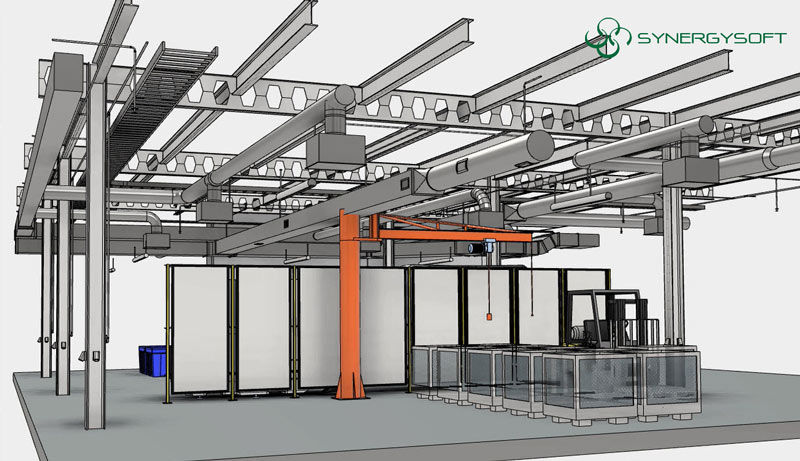

ปัจจุบัน Inventor 2022 เพิ่มฟังก์ชันการทำงานใหม่ที่ช่วยให้สามารถส่งออก Revit project (.RVT) ได้โดยตรงจาก Inventor 2022 เพื่อเอาไปใช้งานต่อใน Revit 2022 ได้และ Inventor สามารถเปิดไฟล์ Revit project (.RVT) เพื่อทำการแก้ไขได้เลย สะดวกมากๆ ครับ ทำให้การตรวจเช็คว่าอุปกรณ์หรือเครื่องจักรมีการชนกันหรือไม่ได้ง่าย และสามารถแก้ไขก่อนที่จะไปผลิตจริง

วิธีการใช้งานส่งออกงานไปยัง Revit [Export to Revit (.RVT)]

ก่อนที่จะทำการส่งออกงานไปยัง Revit นั้นเราต้องวางอุปกรณ์หรือเครื่องจักรให้ตรงตามตำแหน่งเสียก่อนครับจากนั้นในไปที่แถบ Assemble แล้วทำตามขั้นตอนต่อไปนี้ครับ

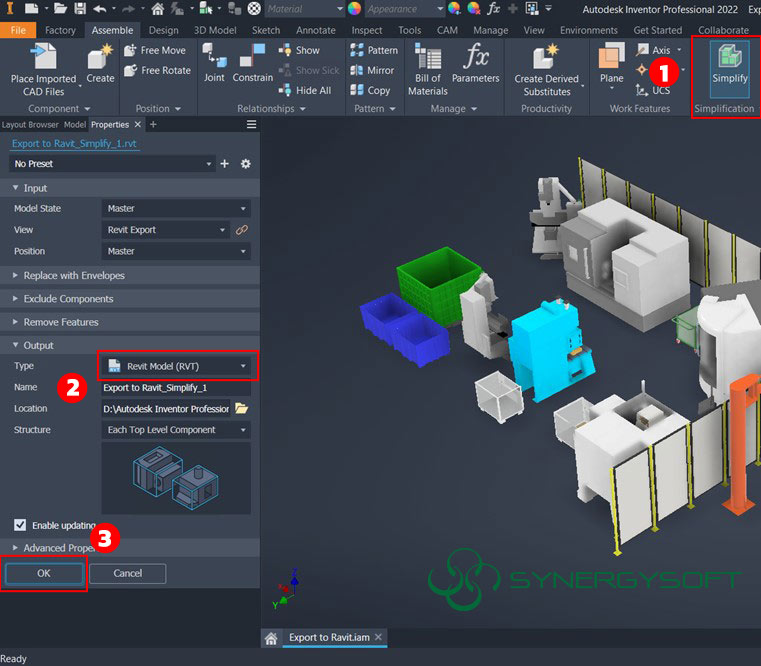

1. เลือกคำสั่ง Simplify
2. ให้เราตั้งค่าในส่วนต่างๆ ตามที่ต้องการ จากนั้นเลือก Output เป็น Revit Model (RVT)
3. กด OK แล้วรอให้โปรแกรมประมวลผลจะได้ไฟล์ Revit (.RVT)

(ความช้าเร็วจะขึ้นอยู่กับชิ้นส่วนที่ต้องการ ถ้ามีเยอะจะใช้เวลาในการประมวลผลนานครับ)

บทสรุป

ข้อดี: สะดวกมากเมื่อมีการทำงานร่วมกันระหว่าง Inventor 2022 กับ Revit 2022

ข้อควรระวัง: ควรมั่นใจว่าได้ใช้ Revit 2022 หรือไม่เนื่องจากเวอร์ชันต่ำกว่าไม่สามารถเปิดไฟล์ที่ได้ทำมาจาก Inventor 2022 ได้

สุดท้ายนี้ก็หวังว่าการส่งออกงานไปยัง Revit [Export to Revit (.RVT)] จะเป็นประโยชน์ในการทำงานที่มีการใช้งานร่วมกันกับ Revit นะครับ และหวังว่าจะช่วยลดความผิดพลาดจากการออกแบบลงไปได้ครับ
