Making Parametric Models in Fusion360
Autodesk Fusion 360 นั้นมีการเก็บค่าตัวแปรต่างในแต่ละ Feature เป็นรูปแบบของฟังชั่นทางคณิตศาตร์ ดังนั้นการเปลี่ยนแปลง แก้ไขวัตถุ (geometry) เป็นเรื่องที่สะดวกมาก ถึงแม้ว่าคุณจะไม่เคยใช้ Autodesk Fusion 360 มาก่อน

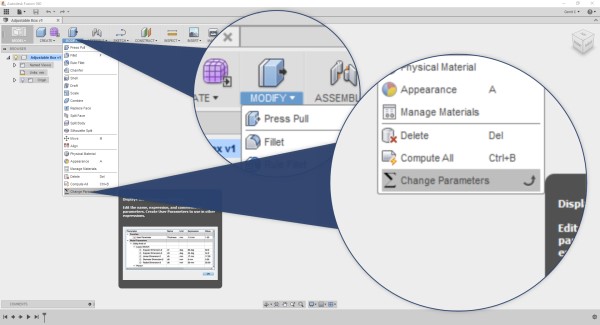

แต่เครื่องมือในการออกแบบของ Autodesk นี้จะช่วยคุณให้การสร้างแบบจำลอง 3 มิตินั้นออกมาอย่างยอดเยี่ยม เข้าถึงข้อมูลได้อย่างรวดเร็วในเวลาเพียงไม่กี่นาที ในขณะที่คุณกำลังสร้างแบบจำลอง ในทุกๆ Dimension ของโมเดลจะถูกเก็บเป็นค่าพารามิเตอร์ ทำหน้าที่เก็บค่าตัวแปรต่างๆ สามารถกำหนดรูปแบบของตัวแปรได้หลายประเภท นอกจากนี้ยังสามารถเพิ่มพารามิเตอร์ของคุณเองเข้าไป ช่วยสร้างแบบจำลองโมเดลได้อีกด้วย

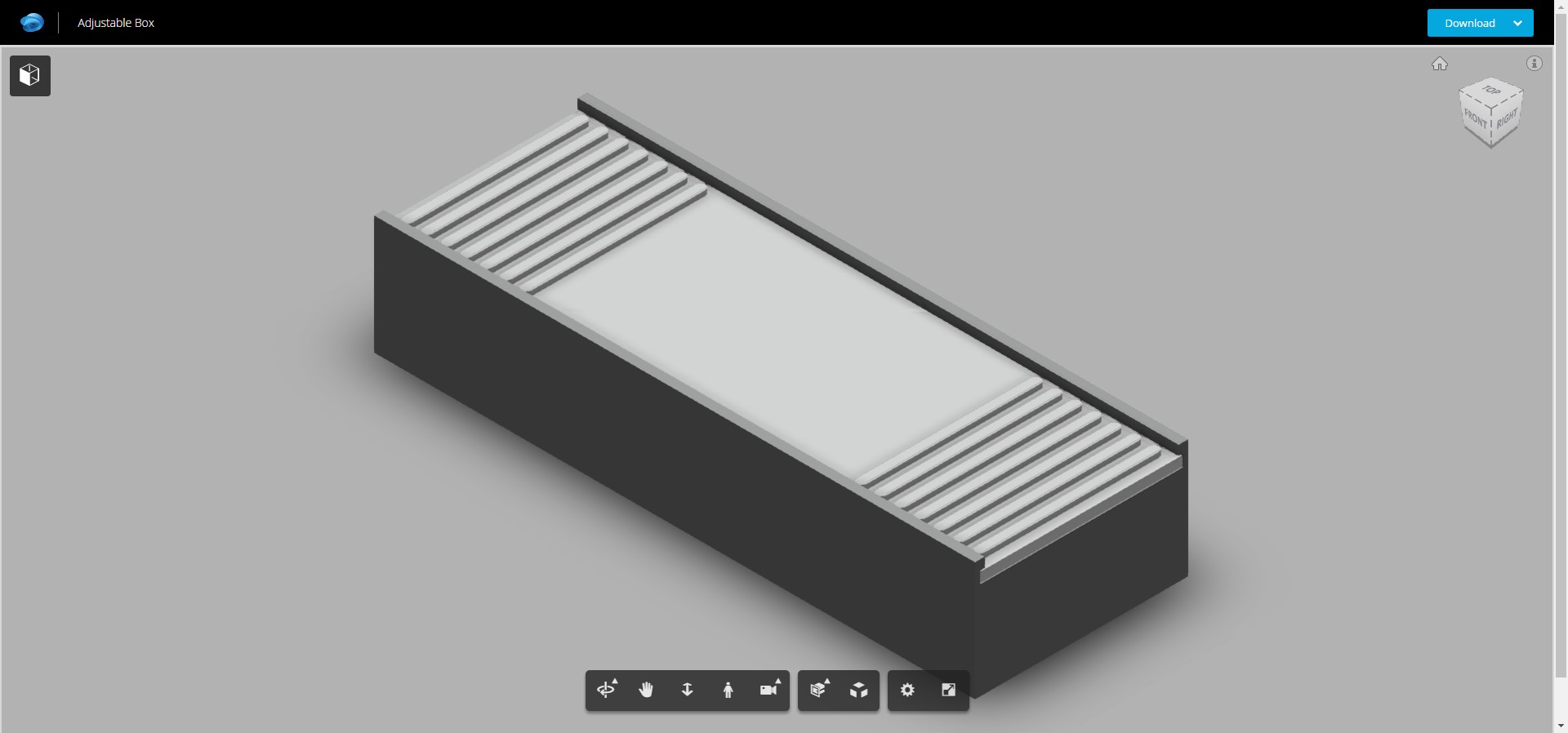

สำหรับบทความนี้ ทางเราได้สร้างตัวอย่าง 3D Model (http://a360.co/1WIwTxb) สามารถที่จะดาวน์โหลดมาดูวีธีการ (Step-by-Step) ในการใช้พารามิเตอร์ขึ้นรูปโมเดล สามารถที่จะย้อนดูประวัติการขึ้นรูปย้อนหลัง สามารถกดปุ่ม Slider ดูวิธีการขึ้นรูปย้อนหลังได้หน้าต่างของ Fusion 360 สามารถที่จะคลิกขวาเลือก “Edit Sketch” หรือ“Edit Feature” เพื่อแก้ไขโมเดลได้

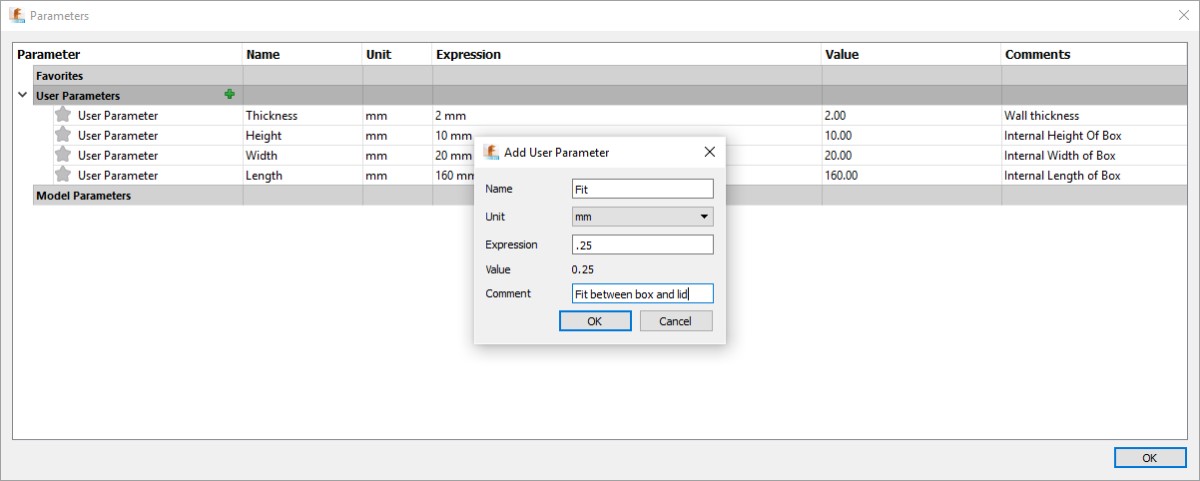

ก่อนที่จะเริ่มเขียน Model ให้เราพิจารณาก่อนว่า จะใช้พารามิเตอร์ใดบ้างในการเขียนให้น้อยที่สุด ดังนั้นจึงขอกำหนด 5 ตัวแปรดังนี้
- ความยาว : กำหนดความยาวด้านในกล่อง โดยในส่วนของความยาวด้านนอกให้โปรแกรมคำนวณให้
- ความกว้าง : กำหนดความกว้างด้านในกล่อง
- ความสูง : กำหนดความสูงด้านในกล่อง
- ความหนา : กำหนดความหนาเท่ากับ Rib
- Tolerance : กำหนดให้เท่ากับ 2.5 มม.

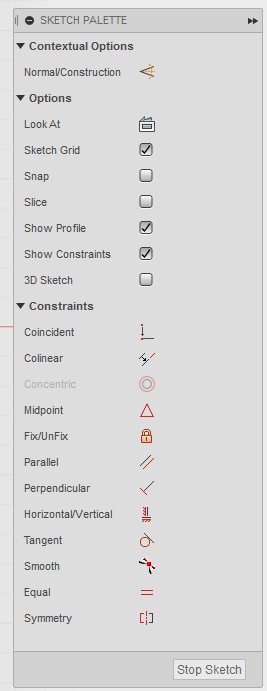

เมื่อมีการเขียนโมเดล 3 มิติ ด้วยโปรแกม CAD ใดๆ การใช้โปรแกรมสมัยใหม่ สิ่งที่สำคัญที่สุดคือ เราต้องจำไว้ว่ามันไม่ใช่ของจริงมันคือแบบจำลอง (graphical programming) สำหรับมือใหม่ข้อผิดพลาดที่พบบ่อยคือเรื่องของ Dimension และ constrain เช่น เส้นตรง A ขนานกับเส้นตรง B หรือ วงกลม A สัมผัสกับเส้นตรง B การใช้ constrain ช่วยในการเขียนแบบจะช่วยให้การแก้ไข Sketch ถูกต้องและรวดเร็วยิ่งขึ้น
เคล็ดลับสำหรับการ Sketch
- Autodesk Fusion 360 มี Hot key ที่สามารถเข้าถึงคำสั่งได้อย่างรวดเร็ว เช่น Q = Cut/Extrude (push/pull) , D = เส้นบอกขนาด (dimension) , C = circle (วงกลม), L = line (เส้นตรง), และ P = Project (โปรเจค)
- ตรวจสอบซ้ำสำหรับ constrain
- การตั้งชื่อ พารามิเตอร์ เช่น “Thickness” กับ “thickness” ไม่เหมือนกัน ตัวพิมเล็ก พิมใหญ่ มีผลกับการประมวลผลโมเดล

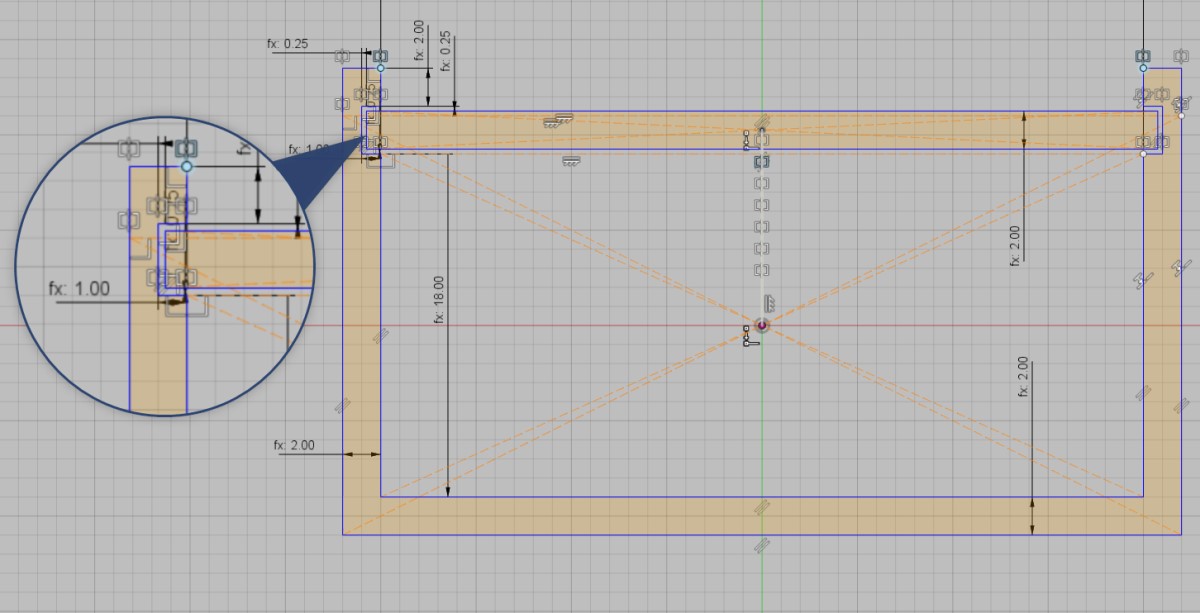

- สามารถที่จะ Sketch กล่องและฝา โดยกำหนดความสัมพันธ์เชื่อมโยงกัน และสามารถ extrude ออกมาแยก Bodies กันได้

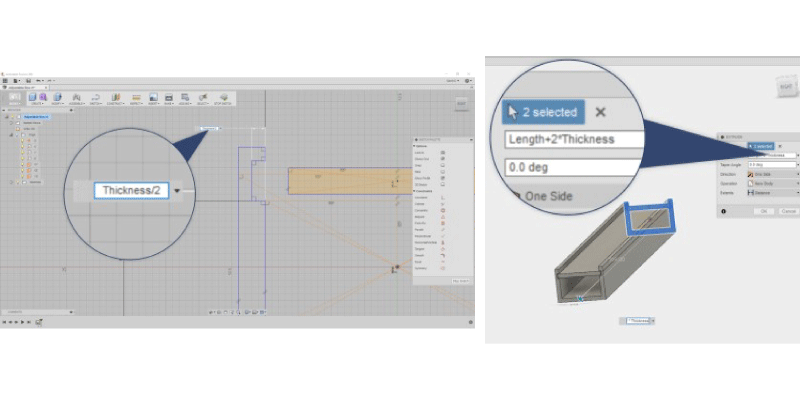

เมื่อแบบร่าง Sketch เสร็จแล้ว เลือกที่ Sketch Profile ของฝาและกล่อง Extrude จะเห็นได้ว่าการใช้ พารามิเตอร์จะเชื่อมโยงข้อมูลเร็วกว่าการใส่ข้อมูล Dimension

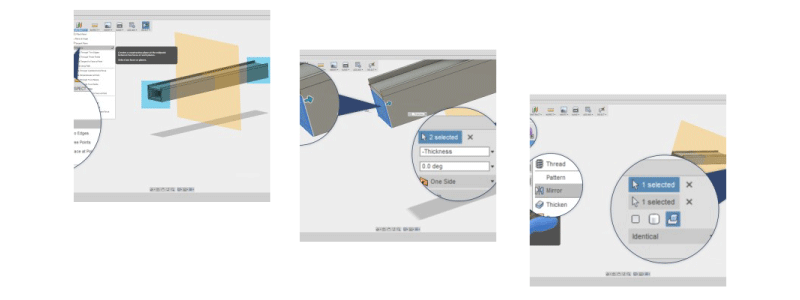

ตอนนี้ทำการ Extrude ฝากล่องได้แล้ว 1 ด้าน ส่วนปลายอีกด้าน สามารถกำหนด Plane กลาง เพื่อทำการ Mirror ได้

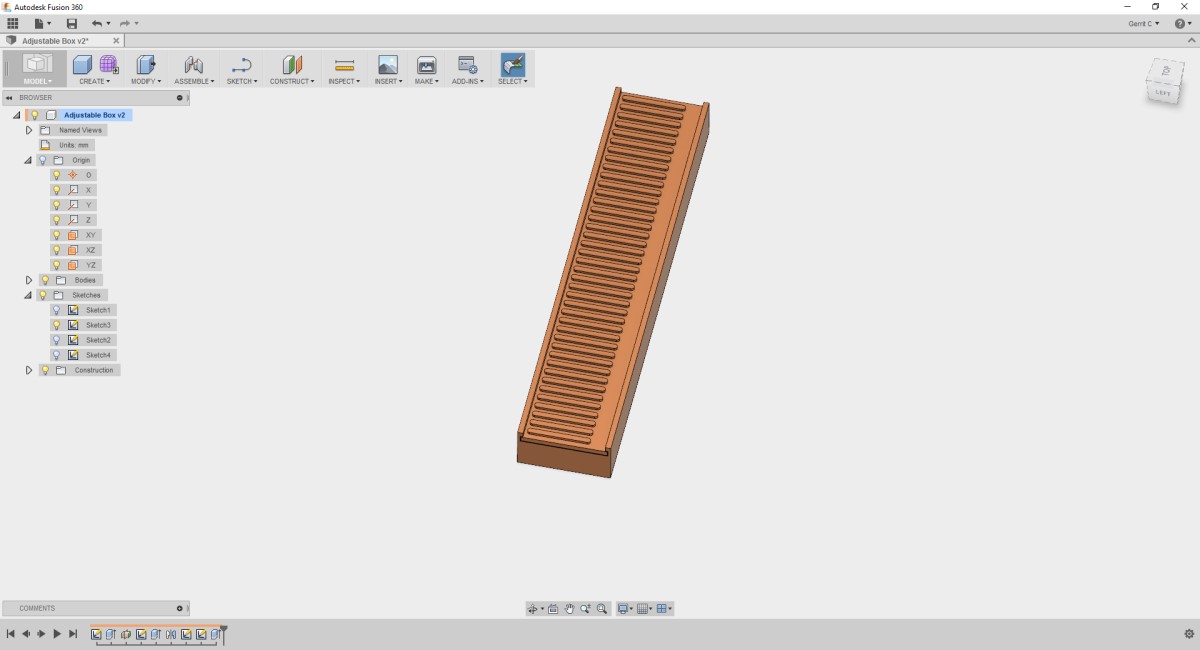

ต่อไปเป็นการตกแต่งชิ้นส่วน ฝา โดยใช้ Slot Tool เพื่อทำขอบ ขึ้นมา ตามรูป ถึงเวลาที่จะต้องทดสอบไฟล์โดยการเปลี่ยนขนาด (Parameter) ปรากฏว่า เกิด Error ขึ้น เนื่องจาก ตอนที่เขียน Slot ไม่ได้ constrain midpoint ของ slot กับ midpoint Constrain lid ทำการใส่ coincident constraint

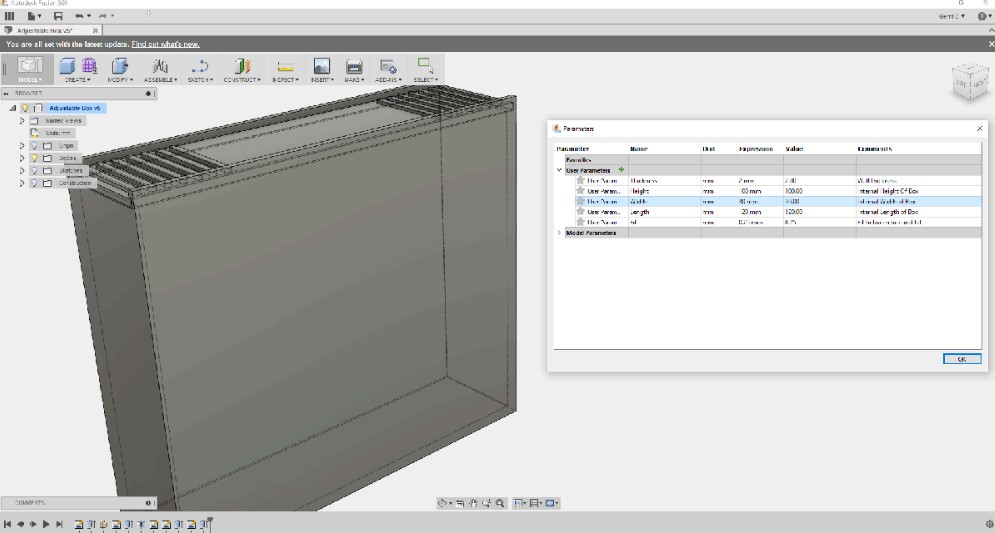

หลังจากแก้ไข แล้วทำการเปลี่ยนค่า Parameter อีกครั้ง มันใช้ได้ การผูกความสัมพันธ์ในแต่ละตัวแปรถูกต้อง และยังสามารถ ส่งออกเป็น STL File เพื่อทำการ Print 3D ได้อีกด้วย
