Model Based Definition ด้วย Autodesk Inventor
Model Based Definition คือกระบวนการในการเพิ่มข้อมูล คำสั่ง การระบุเพิ่มเติม ข้อมูลที่จำเป็นทั้งหมดลงในแบบจำลอง 3 มิติโดยตรง ในรูปแบบของ 3D Model ข้อมูลนี้จะถูกส่งโดยตรงไปยังกระบวนการประกอบและผลิต เนื่องจากขั้นตอนนี้จะช่วยลดขั้นตอนการจัดทำแบบร่างทั้งหมด จึงมีประสิทธิภาพมากกว่าเวิร์กโฟลว์แบบ "paper-based" แบบดั้งเดิม
Going Beyond Paperless
หลายๆคนอาจนึกถึง "โครงการไร้กระดาษ" ซึ่งดำเนินการโดยองค์กรต่างๆหลายองค์กร ในช่วงปีแรก ๆ ของยุคการผลิตแบบดิจิตอล จากแนวคิดที่ว่ามีรูปแบบดิจิทัล 2D ที่เชื่อถือได้เช่น PDF และ DWF การพิมพ์ลงบนกระดาษ ด้วยรูปแบบและข้อจำกัดต่างๆ แบบสั่งงานแบบไม่ต้องใช้กระดาษจึงเกิดขึ้น ด้วยความสามารถที่เหนือกว่า ช่วยลดขั้นตอนการจัดทำเอกสารแบบ ขณะนี้สามารถใช้แท็บเล็ตพกพาแบบเดียวกันเพื่อดู Drawing 2D ได้เพื่อแสดงแบบจำลอง 3 มิติเต็มรูปแบบพร้อมด้วยพิกัดความเผื่อและขั้นตอนการประกอบ
Model Based Definition for Parts and Assemblies

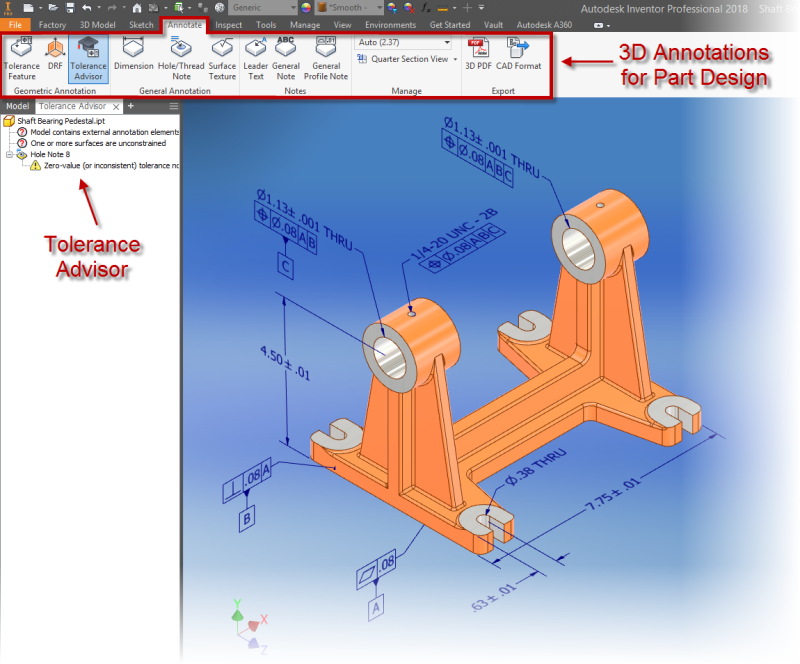

ด้วยการเปิดตัว Autodesk Inventor 2018.1 ตอนนี้เรามีความสามารถในการเพิ่มคำอธิบายการประกอบแบบ 3D ให้กับชิ้นส่วนและชุดประกอบได้โดยวางข้อมูลการผลิตผลิตภัณฑ์ไว้ในรูปแบบ 3 มิติโดยตรง คำสั่งสำหรับการเพิ่มข้อมูลนี้จะอยู่ในแถบคำสั่งมีอยู่ในโปรแกรมทำให้การอธิบาย ขยายความแบบสมบูรณ์ยิ่งขึ้น ด้วยการบอกขนาดลงบน 3D Model , Tolerancing และ Tolerance Advisor สามารถช่วยคุณในการตรวจสอบ GD & T ได้อย่างสมบูรณ์ เมื่อมีการใส่ข้อมูลลงไปจะมีข้อความที่ให้ข้อมูลหรือคำเตือนเกี่ยวกับปัญหาที่อาจเกิดขึ้นในหน้าต่างเบราว์เซอร์ Tolerance Advisor เพื่อแจ้งเตือน

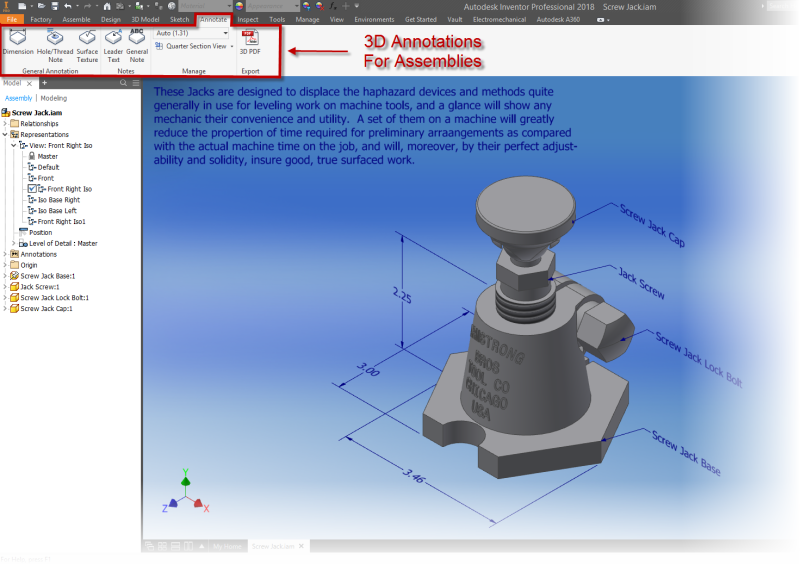

Inventor 2018.1 ลูกค้าที่อยู่ใน subscription สามารถใช้ 3D annotations ทั้งใน Part และ Assemblyแอสเซมบลี รวมถึงหลากหลายคำสั่งเช่น Dimensions, Hole Notes, Surface Texture, Leaders, and General Notes
Organizing your 3D Annotations with Design Views

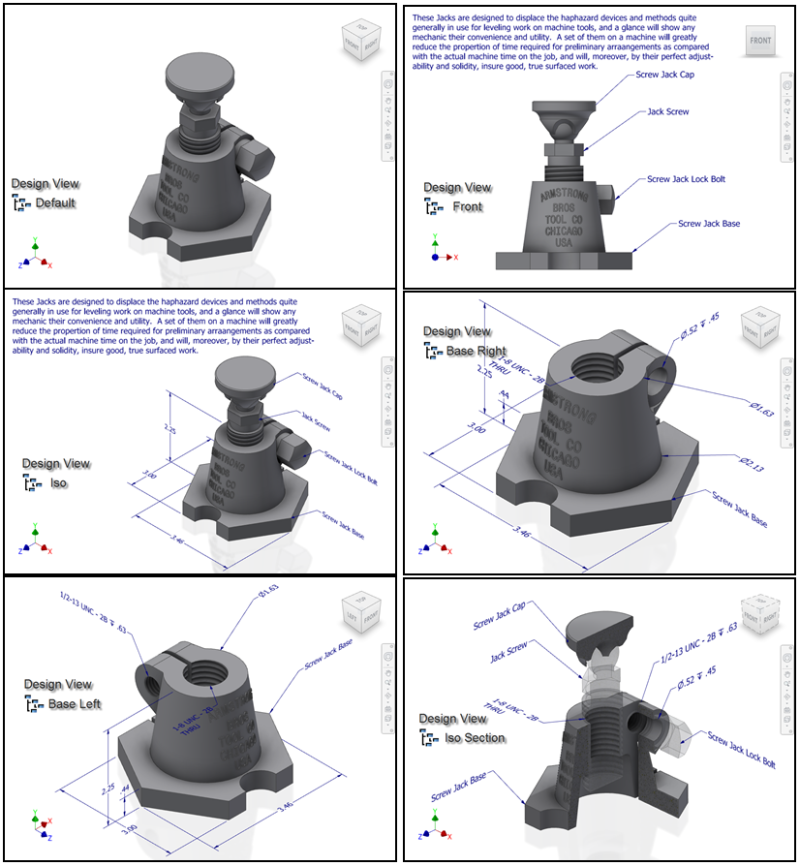

3D Annotations ที่เพิ่มลงในโมเดลของจะถูกจัดเก็บไว้ทั้งหมดใน Annotations folder ซึ่งจะอยู่ในเบราเซอร์ ปกติแล้วคจะสร้างมุมมองการออกแบบเฉพาะสำหรับมุมมองแบบ Front, Top, Right และ Isometric 3D Annotations จะปรากฏในมุมมองการออกแบบแต่ละรูปแบบโดยอัตโนมัติและสามารถซ่อนได้ มุมมองออกแบบแต่ละมุมมองจะจดจำสถานะการมองเห็นสำหรับ 3D Annotations ทั้งหมด นอกจากนี้ยังมีตัวเลือกในการซ่อนคำอธิบายประกอบ 3D และคำอธิบายประกอบของคอมโพเนนต์บนคำสั่ง Object Visibility ที่อยู่ในแท็บมุมมอง
Pitfalls and Considerations
เช่นเดียวกับเวิร์กโฟลว์และการออกแบบที่เกิดขึ้นใหม่ทั้งหมดอาจจะยังมีข้อบกพร่องบ้าง การเปิดตัวนิยามตามแบบใน Autodesk Inventor เริ่มต้นและมีช่องว่างที่สำคัญในการออกแบบที่จำเป็นต้องระบุ แตโดยรวมแล้วฟังก์ชันการทำงานในปัจจุบันมันเป็นขั้นตอนแรกที่ดีซึ่งมุ่งสู่เป้าหมายของการออกแบบ 3D ที่สมบูรณ์ แต่อาจจะพบข้อผิดพลาดบางประการในขั้นตอนการทำงาน และควรคำนึงถึงประเด็นเหล่านี้ก่อนที่จะนำมาใช้อย่างเต็มรูปแบบ
Pitfall #1 - Sharing your Design to Mobile Platforms

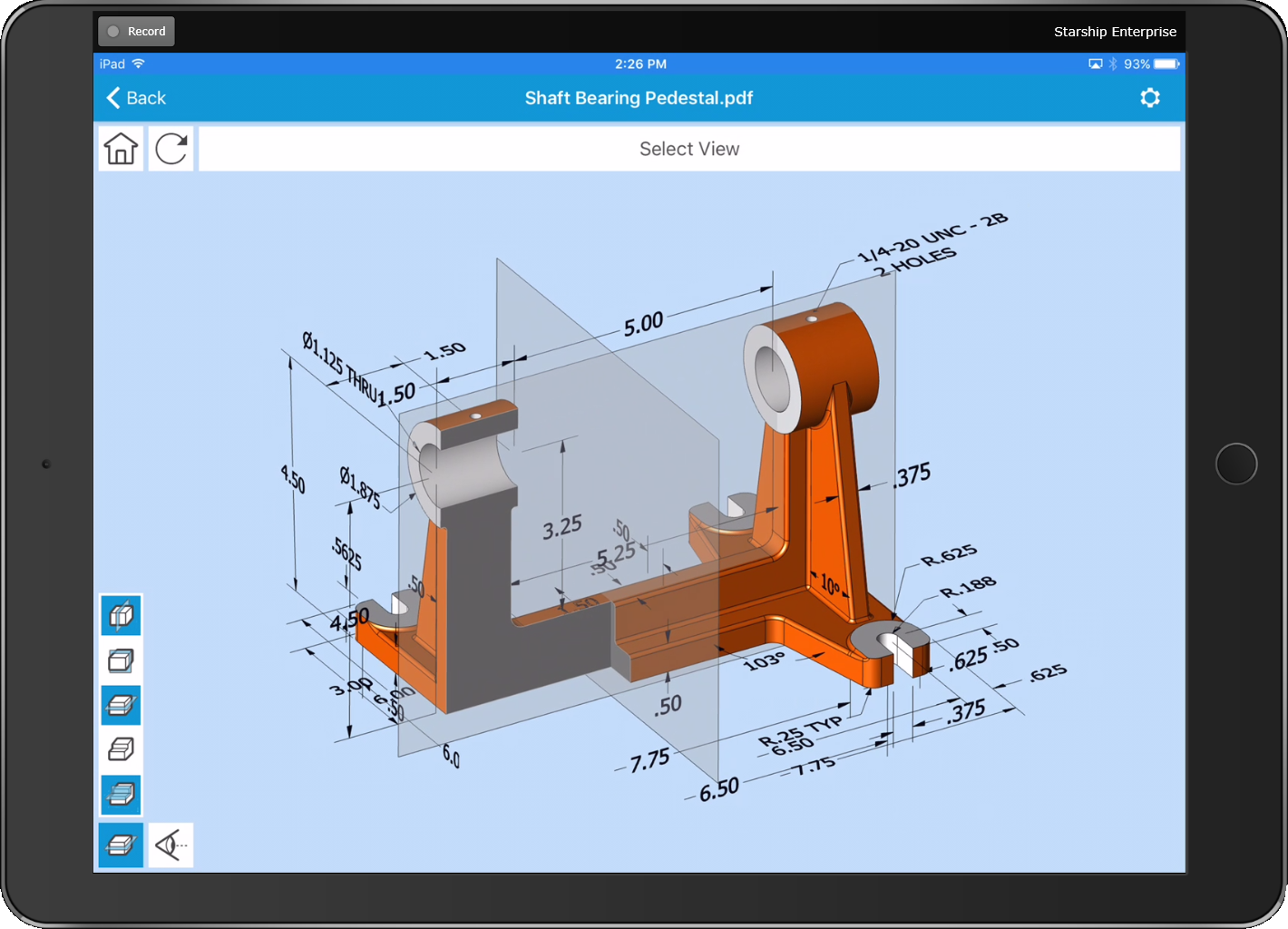

ณ จุดนี้วิธีเดียวที่สามารถสร้างความน่าเชื่อถือได้มากที่สุดในการแชร์แบบจำลอง 3 มิติ บนอุปกรณ์แบบพกพาคือการส่งออกเป็น 3D PDF ซึ่งหมายความว่าผู้ทำงานร่วมกันจะต้องติดตั้งแอปที่สนับสนุนและแสดงไฟล์ PDF แบบ 3D เป็นที่คาดการณ์ได้ว่าในที่สุด Autodesk ก็จะใช้ annotations 3D ด้วย DWF file หรือ A360 viewer แต่เมื่อถึงเวลาของบทความนี้ 3DPDF เป็นตัวเลือกเดียวที่ทำงานได้
Pitfall #2 - Missing Annotation Types
บางส่วนที่ยังไม่ครอบคลุมก็คือในส่วนของ standard dimensions, tolerances, and leader notes
- Bill of Materials / Parts List
- Balloons
- Custom Symbols
Pitfall #3 - Everything in the One File
เวิร์กโฟลว์ปัจจุบันจะแสดง 3D Annotation ทั้งหมดในไฟล์หลักหรือไฟล์ย่อย ดูเหมือนจะมีข้อได้เปรียบทางด้านองค์กร แต่ก็อาจทำให้ไฟล์ที่มีข้อมูลที่เป็นประโยชน์เสียหายจากการจัดการรูปแบบไฟล์ เนื่องจากลักษณะของการอัปเดต annotation การดูไฟล์คำอธิบายประกอบเฉพาะ เช่นไฟล์ Inventor Presentation ซึ่งเก็บข้อมูลการผลิตทั้งหมด แต่ไม่ได้ส่งผลกระทบต่อรูปแบบ 3D จริงจะดีกว่า
