การบอกขนาดแบบ Tangent Dimension Fusion 360 Tips & Tricks #56
โดยปกติเมื่อทำการบอกขนาดที่วงกลมหรือส่วนของวงกลม โปแกรมจะจับที่จุดศูนย์กลางเสมอ แต่ถ้าบางลักษณะต้องการบอกระยะจากขอบของวงกลม สามารถทำได้ดังนี้
วิธีการ

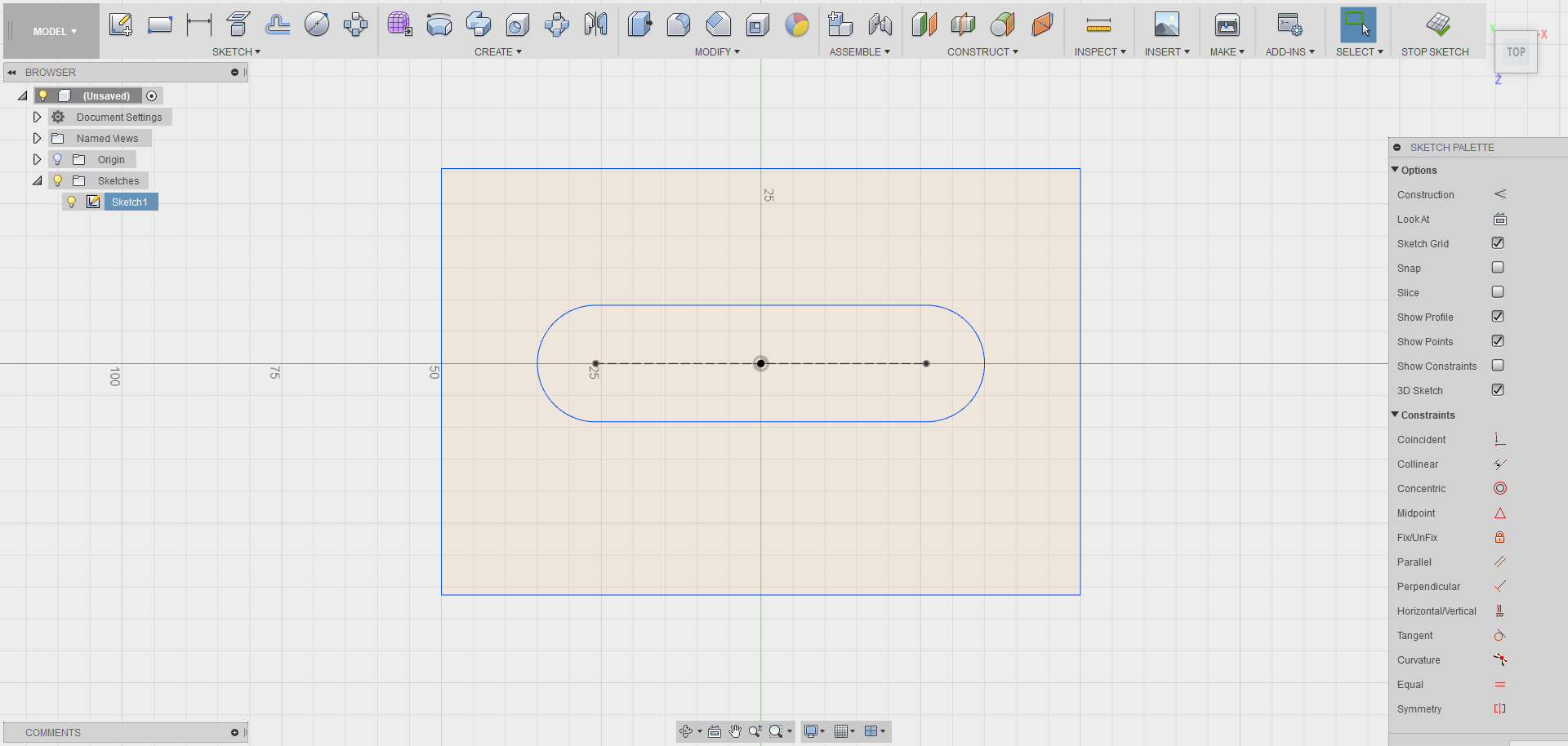

1. ยกตัวอย่าง Sketch ดังรูป

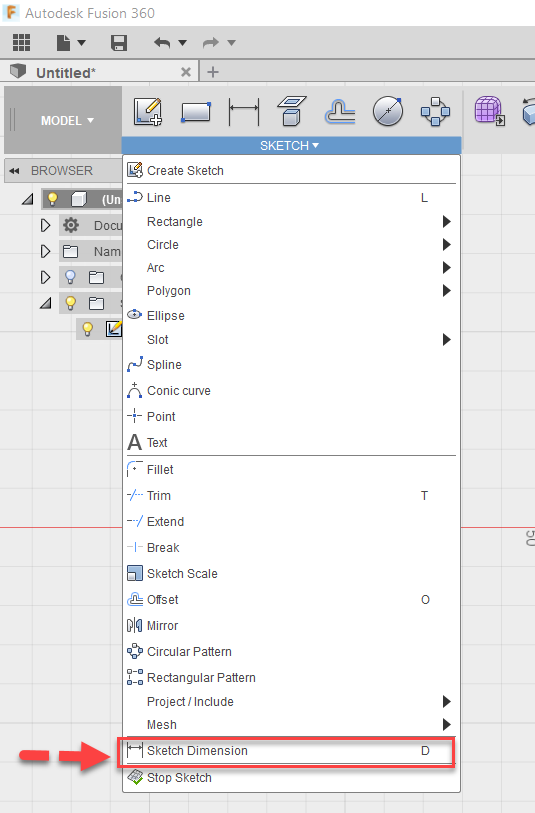

2. ไปที่คำสั่ง Sketch Dimension

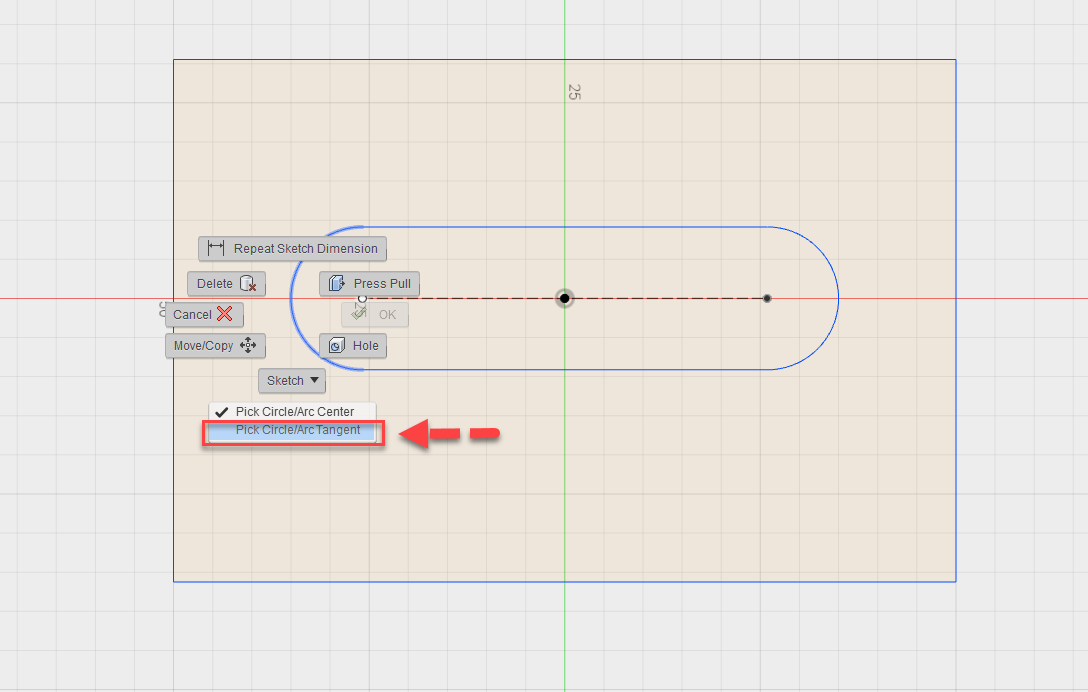

3. หลังจากนั้นให้คลิกขวา แล้วคลิกเลือก Pick circle/Arc Tangent

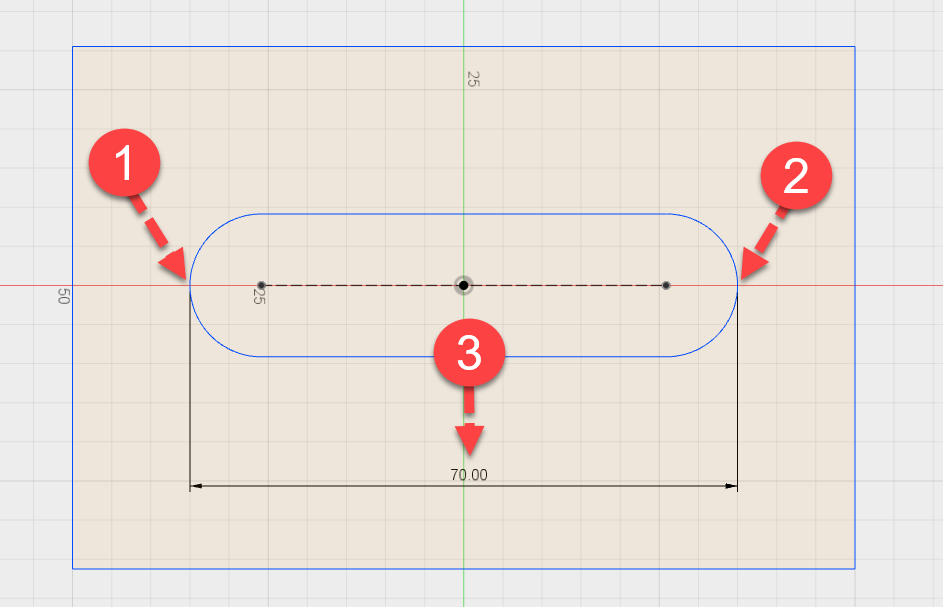

4. หลังจากนั้นให้คลิกเลือกที่ขอบของส่วนโค้ง ยกตัวอย่างดังรูป โปรแกรมจะ snap ที่ขอบของวงกลมให้

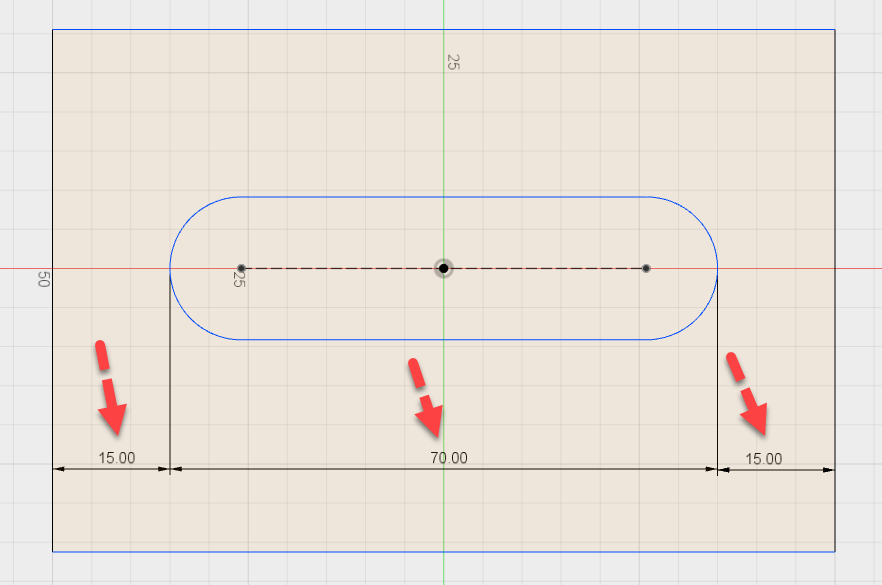

5. ทดลองบอกขนาดที่เหลือดังรูป ตามขั้นตอนในข้อ 4
