คอร์สอบรม Autodesk Revit สำหรับการสร้างโมเดลงานระบบไฟฟ้าอาคารขนาดใหญ่

ELE-01 : Autodesk Revit Electrical Modeling for Building Project Training Course

คอร์สเรียน Autodesk Revit งานระบบไฟฟ้า อาคารขนาดใหญ่

เนื้อหาหลักในคอร์สเรียนนี้

ผู้เข้าอบรมจะได้ฝึกฝนทักษะการใช้งานคำสั่งที่เกี่ยวข้องกับการสร้างโมเดลงานระบบไฟฟ้า ตั้งแต่การนำเข้าไฟล์โมเดลงานสถาปัตย์, โมเดลงานโครงสร้างและไฟล์งานอื่นๆ ที่เกี่ยวข้อง ศึกษาการเชื่อมโยงค่าพิกัดอาคารระหว่างไฟล์ การสร้างโมเดลงานระบบไฟฟ้าเช่น การสร้างโมเดลระบบเมนไฟฟ้าเข้าโครงการ (Main Incoming) การสร้างโมเดลระบบไฟฟ้าในห้องเครื่องกำเนิดไฟฟ้า (Generator Room) การสร้างโมเดลระบบไฟฟ้าในห้องไฟฟ้าหลัก (MDB Room) การสร้างโมเดลอุปกรณ์ไฟฟ้าส่องสว่าง (Lighting Fixture) การสร้างโมเดลระบบไฟฟ้าในห้องพักอาศัย เป็นต้น

วัตถุประสงค์
เพื่อให้ผู้เข้าอบรมมีทักษะการสร้างโมเดลงานระบบไฟฟ้าจากโปรแกรม Autodesk Revit สำหรับงานอาคารขนาดใหญ่และนำไปใช้งานจริงได้อย่างถูกต้อง

คุณสมบัติผู้เข้าอบรม

ผ่านการอบรมคอร์สพื้นฐาน RVT-01 มาก่อน หรือหากมีพื้นฐานการใช้งาน Autodesk Revit อยู่แล้ว สามารถทำแบบทดสอบวัดระดับก่อนเข้าอบรมได้
มีประสบการณ์ด้านการทำงานสถาปัตยกรรม
สามารถใช้งานคอมพิวเตอร์พื้นฐานได้
ระดับ : เบื้องต้น – ปานกลาง

คอร์สนี้เหมาะกับใคร

วิศวกรไฟฟ้า

วิศวกร MEP

ผู้จัดการโครงการระบบไฟฟ้า

ผู้ควบคุมงานระบบไฟฟ้า

BIM Coordinator (ไฟฟ้า)

ผู้ร่างแบบไฟฟ้า

เนื้อหาในการอบรม

1.การเริ่มต้นสร้างไฟล์สำหรับโมเดลงานระบบไฟฟ้า (ELE)

การเลือกใช้ Template File สำหรับงานระบบไฟฟ้า
การ Save ไฟล์ และการตั้งชื่อไฟล์
การตั้งค่า Project Unit สำหรับงานระบบไฟฟ้า
การตั้งค่า Elactrical Setting สำหรับงานไฟฟ้า
การตั้งค่า Conduit ใน Electrical Setting สำหรับงานไฟฟ้า

2. การนำเข้าโมเดลงานสถาปัตย์เข้ามาใช้งานในงานระบบไฟฟ้า (ELE)

การแบ่งไฟล์ในการทำงาน (File Mapping)
การจัดการ Link model Type (Overlay/Attach)
การตรวจสอบไฟล์งานสถาปัตย์ก่อน Link
การสร้างไฟล์งานโครงสร้างและตั้งชื่อไฟล์ (File Naming)

3. การสร้างมุมมองและนำเข้าข้อมูลสำหรับโมเดลระบบไฟฟ้า (ELE)

การสร้างแปลนพื้น (Floor Plan) โดยอ้างอิงระดับชั้นจากงานสถาปัตย์
การสร้างแปลนฝ้าเพดาน (Ceiling Plan) โดยอ้างอิงระดับชั้นจากงานสถาปัตย์
การจัดเรียงรายการมุมมอง (View) ในหน้าต่าง Project Browser
การมุมมองรูปด้าน รูปตัด แบบขยาย สำหรับการสร้างโมเดลงานระบบไฟฟ้า
การตั้งค่าการแสดงผล ความละเอียด และระดับการมองเห็นของแต่ละมุมมอง
การนำเข้าไฟล์ AutoCAD (.dwg) โดยวิธี Link CAD
การนำเข้าไฟล์ AutoCAD (.dwg) โดยวิธี Import CAD
การนำเข้า family ของอุปกรณ์เข้ามาในโมเดลงานระบบไฟฟ้า

4.การตั้งค่าชนิดรางไฟฟ้า (Cable Tray Type) และชนิดท่อร้อยสายไฟ (Conduit Type)

การสร้างชนิดรางไฟฟ้า (Cable Tray Type) และการเลือก Fitting
การสร้างชนิดรางไฟฟ้า (Conduit Type) และการเลือก Fitting
การใช้คำสั่งพื้นฐานของงานไฟฟ้าในการสร้างโมเดลรางไฟฟ้าและท่อร้อยสายไฟ

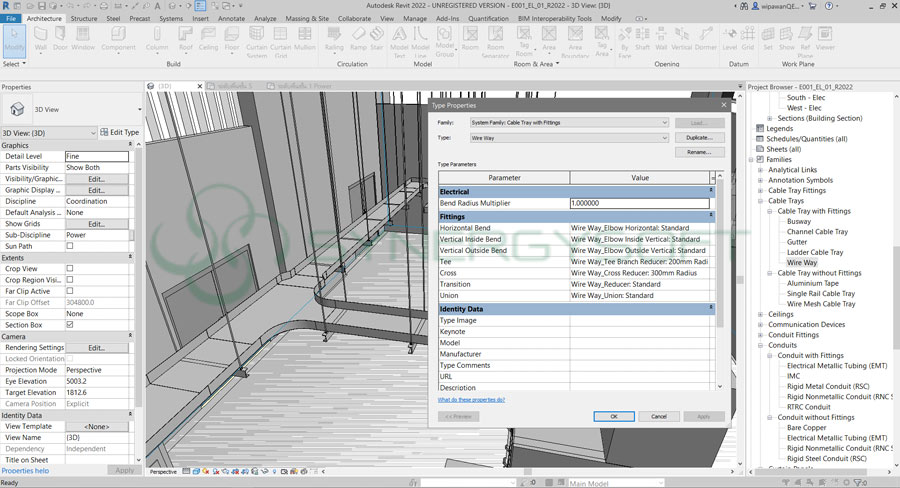

การแก้ไข Fitting ของรางไฟฟ้าและท่อร้อยสายไฟแต่ละชนิดใน Type Properties
การใช้คำสั่ง Re-apply Type ในการแก้ไขชนิดรางไฟฟ้าและท่อร้อยสายไฟ
การใช้คำสั่ง Change Type ในการแก้ไขชนิดรางไฟฟ้าและท่อร้อยสายไฟ
การถ่ายโอนข้อมูล Cable Tray Type และ Conduit Type โดยใช้คำสั่ง Transfer Project Standard

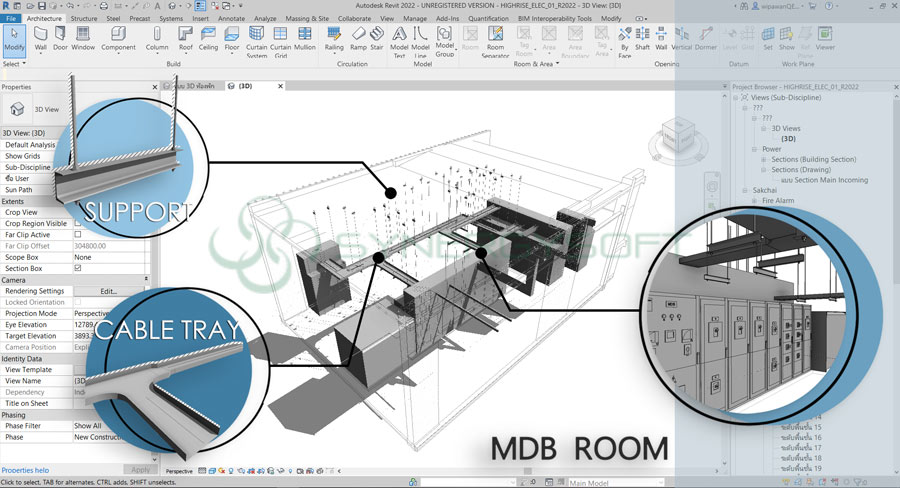

5.การสร้างโมเดลระบบไฟฟ้าในห้องไฟฟ้าหลัก (MDB)

การนำเข้าไฟล์ AutoCAD (.dwg) มาใช้ในการอ้างอิงตำแหน่งอุปกรณ์และแนวรางไฟฟ้า
การนำเข้าและจัดวางโมเดลหม้อแปลง, ตู้ไฟฟ้า MDB, EMDB และอุปกรณ์อื่น ๆ ในห้องเครื่อง MDB
การสร้างโมเดลฐานคอนกรีตสำหรับตู้ไฟฟ้า
การสร้างโมเดลรางไฟฟ้า (Cable Tray) จากตู้ไฟฟ้าไปยังช่องเปิดงานไฟฟ้า (Shaft Opening) ภายในห้อง MDB
การจัดวางอุปกรณ์ Support Hanger สำหรับยึดรางไฟฟ้า (Cable Tray)

6.การสร้างโมเดลระบบไฟฟ้าในห้องเครื่องกำเนิดไฟฟ้า (Generator Room)

การนำเข้าและจัดวางโมเดล Generator, Control Panel และ Fuel Day Tank
การสร้างโมเดลรางไฟฟ้า (Cable Tray) จาก GCP ไปยัง EMDB
การจัดวางอุปกรณ์ Support Hanger สำหรับยึดรางไฟฟ้า (Cable Tray)

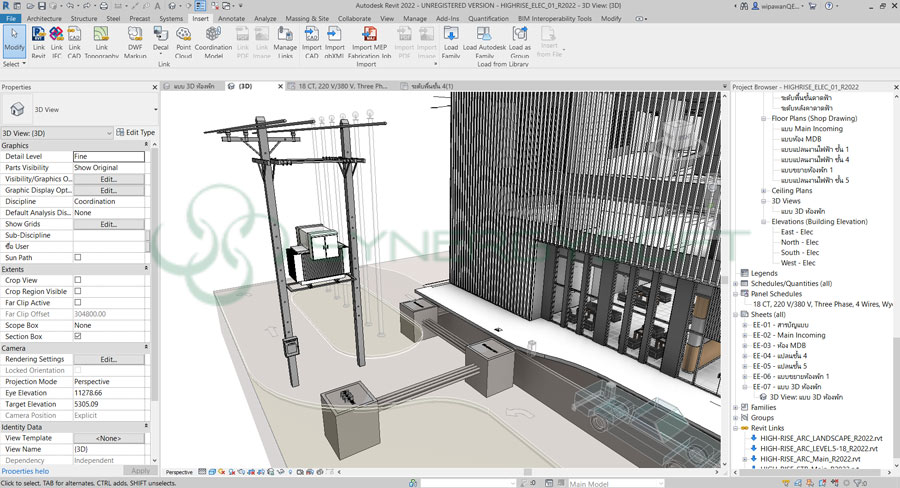

7.การสร้างโมเดลระบบเมนไฟฟ้าเข้าโครงการ (Main Incoming)

การนำเข้าไฟล์ AutoCAD (.dwg) มาใช้ในการอ้างอิงตำแหน่งอุปกรณ์และแนวท่อไฟฟ้า
การนำเข้าและจัดวางโมเดล Ring Main Unit (RMU) และ Main Incoming Manhole
การสร้างโมเดลท่อร้อยสายไฟจากภายนอกเข้ามายังห้อง RMU

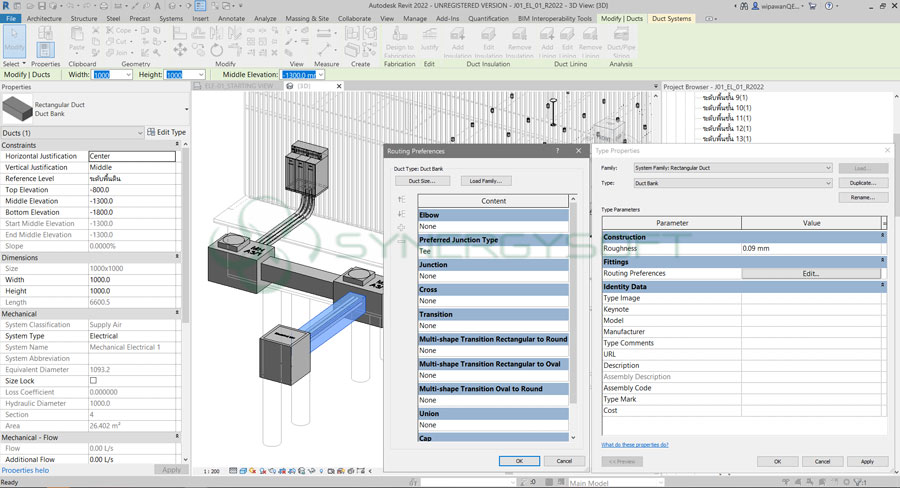

การสร้างโมเดล Duct Bank

8.การสร้างโมเดลไฟส่องสว่างชั้นจอดรถ

การนำเข้าไฟล์ AutoCAD (.dwg) มาใช้ในการอ้างอิงตำแหน่งอุปกรณ์และแนวท่อไฟฟ้า
การนำเข้าและจัดวางโมเดลอุปกรณ์โคมไฟ สวิตซ์ และตู้ Load Panel
การกำหนด Switch ID
การสร้างวงจรไฟส่องสว่างให้กับอุปกรณ์โคมไฟและสวิตซ์
การเขียนแนว Wiring ในรูปแบบต่าง ๆ
การสร้างวงจร (Power Circuit) ของอุปกรณ์โคมไฟเข้ากับตู้ Load Panel
การเขียนแนว Wiring ในรูปแบบอัตโนมัติโดยอ้างอิงจากวงจรไฟฟ้าของอุปกรณ์
การสร้างตารางโหลด (Panel Schedule) ของตู้ Load Panel

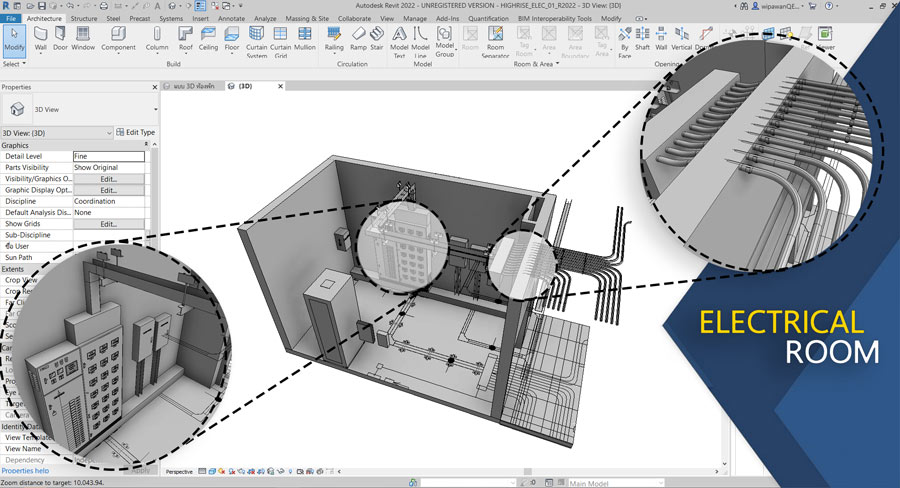

9.การสร้างโมเดลระบบไฟฟ้าในห้องไฟฟ้าประจำชั้น (Electrical room)

การนำเข้าไฟล์ AutoCAD (.dwg) มาใช้ในการอ้างอิงตำแหน่งอุปกรณ์และแนวท่อไฟฟ้า
การนำเข้าและจัดวางโมเดลอุปกรณ์โคมไฟ สวิตซ์ และตู้ Load Panel
การกำหนด Switch ID
การสร้างวงจรไฟส่องสว่างให้กับอุปกรณ์โคมไฟและสวิตซ์
การเขียนแนว Wiring ในรูปแบบต่าง ๆ
การสร้างวงจร (Power Circuit) ของอุปกรณ์โคมไฟเข้ากับตู้ Load Panel
การเขียนแนว Wiring ในรูปแบบอัตโนมัติโดยอ้างอิงจากวงจรไฟฟ้าของอุปกรณ์
การสร้างตารางโหลด (Panel Schedule) ของตู้ Load Panel

10.การสร้างโมเดลระบบไฟฟ้าจากห้องไฟฟ้าประจำชั้นไปยังห้องพัก

การนำเข้าไฟล์ AutoCAD (.dwg) มาใช้ในการอ้างอิงตำแหน่งอุปกรณ์และแนวท่อไฟฟ้า
การนำเข้าและจัดวางโมเดลตู้ Consumer
การเดินท่อร้อยสายไฟ (Conduit) จากอุปกรณ์ด้วยวิธี Draw Conduit From Face

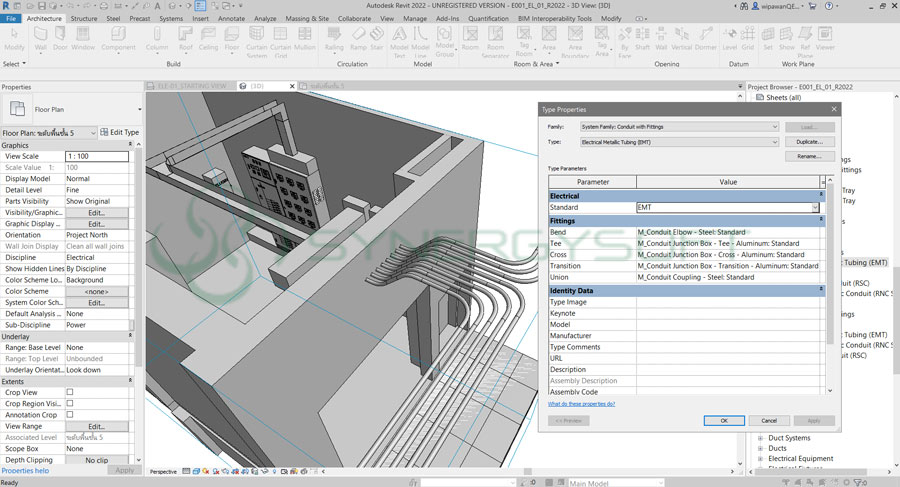

การเดินท่อร้อยสายไฟ (Conduit) ในรูปแบบทั่วไป
การเดินท่อร้อยสายไฟ (Conduit) โดยใช้คำสั่ง Parallel Conduit
การใช้คำสั่ง Trim / Extend เพื่อเชื่อมต่อท่อร้อยสายไฟ (Conduit)

11.การสร้างโมเดลระบบไฟฟ้าในห้องพัก

การนำเข้าไฟล์ AutoCAD (.dwg) มาใช้ในการอ้างอิงตำแหน่งอุปกรณ์
การนำเข้าและจัดวางโมเดลอุปกรณ์สวิตซ์ อุปกรณ์เต้ารับ อุปกรณ์ระบบสื่อสาร
และอุปกรณ์แจ้งเหตุเพลิงไหม้
การ Copy / Monitor อุปกรณ์โคมไฟภายในห้องพัก
การเดินท่อร้อยสายไฟ (Conduit) ในผนังเพื่อเชื่อมต่อกับสวิตซ์และเต้ารับ
การเดินท่อร้อยสายไฟ (Conduit) ภายในห้องพัก
การเดินท่อ Flex จาก Junction Box ไปยังอุปกรณ์โคมไฟ
การ Copy และ Mirror โมเดลห้องพักที่คล้ายกันทั้งชั้น
การ Copy ไปยังชั้น Typical Floor

12.การสร้างโมเดลระบบปไฟส่องสว่าง ไฟฉุกเฉิน และป้ายทางออกฉุกเฉินบริเวณโถงทางเดิน

การนำเข้าไฟล์ AutoCAD (.dwg) มาใช้ในการอ้างอิงตำแหน่งอุปกรณ์และแนวรางไฟฟ้า
การนำเข้าและจัดวางโมเดลอุปกรณ์ไฟส่องสว่าง อุปกรณ์ไฟฉุกเฉิน และป้ายทางออกฉุกเฉิน
การเดินรางไฟฟ้าบริเวณโถงทางเดิน
การวาง Junction Box ที่อุปกรณ์โคมไฟและตามแนวรางไฟฟ้า
การเดินท่อร้อยสายไฟ (Conduit) จาก Junction Box ไปยังอุปกรณ์
การ Copy ไปยังชั้น Typical Floor

13.การสร้างโมเดลระบบแจ้งเพลิงไหม้และประกาศสาธารณะบริเวณโถงทางเดิน

การนำเข้าไฟล์ AutoCAD (.dwg) มาใช้ในการอ้างอิงตำแหน่งอุปกรณ์ แนวท่อร้อยสายไฟและแนวรางไฟฟ้า
การนำเข้าและจัดวางโมเดลอุปกรณ์ Smoke Detector, Manual Pull Station, Telephone Jack และ Alarm Speaker
การเดินท่อร้อยสายไฟ (Conduit) และรางไฟฟ้าบริเวณโถงทางเดิน
การ Copy ไปยังชั้น Typical Floor

14.การสร้างโมเดลระบบป้องกันฟ้าผ่าและการต่อลงดิน

การนำเข้าไฟล์ AutoCAD (.dwg) มาใช้ในการอ้างอิงตำแหน่งอุปกรณ์และแนวท่อร้อยสายไฟ
การนำเข้าและจัดวางโมเดลอุปกรณ์ Earth Pit
การเดินท่อร้อยสายไฟ (Conduit) ระบบ Ground

15.การสร้างโมเดลงานไฟฟ้าในรูปแบบ Fabrication

การตั้งค่าFabrication Setting สำหรับงานในรูปแบบ Fabrication
การเลือกรูปแบบ Fabrication ใน Service Part Browser
การจัดวาง Bus Way ในรูปแบบ Fabrication
การใช้งานคำสั่ง Smart Snapping
การใช้งานคำสั่ง Cut Into
การใช้งานคำสั่ง Multi-Point Routing
การสร้าง Hanger สำหรับยึด Bus Way แบบ Fabrication กับพื้นโครงสร้าง

16.การตรวจสอบโมเดลงานไฟฟ้า

การตรวจสอบการเชื่อมต่อกันของ Cable Tray และ Conduit
การตรวจสอบการเชื่อมต่อกันของ Electrical
การตรวจสอบ Circuit System

17.การส่งออกไฟล์ (Export)

การส่งออกไฟล์ในรูปแบบ PDF File
การส่งออกไฟล์ในรูปแบบ DWG เพื่อนำไปใช้ในโปรแกรม AutoCAD
การส่งออกไฟล์ในรูปแบบ NWC เพื่อนำไปใช้ในโปรแกรม Navisworks

ค่าอบรม (ราคานี้ยังไม่รวมภาษีมูลค่าเพิ่ม)

คอร์สอนสด

สอนสด 12,000 บาท /คน/คอร์ส (3 วัน)
(รวมค่าอบรม ค่าอาหารกลางวัน อาหารว่าง ค่าหนังสือ)

คอร์สอนออนไลน์

สอนสดออนไลน์ x,xxx บาท /คน/คอร์ส (3 วัน)
(รวมค่าอบรม ค่าหนังสือ)
