การสร้าง Rib ด้วยคำสั่ง Web Fusion 360 Tips & Tricks #59

เรียนรู้ขั้นตอนการสร้าง Rib ด้วยคำสั่ง Web ใน Autodesk Fusion 360

วิธีการทำ

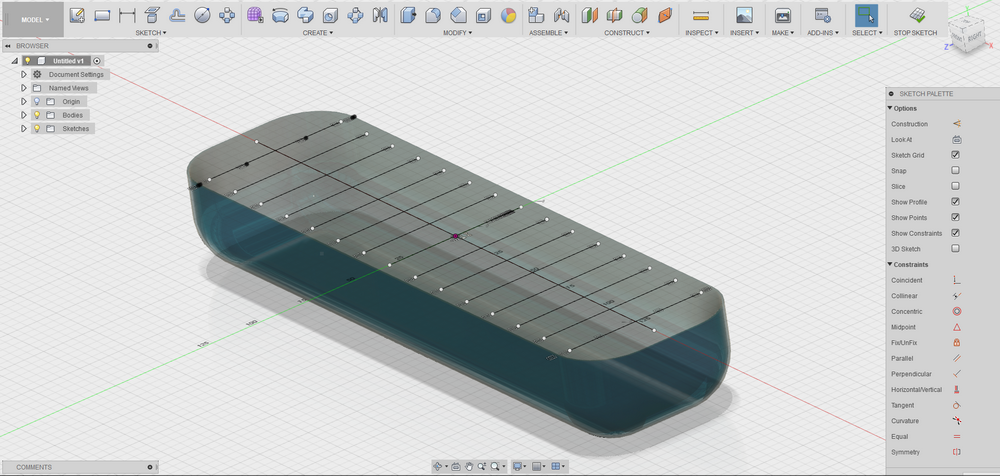

1. ยกตัวอย่างสร้างเส้น Sketch โมเดลดังรูป

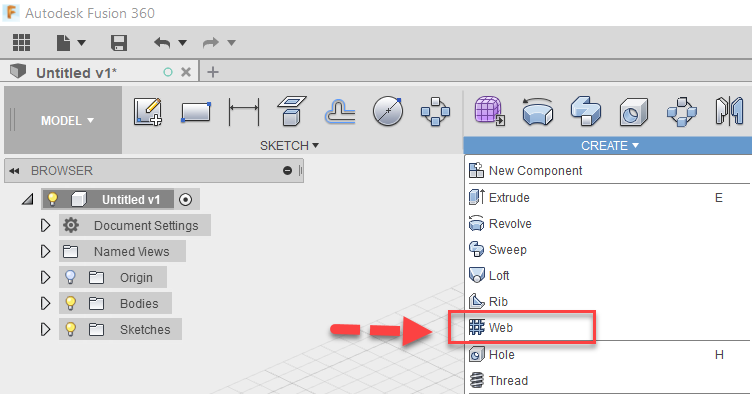

2. ไปที่คำสั่ง Web

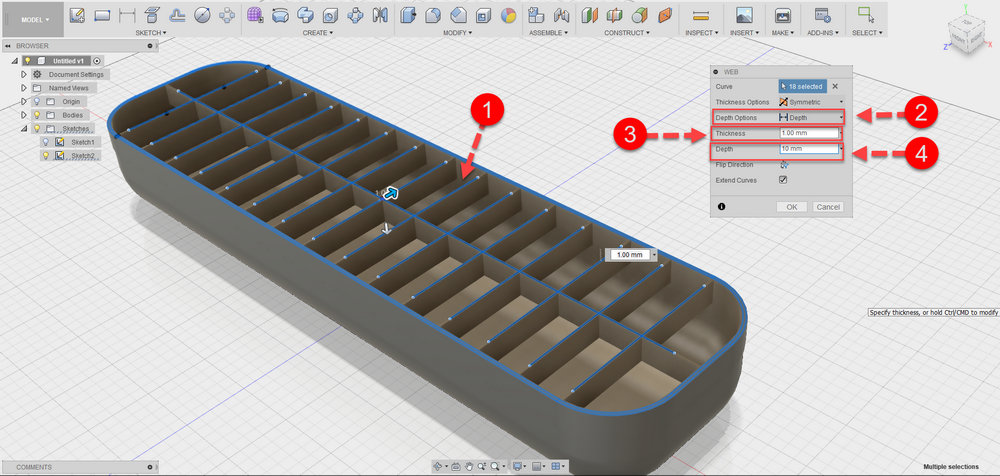

3. จากนั้นให้คลิกเลือกที่ Curve (เส้น sketch ที่สร้างไว้) (1) Depth option เลือกเป็น Depth (2) Thickness ทดลองใส่ค่าความหนาของครีบ ยกตัวอย่าง 1 mm (3) Depth เป็นความลึกของครีบ ยกตัวอย่าง 10 mm แล้วคลิก ok

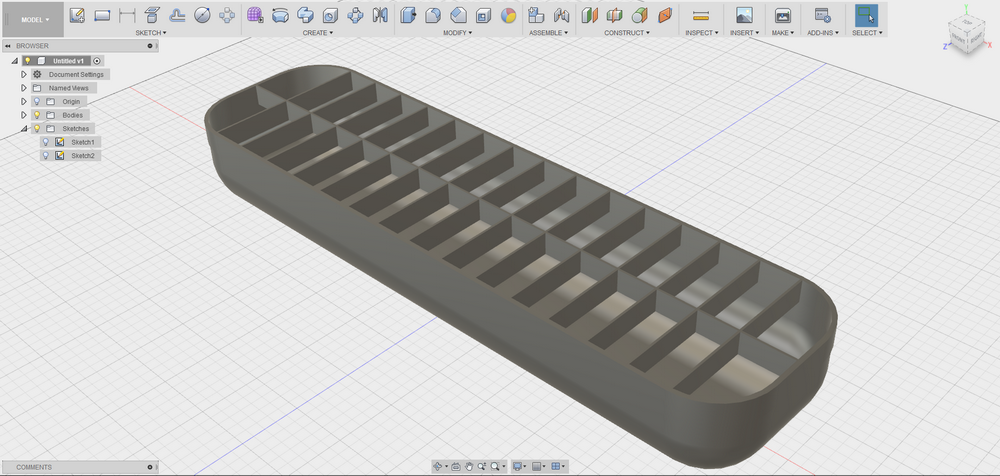

4. ก็จะได้ลักษณะโมเดลดังรูป
