ออก Thumbnail Part list ไป Excel อัตโนมัติ Inventor Tips & Trick #73

วิธีการ

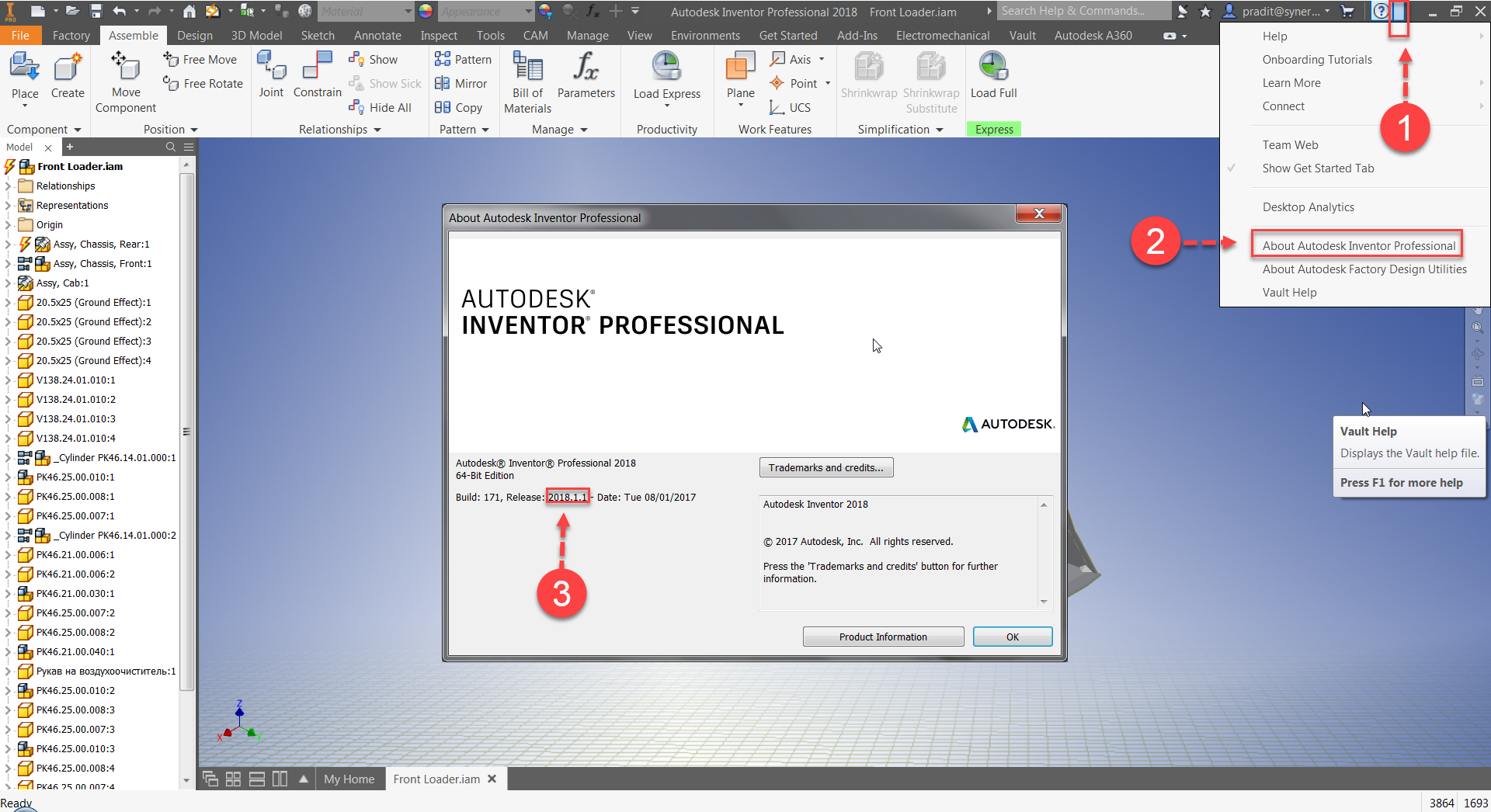

1. ลำดับแรก ตรวจสอบการ update Program ว่าถูกต้องหรือไม่โดยตรวจสอบดังรูปด้านล่าง

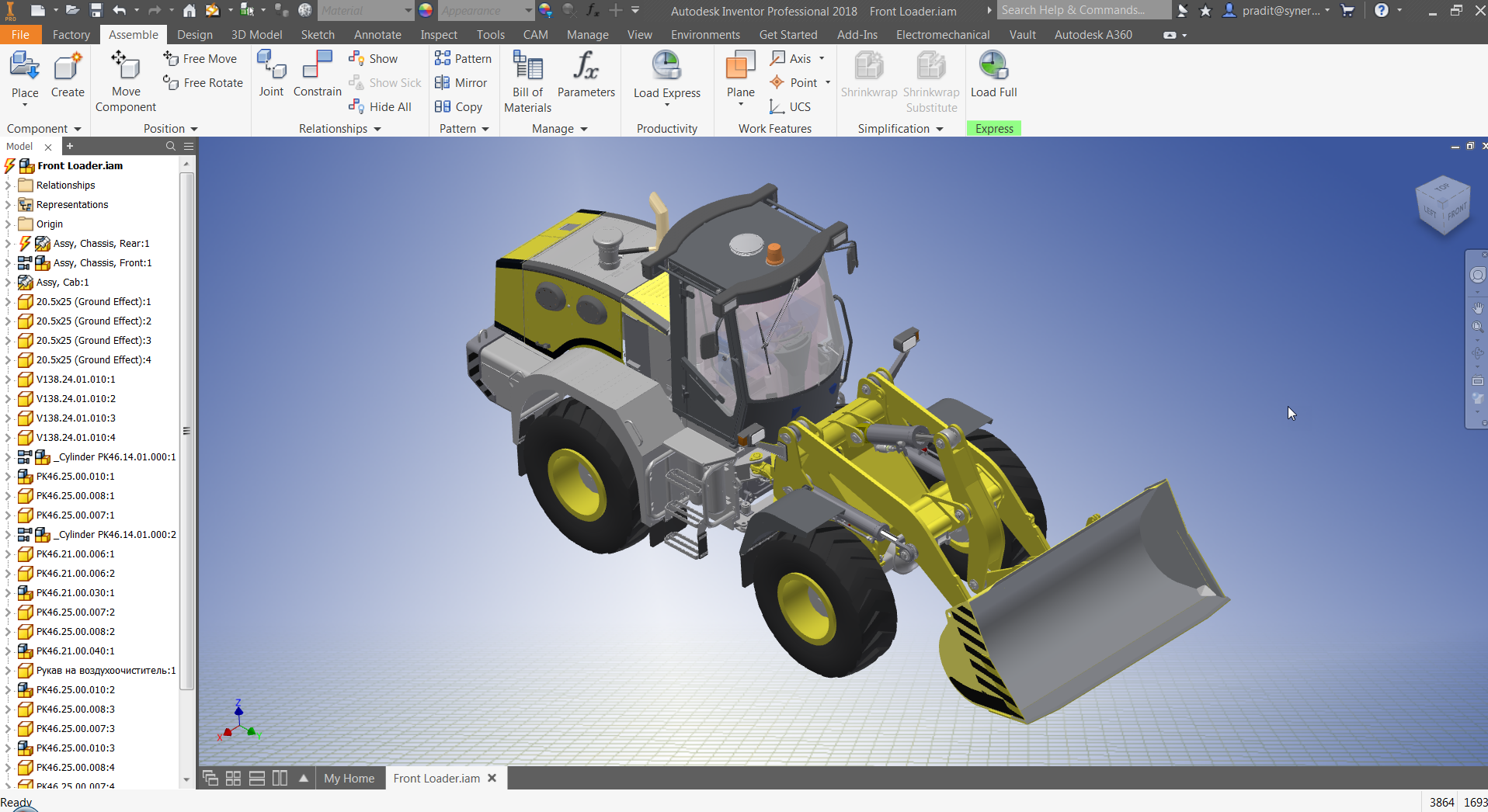

2. เปิด Assembly file ยกตัวอย่างดังรูป

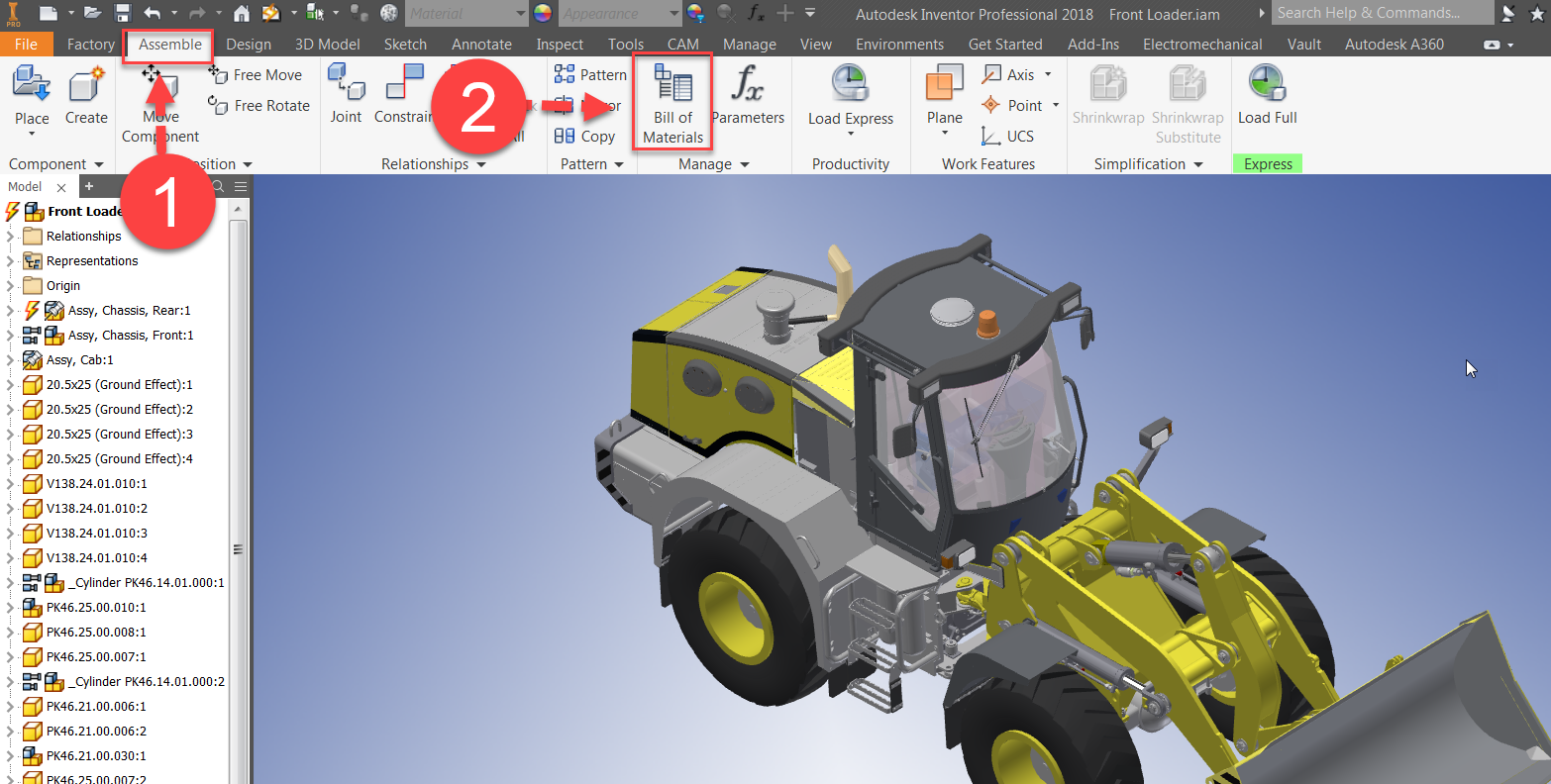

3. คลิกเลือกที่แถบ Assemble > แล้วคลิกเลือกที่ Bill of Material

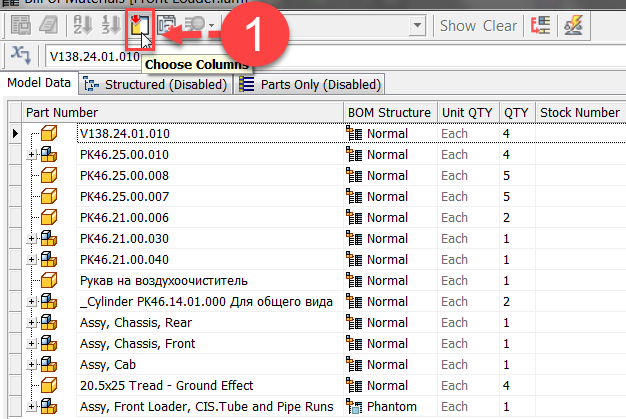

4. หลังจากนั้นให้คลิกเลือกที่ Choose Columns

5. จะปรากฏหน้าต่าง Customization ให้ดับเบิ้ลคลิกที่ Thumbnail

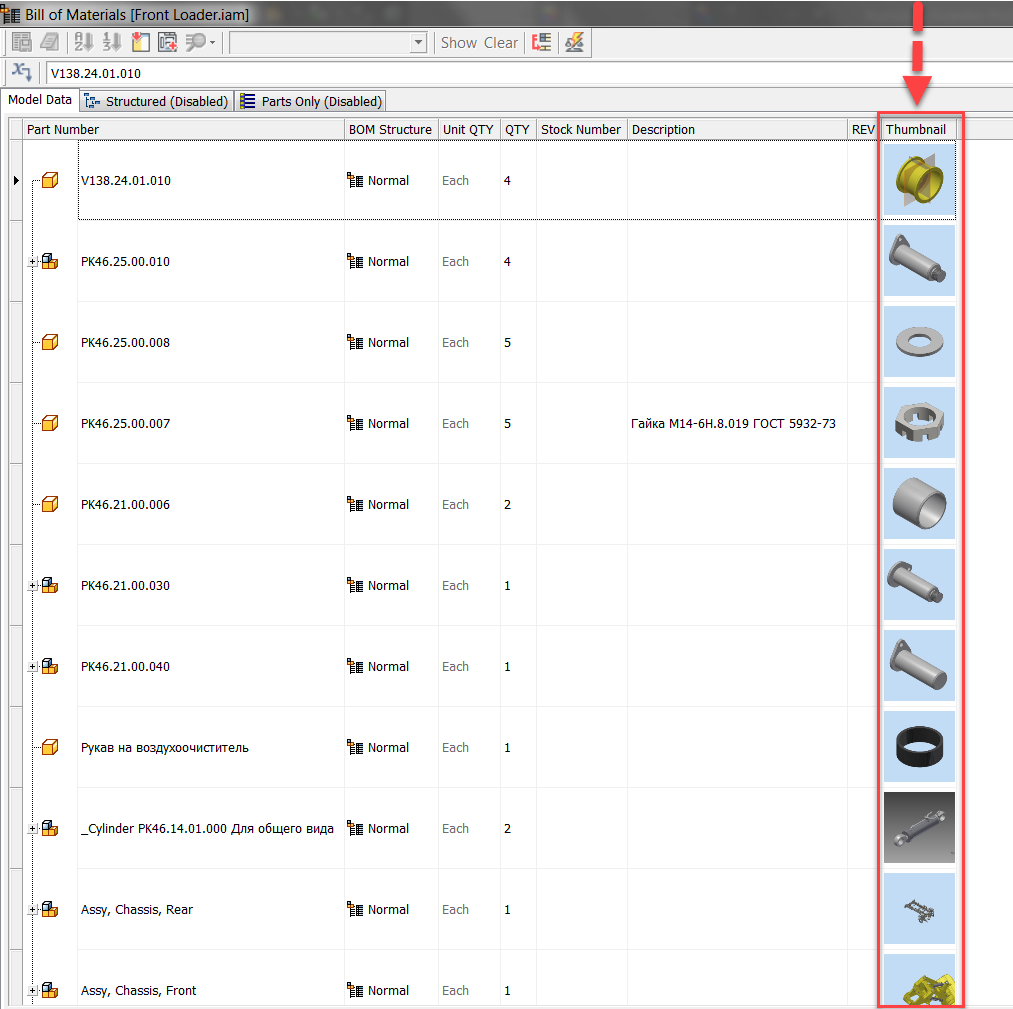

6. จะปรากฏคอลัมน์ของ Thumbnail เพิ่มขึ้นมาให้ดังภาพ

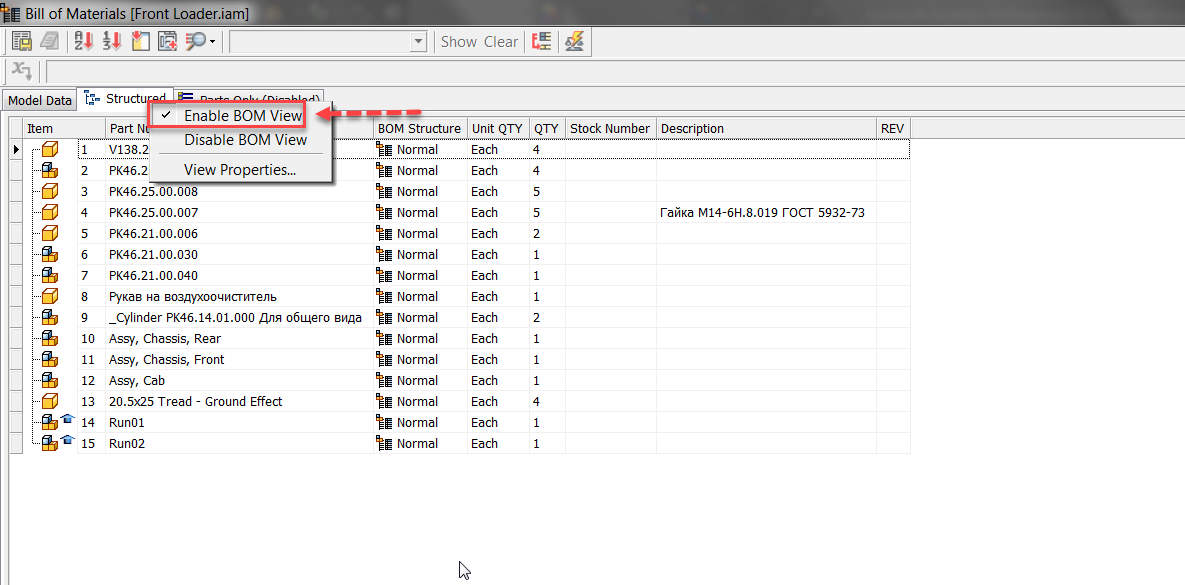

7. จากนั้นให้คลิกขวาที่แถบ Structure แล้วเลือก Enable BOM view

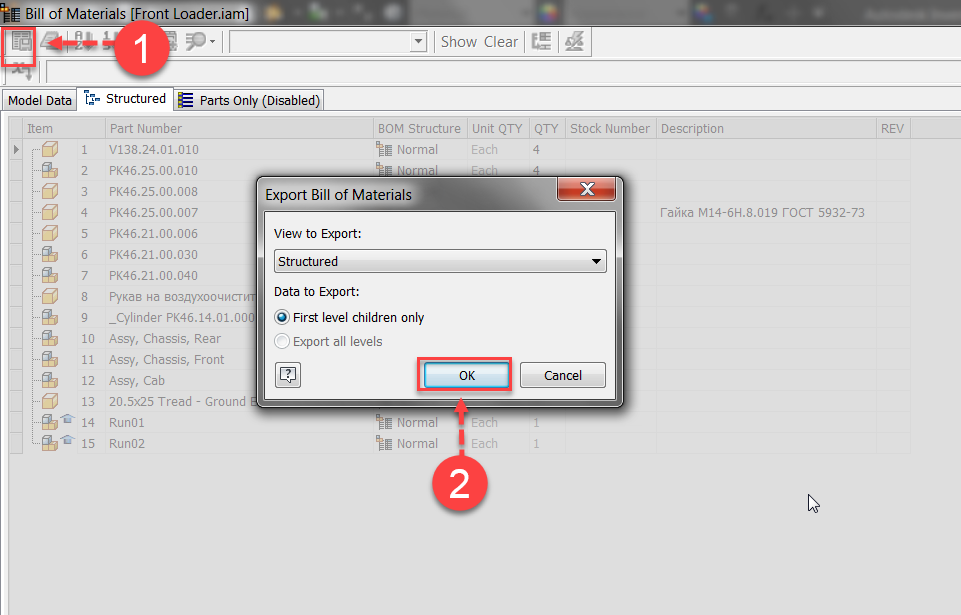

8. จากนั้นคลิก Export Bill of Materials > แล้วกด ok

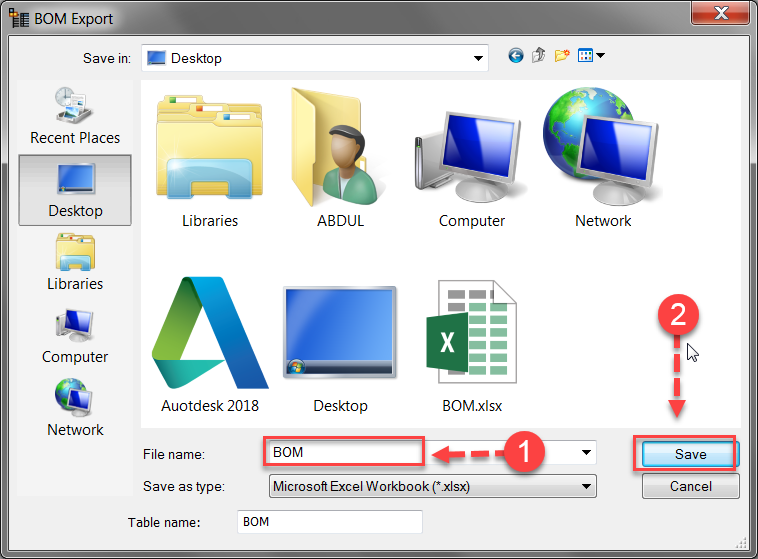

9. ตั้งชื่อไฟล์ พร้อม save ออกมาเป็น excel file

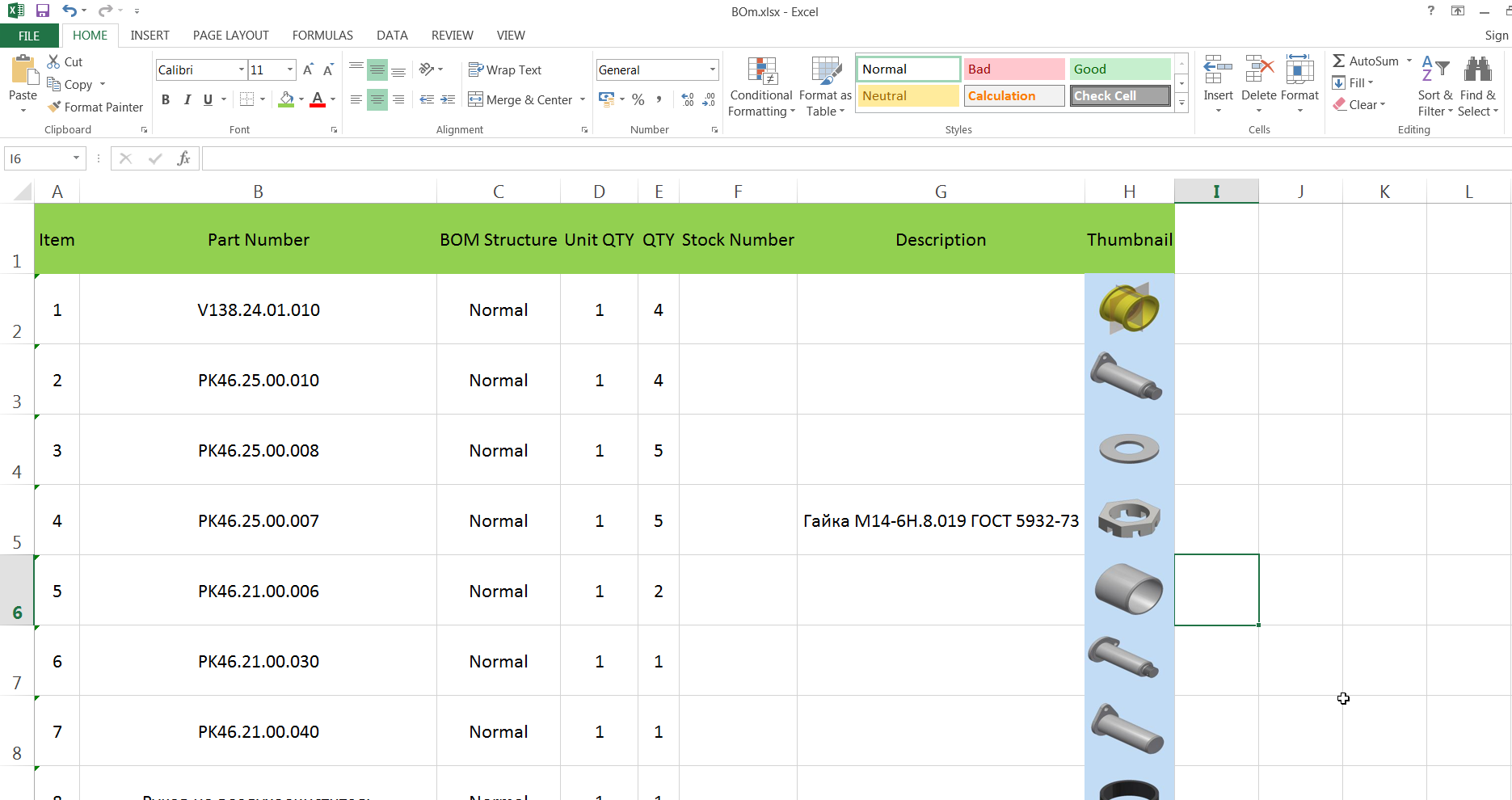

10. ทดลองเปิด Excel file ที่ export ออกมา ก็จะได้รูปภาพของแต่ละชิ้นส่วนติดมาให้เลยอัติโนมัติ
