ขั้นตอนการนำเข้าไฟล์ 3D จาก AutoCAD ไปยัง 3D Solid modelling Inventor Tips & Tricks #84

ขั้นตอนการนำเข้าไฟล์ 3D ที่สร้างจาก AutoCAD มาใช้งานต่อใน Autodesk Inventor ซึ่งเป็นกระบวนการที่สำคัญสำหรับผู้ที่ต้องการนำแบบร่างเบื้องต้นมาพัฒนาเป็นแบบจำลอง 3 มิติที่สมบูรณ์ยิ่งขึ้น หรือสำหรับทีมงานที่ใช้ทั้งสองโปรแกรมในการทำงานร่วมกัน การทำความเข้าใจขั้นตอนต่างๆ จะช่วยให้ผู้ใช้งานสามารถนำเข้าไฟล์ได้อย่างราบรื่นและมีประสิทธิภาพมากยิ่งขึ้น

วิธีการ

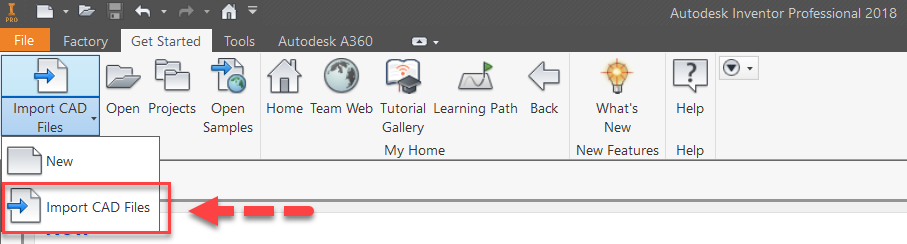

1. ไปที่คำสั่ง Import CAD File

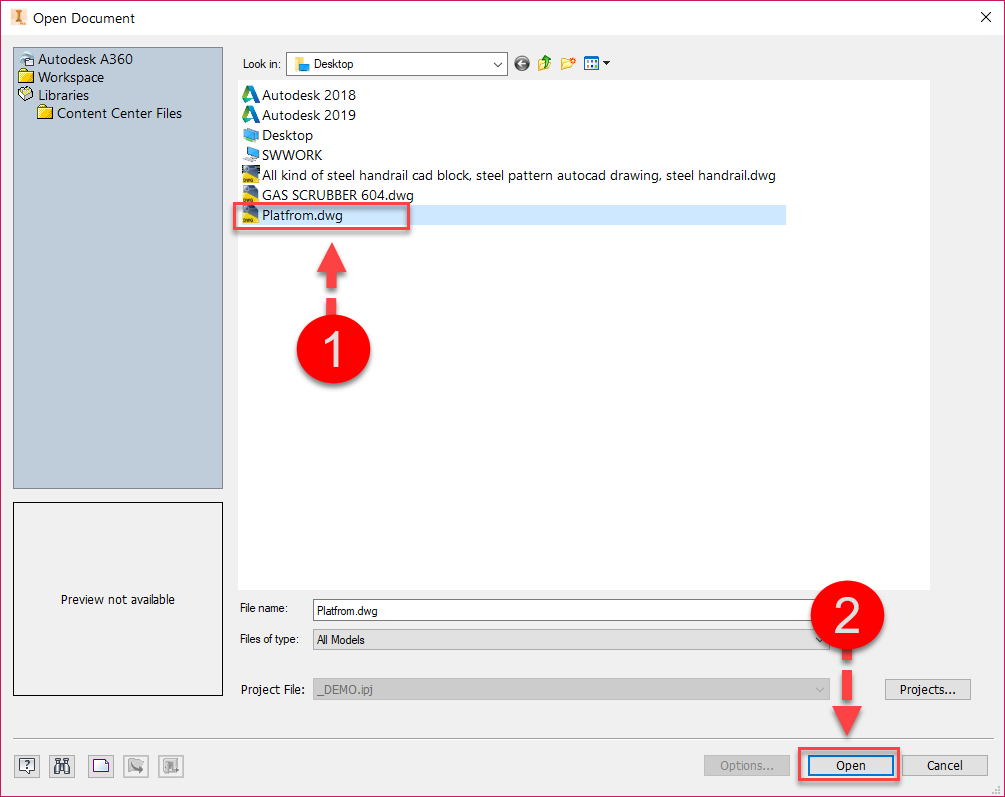

2. เลือกไฟล์ .dwg ที่ต้องการคลิก Open

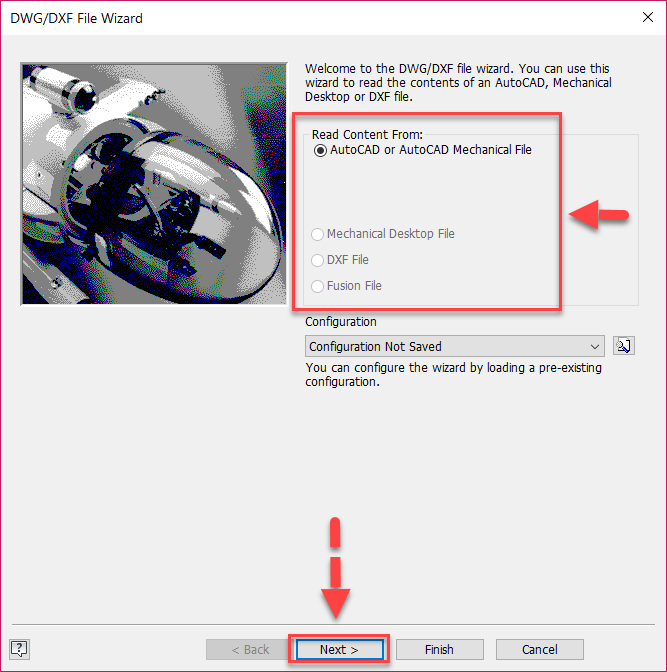

3. โปรแกรมจะให้เลือกลักษณะของไฟล์ที่นำเข้ามา เช่น จาก Autocad / Autocad mechanical , Mechanical Desktop , DXF หรือ Fusion จากนั้นคลิก Finish

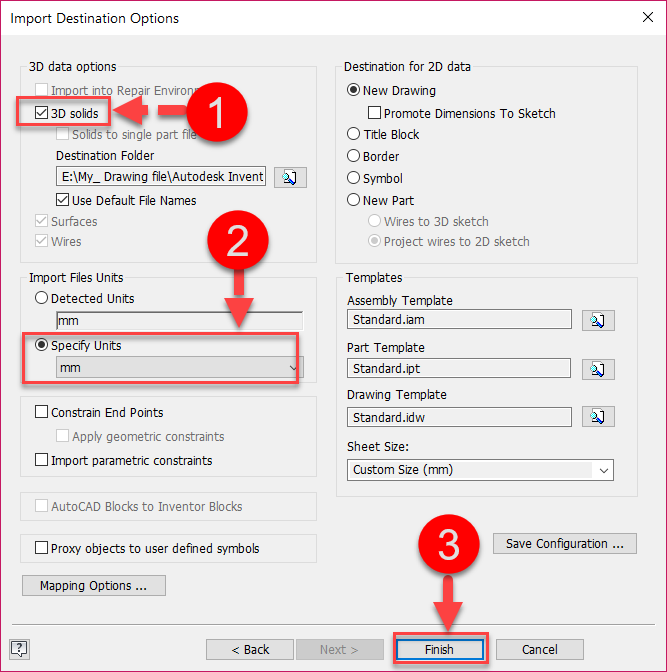

4. จากนั้นให้ติ๊กเลือกที่ 3D Solid และสามารถที่จะแปลงหน่วยตามที่เราต้องการได้

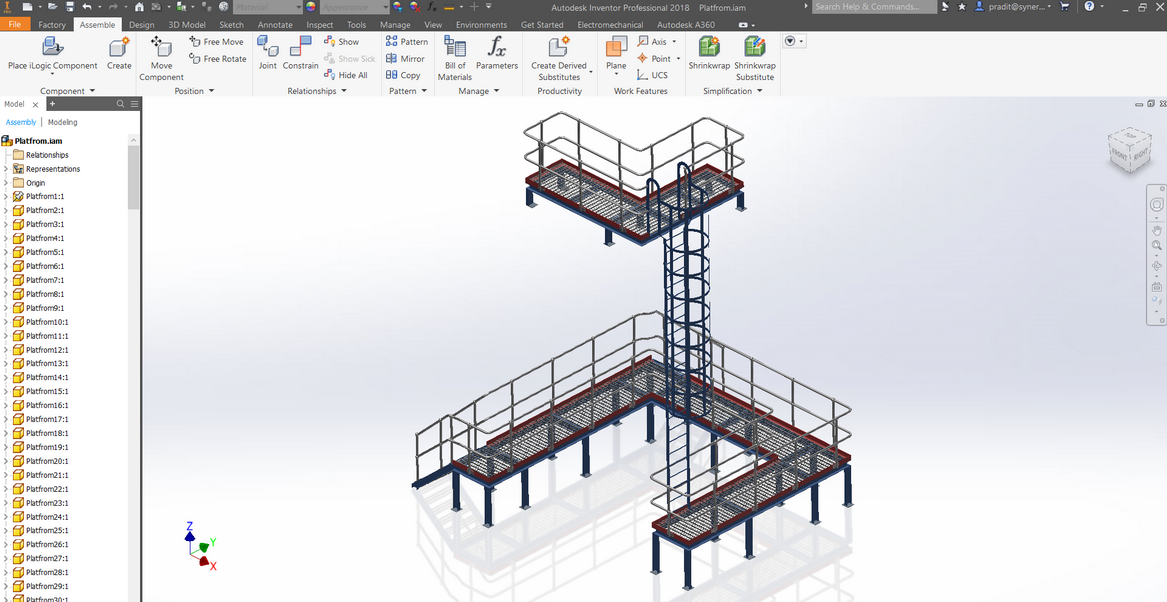

5. ก็จะได้ 3D Modelling ดังรูป
