Revit 2018 Tips & Tricks #85 การใส่ Room Tag ให้แสดงค่า Volume

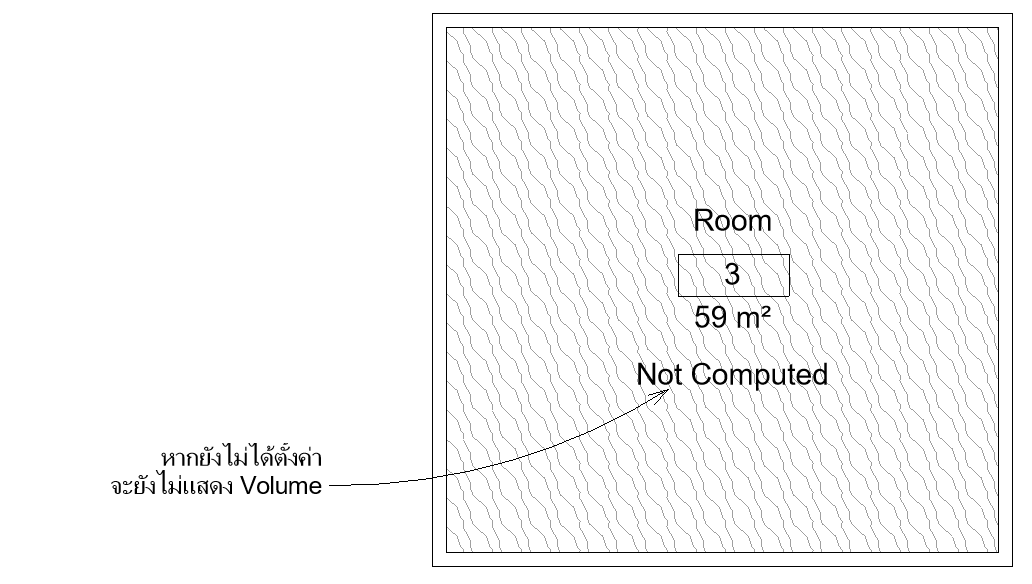

การใส่ Tag Room และการแสดงค่า Volume บนแบบแปลนนั้น สามารถทำได้โดยใช้ Tag Room โดยการ Tag ดังกล่าวจะไม่สามารถแสดง Volume ได้ โดยจะแสดงก็ต่อเมื่อมีการตั้งค่าเพิ่มเติม และที่นั้นๆ ต้องเป็นพื้นที่ปิด มีพื้น ฝ้า ผนัง รอบรูปครบจึงจะสามารถแสดง Volume ได้สามารถทำได้ตามขึ้นตอนด้านล่างนี้

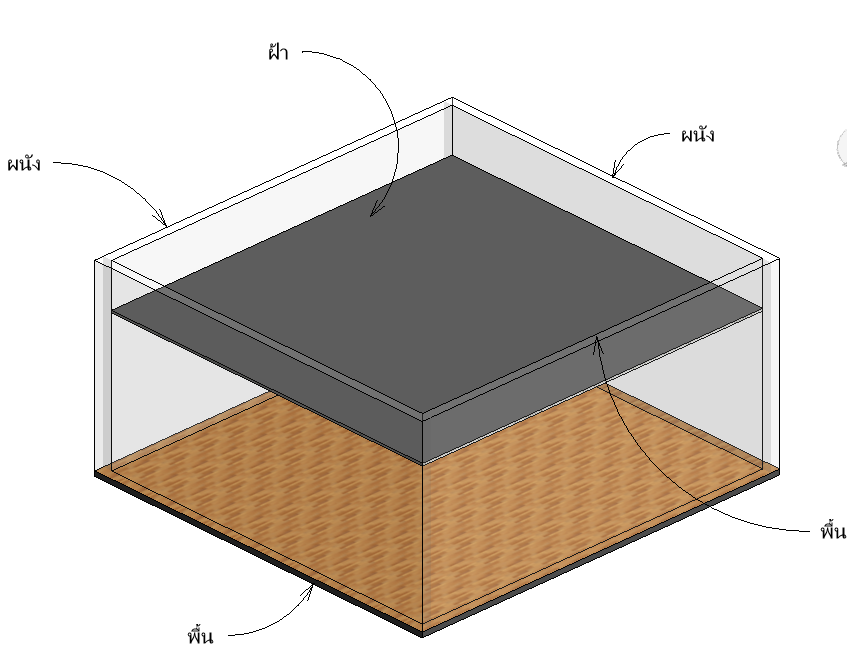

1. สร้างพื้นที่ปิดทั้งหมด สร้างพื้น ผนังและฝ้าให้เรียบร้อย

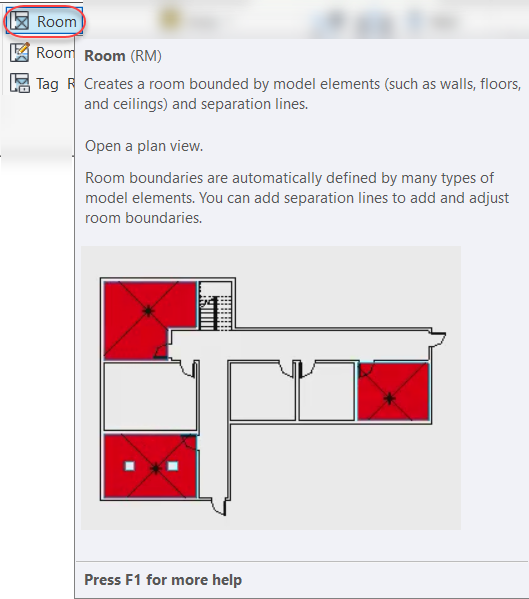

2. ไปที่ Plan View เพื่อทำการ Tag Room โดย Tag Room จะอยู่ในแถบ Ribbon ของ Architecture แล้วไปที่คลิกที่ Tag Room

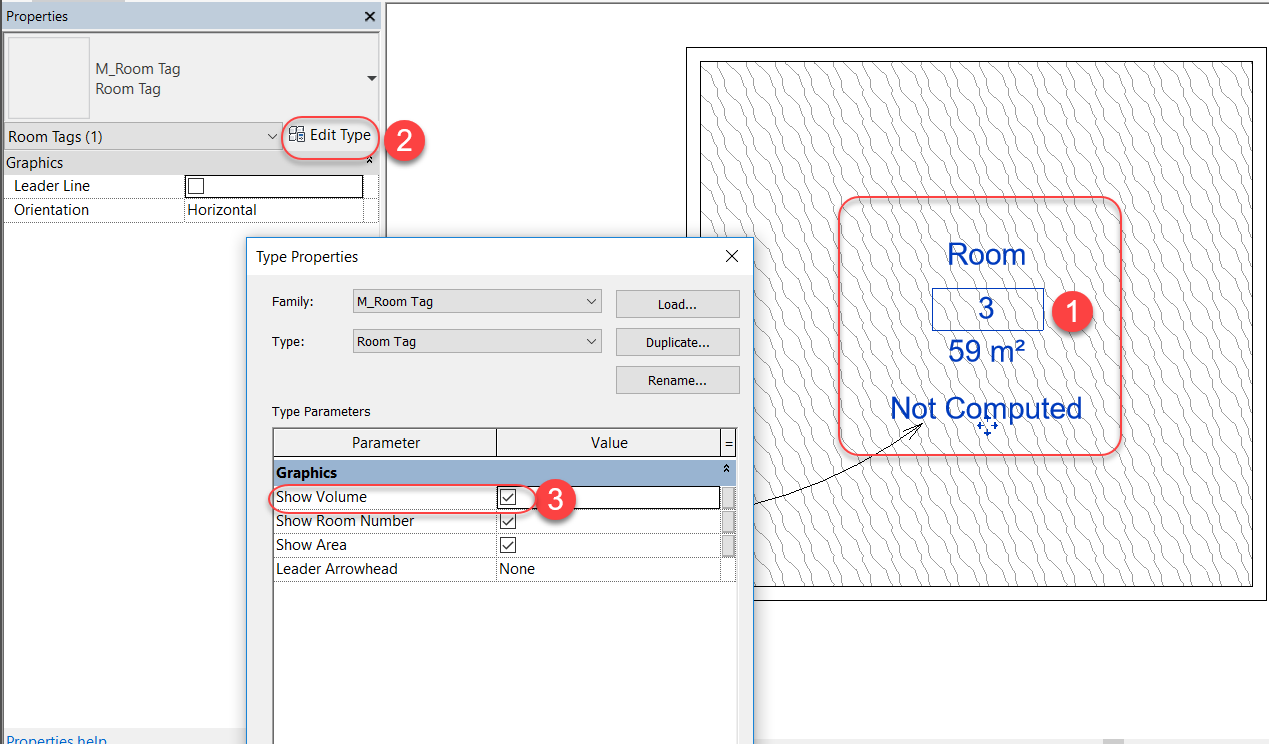

3. จากนั้นเลือก Tag ที่บริเวณห้องที่ต้องการแล้วทำการ Edit Type จากนั้นทำตามขั้นตอน ดังรูป

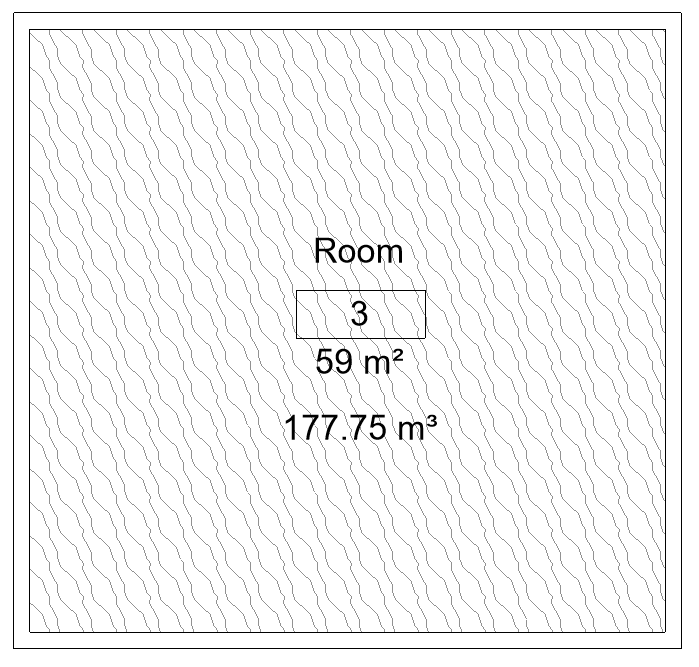

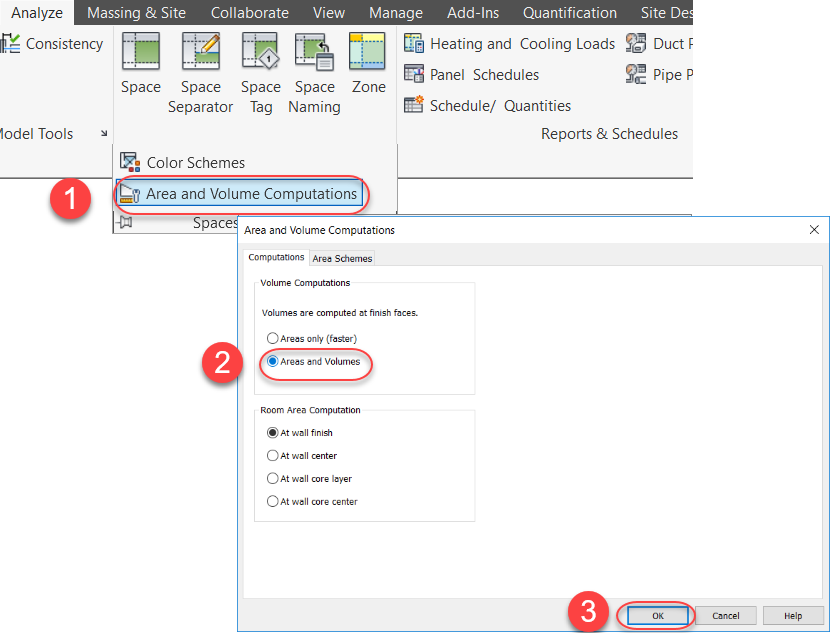

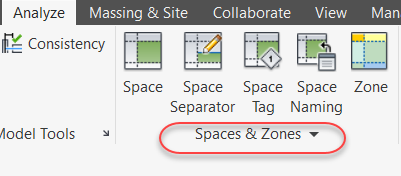

5. จากนั้นเลือกที่ Area and Volume Computations จากนั้นเลือก Areas and Volumes และ OK จากนั้น Volume ของห้องดังกล่าวจะแสดงขึ้นมา ดังรูป
