การออกแบบสะพานลอย MRT - ประเทศ สิงคโปร์

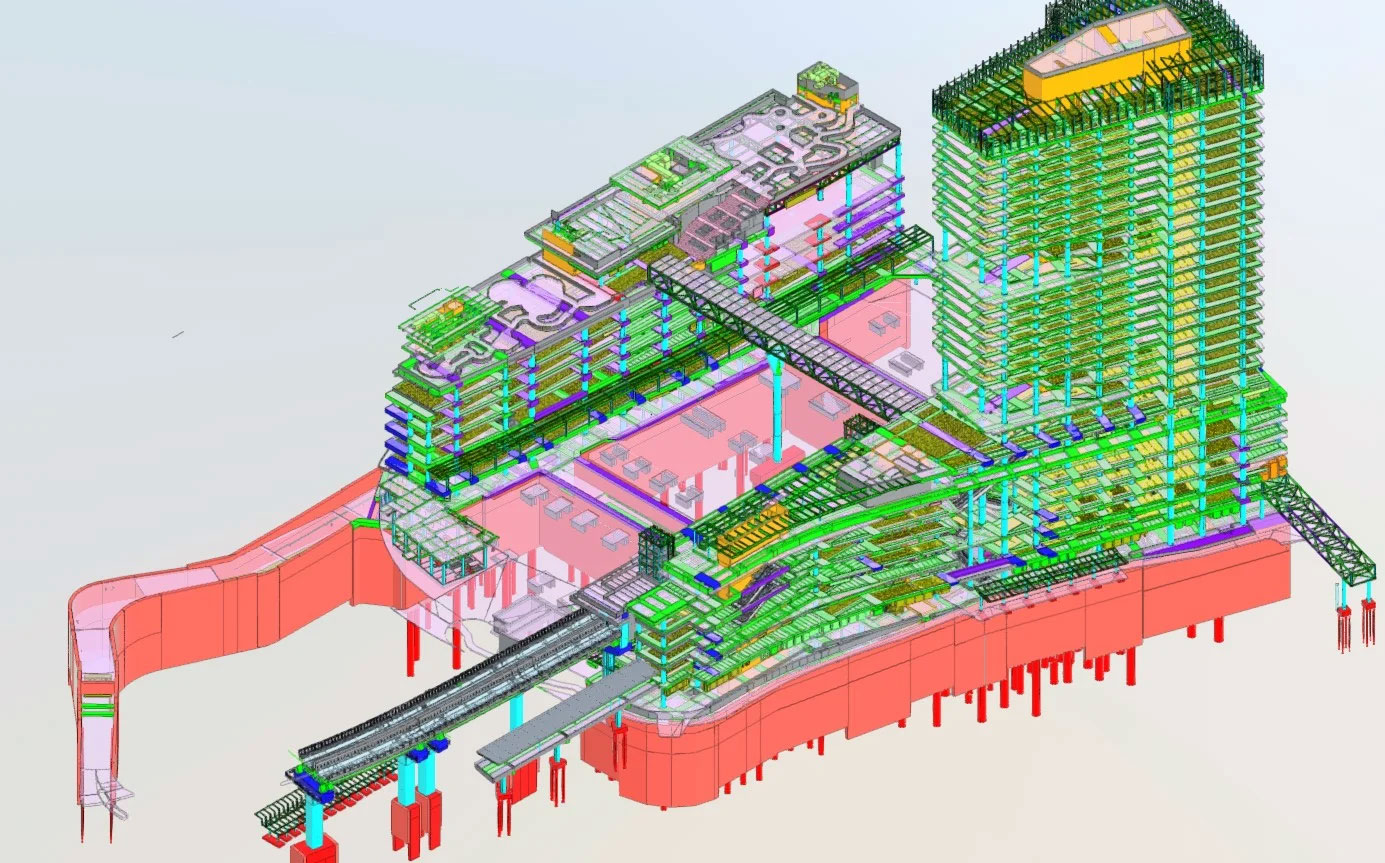

สะพาน MRT เป็นโครงสร้างที่เป็นเอกลักษณ์ในสิงคโปร์ ซึ่งรวมสถานีรถไฟฟ้าใต้ดิน MRT เข้ากับจุดเปลี่ยนรถบัส และการพัฒนาเชิงพาณิชย์ที่อยู่ติดกัน เช่น ห้างสรรพสินค้า ในโครงการนี้ สะพาน MRT ได้รับการบูรณาการเข้ากับโครงสร้างอาคารในระดับ B2, B1 และ L1 และมีหลังคาที่มีภูมิทัศน์ซึ่งเข้ากันได้อย่างลงตัวภายในสะพานลอย การออกแบบเป็นไปตามมาตรฐาน Eurocode ล่าสุด โดยมีการรวมภาคผนวกระดับชาติของสิงคโปร์และการอ้างอิงถึง PD6687-1 และ PD6687-2 Ei Sheng Hong หัวหน้าฝ่ายออกแบบสะพานของ SMEC (ส่วนหนึ่งของ Surbana Jurong Group) ร่วมกับทีมใช้ IDEA StatiCa ในการออกแบบโครงสร้างส่วนบน เพื่อเอาชนะความท้าทายมากมายตลอดเส้นทางโดยใช้ IDEA StatiCa
เกี่ยวกับโครงการ
สะพานนี้ใช้ เทคโนโลยี Floating Slab Track (FST) ที่เป็นนวัตกรรมใหม่ ประกอบด้วยระบบเสาคู่ที่มีความไม่ต่อเนื่องของโครงสร้างเต็มรูปแบบเพื่อเพิ่มการควบคุมเสียงรบกวนและการสั่นสะเทือน

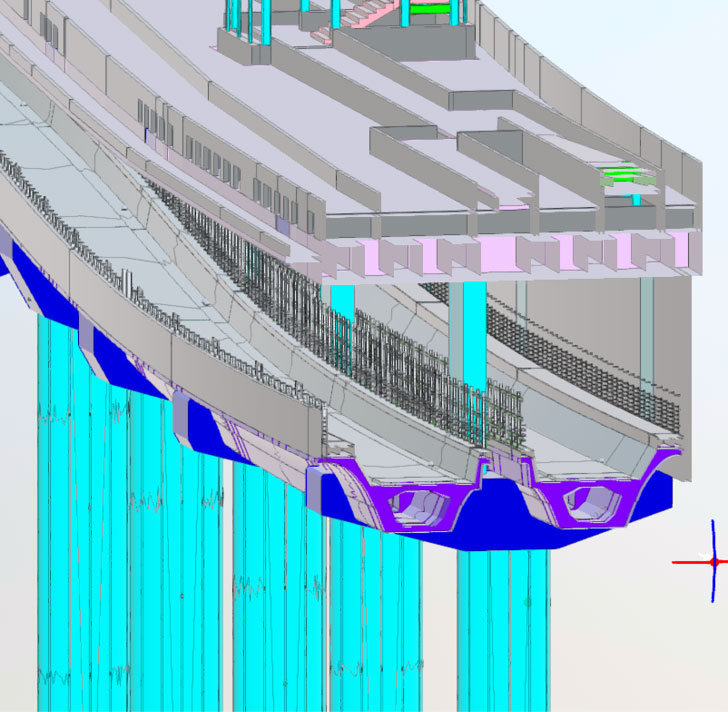

โครงสร้างส่วนบนประกอบด้วยคานกล่องมาตรฐานหลังแรงดึงของ LTA สองประเภทที่แตกต่างกัน ซึ่งได้รับการสนับสนุนโดยครอสเฮดที่ไม่สมมาตรและโหลดไม่เท่ากัน ซึ่งรวมเข้ากับสะพานด้วยเสาหิน ช่องทางเข้าจะตั้งอยู่อย่างมีกลยุทธ์ภายในครอสเฮดเหล่านี้ เสาหลังคาได้รับการออกแบบให้ทนทานต่อภาระการตกราง รักษามาตรฐาน UIC777-2R

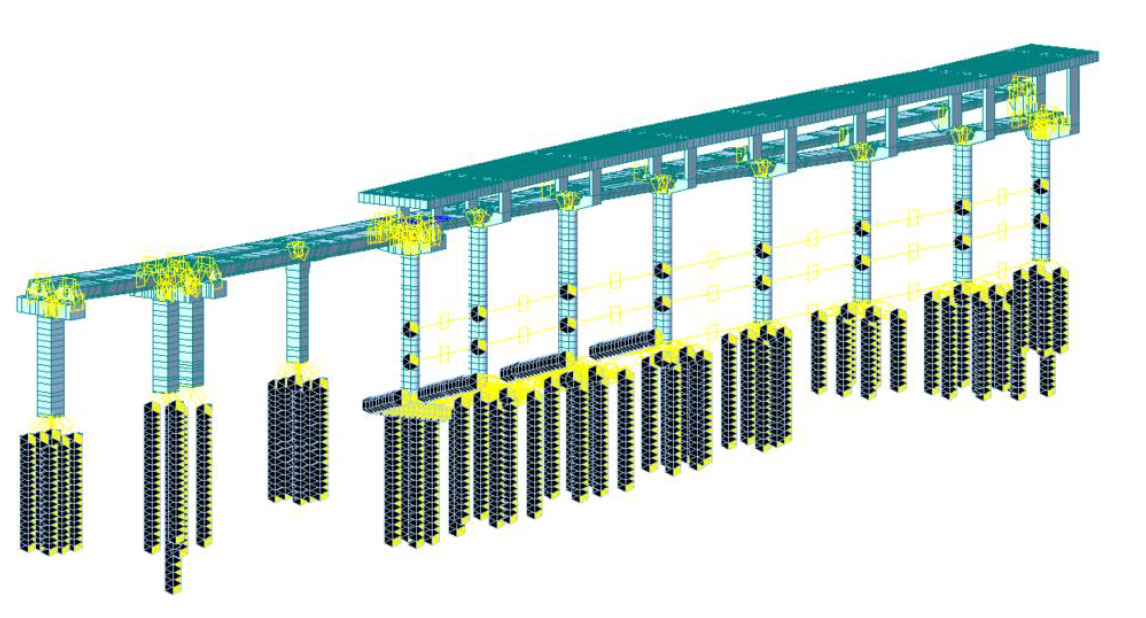

การวิเคราะห์ปฏิสัมพันธ์ระหว่างโครงสร้างแทร็กและโครงสร้างที่ครอบคลุมได้ดำเนินการตามแนวทาง UIC774-3R โดยคำนึงถึงการใช้ FST การออกแบบสะพานลอยมีความเชื่อมโยงอย่างประณีตกับลำดับการก่อสร้าง โครงสร้างหลังคาด้านบน และโครงสร้างอาคารด้านล่าง โครงสร้างย่อยของสะพานลอยเชื่อมต่อกับโครงสร้างอาคารได้อย่างราบรื่น โดยเสาเข็มกลายเป็นส่วนสำคัญของแผ่นพื้นชั้นใต้ดิน B2 และผนังไดอะแฟรมของโครงสร้างเวสต์วิง
“เราใช้ IDEA StatiCa Concrete กับโครงการเกือบทั้งหมดของเราเพื่อแก้ไขปัญหาที่ซับซ้อนและแม้แต่ปัญหาง่ายๆ เนื่องจากสิ่งที่ IDEA StatiCa มอบให้ เราขอขอบคุณการคำนวณการออกแบบที่กระชับที่สามารถสร้างขึ้นได้”
ความท้าทายทางวิศวกรรม
ความท้าทายของโครงการหนึ่งคือการออกแบบครอสเฮดคอนกรีต ซึ่งรวมถึงครอสเฮดที่ใช้ร่วมกันระหว่างคานกล่องเดี่ยวสองอันที่บรรทุกรางสำหรับทิศทางที่แตกต่างกัน ช่องเปิดทั้งสองช่องของครอสเฮดได้เปลี่ยนแปลงพฤติกรรมทั่วไป ทำให้จำเป็นต้องออกแบบโครงสร้างที่ไม่สมมาตรซึ่งอาจเป็นเรื่องยากที่จะคำนวณด้วยตนเอง
การออกแบบสะพานลอยประกอบด้วยหลังคาแนวนอนพร้อมเสารองรับบนครอสเฮดของสะพานลอย ซึ่งได้รับการรองรับจากส่วนกลางและด้านข้าง นอกจากนี้ยังมีการบรรทุกที่ไม่สม่ำเสมอโดยมีน้ำหนักมากในด้านหนึ่งและอีกด้านหนึ่งไม่มีเลย
แนวทางแก้ไขและผลลัพธ์

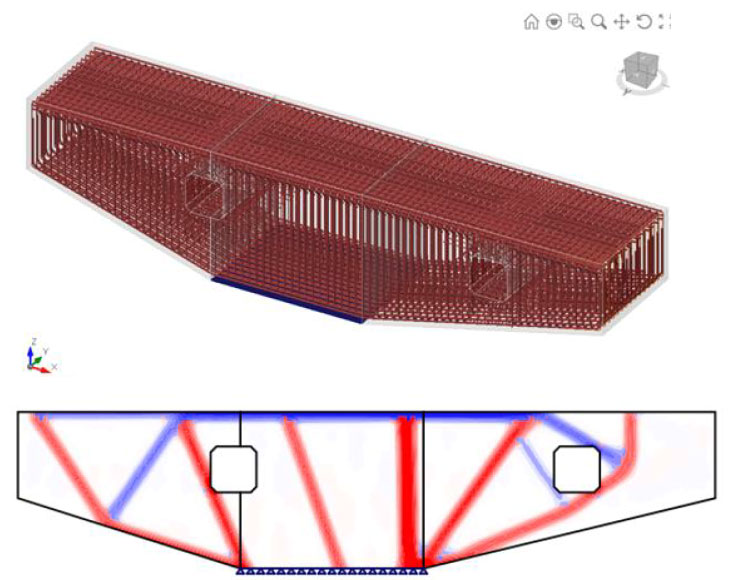

ทีมงานของ Ei Sheng Hong ประสบความสำเร็จในการรวมเหล็กเส้น จริง เข้ากับIDEA StatiCa Detail และสร้างรายงานที่มีคุณค่าเกี่ยวกับการใช้งาน การเพิ่มประสิทธิภาพโทโพโลยีอัตโนมัติของซอฟต์แวร์จะคำนวณเส้นทางแบบ strut-and-tie ซึ่งช่วยลดความจำเป็นในการลองผิดลองถูกที่ใช้เวลานาน
กระบวนการคำนวณ รวมถึงการยืนยันใช้เวลาเพียงวันเดียว ซึ่งลดลงอย่างมากจากเดือนที่ต้องดำเนินการด้วยตนเอง ประสิทธิภาพนี้ช่วยให้การออกแบบและการผลิตแบบเขียนแบบเสริมเสร็จสมบูรณ์ได้อย่างรวดเร็ว
“ IDEA StatiCa มอบเครื่องมือที่ใช้งานง่ายแก่เราซึ่งสามารถจัดการกับปัญหาที่ซับซ้อนผ่านการวิเคราะห์ที่เข้มงวดและผลลัพธ์ที่ชัดเจน”
ก่อน IDEA StatiCa ทีมงานจะต้องตั้งสมมติฐานและลดความซับซ้อนหลายประการในการออกแบบเพื่อจับพฤติกรรมเชิงโครงสร้าง ดังนั้น IDEA StatiCa Detail จึงเป็นซอฟต์แวร์ที่พวกเขาต้องการเพื่อเอาชนะข้อจำกัดเหล่านี้
พวกเขายังประทับใจในความสามารถของซอฟต์แวร์ในการวิเคราะห์อย่างง่าย โดยให้ความยืดหยุ่นในการดึงผลลัพธ์ที่จำเป็นและนำเสนอในรูปแบบตาราง รวมถึงการตรวจสอบต่างๆ เช่น การวิเคราะห์ความเหนื่อยล้า
นอกจากนี้ เนื่องจากพวกเขาต้องการสร้างโมเดลทุกอย่างเพียงครั้งเดียว จึงช่วยประหยัดเวลาได้ เพียงคลิกเดียว ผลลัพธ์ก็แสดงออกมา การตรวจสอบการออกแบบที่มีประสิทธิภาพทำให้ไม่จำเป็นต้องมีคำถามหรือคำอธิบายเพิ่มเติม
“หากฉันใช้ซอฟต์แวร์อื่น ฉันจะต้องรันมันสามครั้งเนื่องจากมีส่วนประกอบที่แตกต่างกัน IDEA StatiCa นั้นดีและซับซ้อน และทุกอย่างก็ครอบคลุม”
เกี่ยวกับ SMEC
เป็นเวลากว่า 70 ปีแล้วที่ SMEC ได้สร้างชื่อเสียงในฐานะพันธมิตรที่เชื่อถือได้ในโครงการโครงสร้างพื้นฐานด้านการขนส่งและพลังงานที่สำคัญทั่วโลก ผู้นำการออกแบบและทีมผู้เชี่ยวชาญของเราใช้ความเชี่ยวชาญเชิงลึกและประสบการณ์ในการส่งมอบโครงการในสภาพแวดล้อมที่หลากหลาย ตั้งแต่สถานที่ที่ห่างไกลที่สุดในโลกไปจนถึงสภาพแวดล้อมในเมืองที่หนาแน่นที่สุด
