Autodesk HSM

Autodesk HSM เป็น CAM ที่ถูกนำมารวมกันเป็นหนึ่งเดียว สำหรับ SOLIDWORKS และ Inventor ซึ่งโปรแกรม Inventor HSM และ HSMWorks เป็นส่วนหนึ่งของชุด Product Design & Manufacturing Collection ที่จะช่วยให้การทำงานง่ายขึ้น ด้วยการรวบรวม 2.5-axis ถึง 5-axis การ milling, turning, และ mill-turn CAM สำหรับ Inventor และ SOLIDWORKS

Features

เป็น CAD/CAM สำหรับ Inventor และ SOLIDWORKS

ใช้งานได้โดยตรงจากการออกแบบ CAD ในการเขียนโปรแกรม CAM ไปยังเครื่อง CNC milling ด้วยการทำงานภายในที่เดียวกัน โดย Inventor HSM และ HSMWorks ได้จัดเตรียมเครื่องมือ CAD/CAM สำหรับ Inventor และ SOLIDWORKS

ด้านประสิทธิภาพและการรวมตัวกันของ CAD/CAM

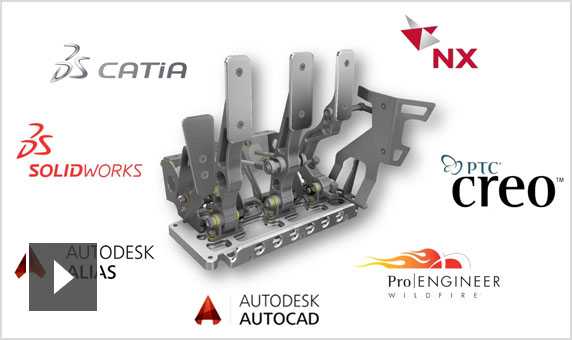

1. AnyCAD ใน Inventor

การเปลี่ยนแปลงการออกแบบในต้นฉบับของระบบ CAD จะได้รับการอัพเดต downstream โดยอัตโนมัติใน drawings และ toolpaths

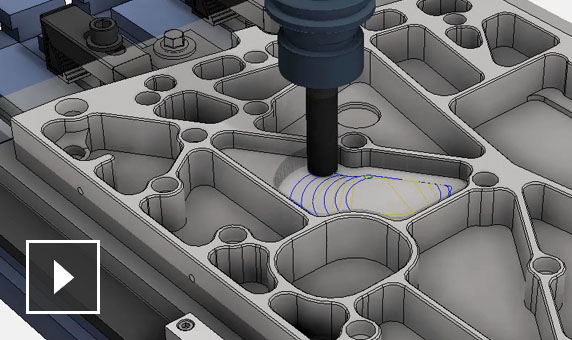

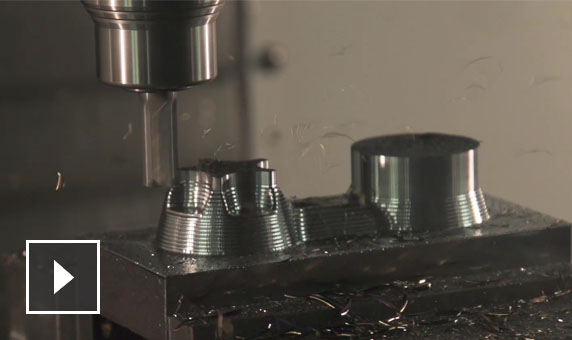

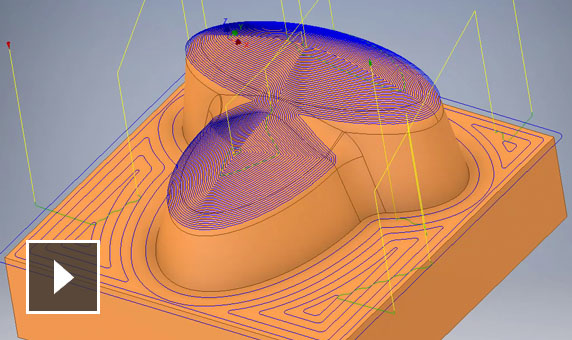

2. การปรับ clearing

ลดระยะเวลาในการ roughing โดยมีส่วนประกอบตั้งแต่ 4 ขึ้นไป เมื่อเทียบกับต้นฉบับ roughing และอายุการใช้งานของเครื่องมือที่เพิ่มขึ้น

การปรับ clearing เป็นกลยุทธ์ roughing สำหรับการ clearing วัสดุขนาดใหญ่จำนวนมากได้อย่างมีประสิทธิภาพ มีความพิเศษในการรับรองการโหลดเครื่องมือสูงสุดในทุกขั้นตอนของการ machining และอาจจะทำการตัดลึกด้วยด้านข้างของเครื่องมือ โดยไม่เสี่ยงต่อการแตกหัก

3. การรวมกันของ CAD/CAM

ใช้เครื่องมือและ user interface ที่คุ้นเคยอยู่แล้วใน Inventor หรือ SOLIDWORKS ได้

ผู้ใช้ Inventor เดิมที่มีความชำนาญจะรู้สึกพึงพอใจกับการทำงานด้วย Inventor HSM และจะสามารถใช้เครื่องมือ toolpaths ที่มีคุณภาพสูงได้ภายในระยะเลาไม่กี่นาที ผู้ใช้ใหม่จะได้ประโยชน์จากแบบจำลองและ simulation ที่มีประสิทธิภาพของโซลูชั่นการออกแบบ Inventor mechanical และเพิ่มความรู้ไปสู่การประมวลผล CAM ได้อย่างรวดเร็ว ผลลัพธ์ที่ได้จะเป็นการเพิ่มคุณภาพการออกแบบและลดเวลาการพัฒนาผลิตภัณฑ์

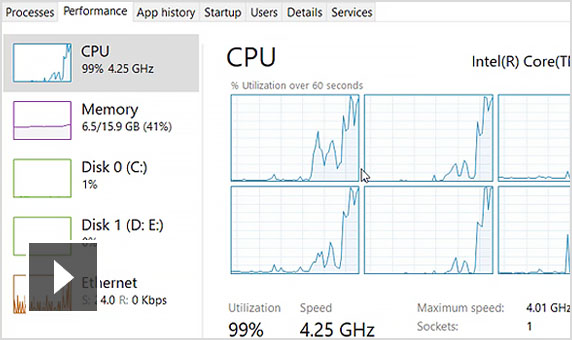

4. การคำนวณ toolpath รวดเร็วขึ้น

รองรับ Multiprocessor/multicore CPU ที่จะช่วยลดเวลาในการคำนวณ toolpath ลงได้ โดยเฉพาะการออกแบบขนาดใหญ่และซับซ้อน

5. .5-axis machining

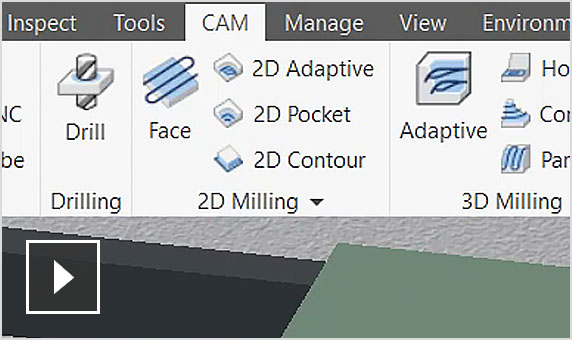

เพิ่มกลยุทธ์สำหรับ 2D machining บนระนาบเรียบ ที่รวมอยู่ในเวอร์ชั่น regular และ free Express ของ HSMWorks และ Inventor HSM เช่น การเจาะ-การทำรู การ Contouring การ Pocket การ Facing และการปรับ Clearing

6. 3-axis milling และการกำหนดตำแหน่ง 3+2

เลือกจากรูปแบบ 3-axis ได้หลากหลายหรือเลือกจากระนาบงาน และการกำหนดตำแหน่งการดำเนินการ 3+2 axis ด้วยกลยุทธ์ CAM เดียวกัน

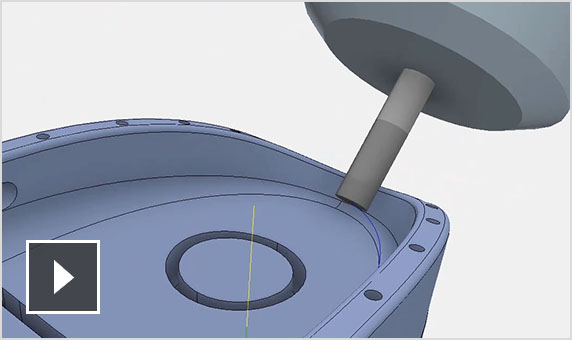

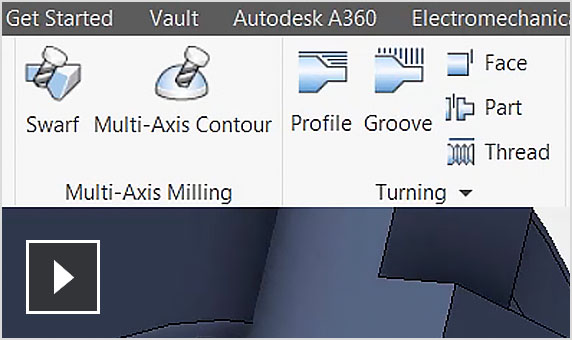

7. การทำงานของ Multiaxis

ฟีเจอร์ 4-axis และ 5-axis ที่ทำงานในเวลาเดียวกันสำหรับแบบจำลอง machining ที่ซับซ้อน ถูกรวมอยู่ใน multiaxis contouring, 3D toolpath tilting และอื่นๆ อีกมากมาย เช่น Swarf และ Multi-Axis Contour

8. การกลึง และ mill-turn

การเพิ่มประสิทธิภาพของกำลังการผลิตด้วยฟังก์ชั่นการกลึง การ facing  การ grooving การ boring แบบดั่งเดิม รวมถึงการรองรับสำหรับการใช้เครื่องมือ mill-turning ที่ทันสมัย

ฟังก์ชันการทำงานขั้นสูง

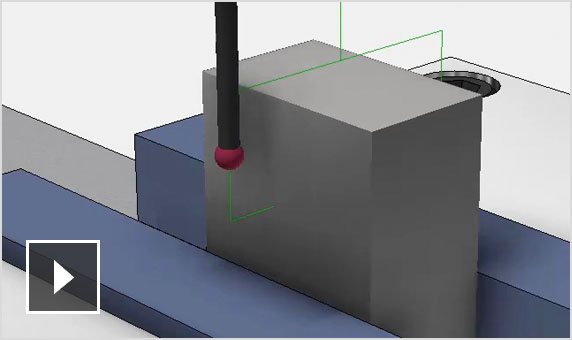

1. Probing

หลีกเลี่ยงการชนกันระหว่างชิ้นส่วนและเครื่องมือ holders ในระหว่างการคำนวณ CNC โดยอัตโนมัติ

2. หลีกเลี่ยงเครื่องมือ holder

เพิ่มประสิทธิภาพกำลังผลิตด้วยฟังก์ชั่นการ turning, facing, grooving และ boring แบบดังเดิม รวมถึงการรองรับสำหรับการใช้เครื่องมือ mill-turning ที่ทันสมัย

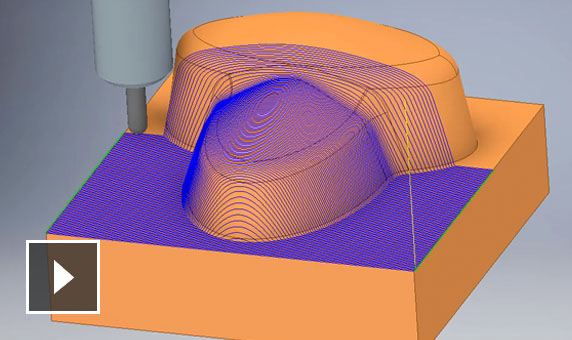

3. Slope machining

ควบคุมเครื่องตัดโดยการใช้มุมลาดไปยังมุมหักเหเครื่องมือ minimize และจนเสร็จสิ้นการปรับปรุง

โดยส่วนมากของกลยุทธ์ 3D finishing ใน Inventor HSM รองรับการจำกัดของความชัน ฟีเจอร์นี้มีประโยชน์ เนื่องจากบางกลยุทธ์จะช่วยให้ดีขึ้นสำหรับพื้นที่ตื้น (เช่น Parallel finishing) ซึ่งในขณะที่บางกลยุทธ์เหมาะสำหรับพื้นที่สูงชัน (เช่น Contour finishing)

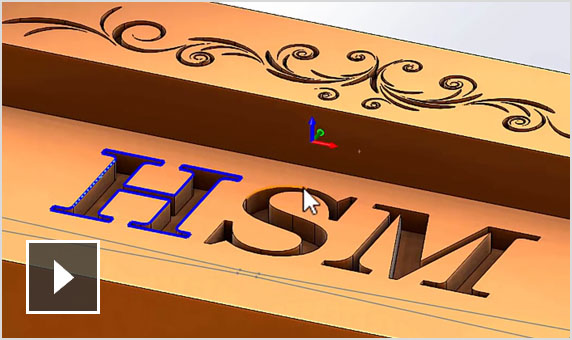

4. การสลักรูปร่างและข้อความ

การสลักรูปร่างหรือข้อความลงไปในชิ้นส่วนต่างๆ โดยการใช้เครื่องมือ chamfer

เครื่องมือจำลอง (Simulation) และการตรวจสอบ

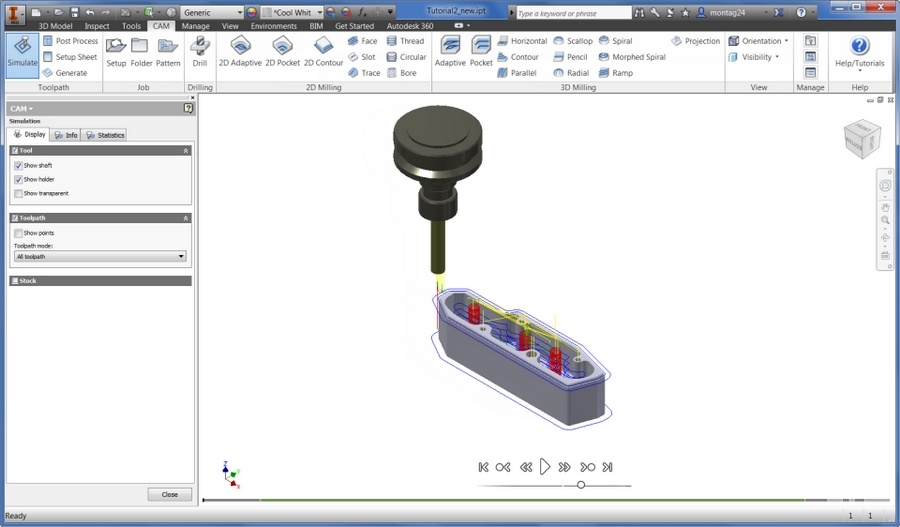

1. Stock และ toolpath simulation

ดู stock ที่กำลังถูกลบ และตรวจสอบกานชนกันของ shaft และ clamp/fixture

ฟีเจอร์ Simulation จะช่วยตรวจสอบว่า toolpath เป็นไปตามที่เรากำหนดไว้หรือไม่ การทำงานของ simulation จะเริ่มจากการเลือกการทำงานที่น่าสนใจจาก CAM Browser ก่อน แล้วจึงคลิกขวา และเลือก Simulate จากเมนู pop-up context หรืออีกวิธีการหนึ่งคือดับเบิ้ลคลิกบน single toolpath ใน CAM Browser เพื่อจำลอง toolpath ที่คล้ายกัน การจำลองจะทำงานในลำดับแรกเริ่มตามที่ปรากฏใน CAM Browser เมื่อเริ่มทำงานกล่องโต้ตอบการจำลองจะถูกเปิดขึ้นและสามารถ viewport รูปแบบจำลองที่เปลี่ยนแปลงให้เข้าไปใน simulation view ด้วย Simulation player และ Simulation player timeline displayed ได้อย่างว่องไว ที่แสดงอยู่ด้านล่างของจอ

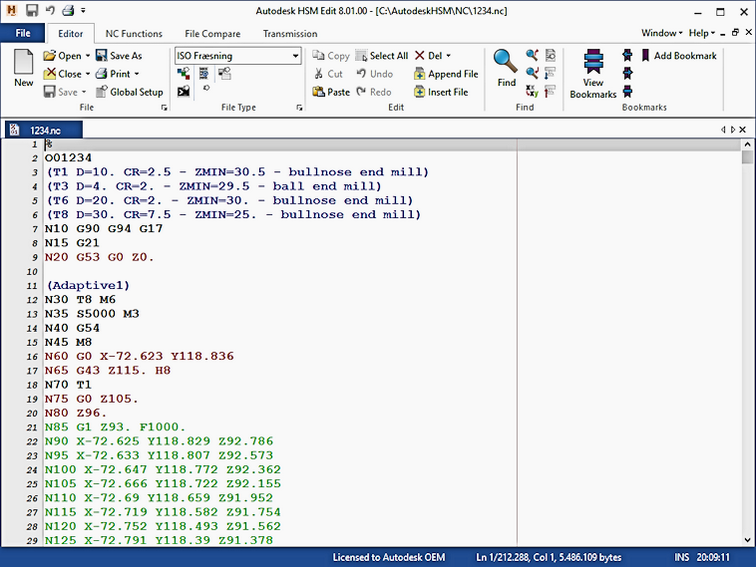

2. การแก้ไข CNC output

การทำงานแก้ไขข้อความทั่วไปไปยังไฟล์โปรแกรม NC

หลังจากการประมวลผลโพสต์ ผลลัพธ์ของโปรแกรม NC จะถูกเปิดโดยอัตโนมัติใน Autodesk HSM Edit จาก editor สามารถแก้ไข ตรวจสอบ และโอนย้ายโปรแกรมไปยังเครื่องจักร CNC ใน editor จะให้หมายเลขของ CNC code รวมทั้ง line numbering/renumbering และ XYZ range finder ในฟีเจอร์ DNC link ใน Autodesk HSM Edit สำหรับ RS-232 communications ด้วยความหลายหลากของการควบคุม CNC ที่เชื่อถือได้

3. เครื่องมือวิเคราะห์

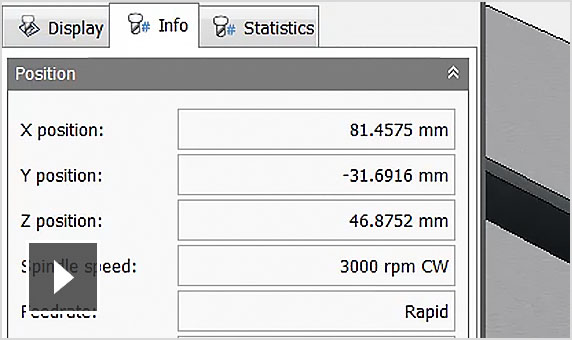

การวัดขนาดระยะทางหรือ dynamically ดูข้อมูลที่สำคัญ เช่น  feed/speed และเวลา machining โดยประมาณ

ซินเนอร์จี้ซอฟต์ ตัวแทนจำหน่ายซอฟต์แวร์อย่างเป็นทางการและถูกต้องในประเทศไทยของออโตเดสก์ สำหรับท่านที่ต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ สามารถสอบถามได้ทางเจ้าหน้าที่ซินเนอร์จี้ซอฟต์ที่ This email address is being protected from spambots. You need JavaScript enabled to view it. หรือ 085-323-5453, 02-692-2575 หรือทาง Online Store ทางเรายินดีให้คำปรึกษาอย่างมืออาชีพ
